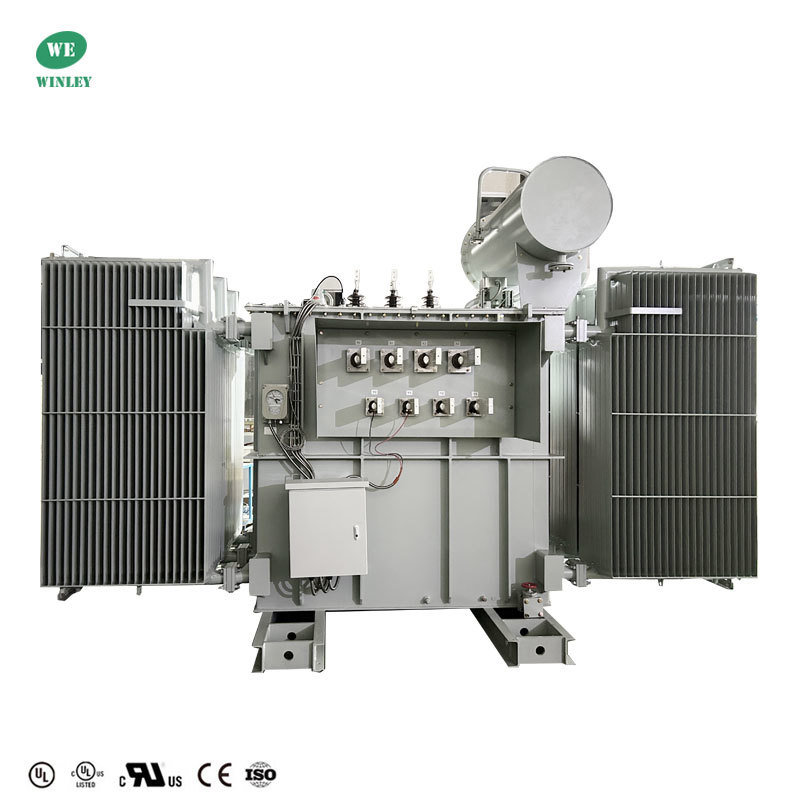

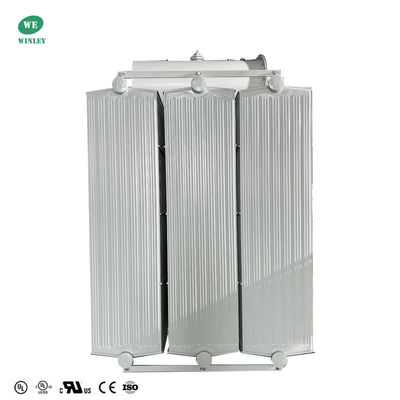

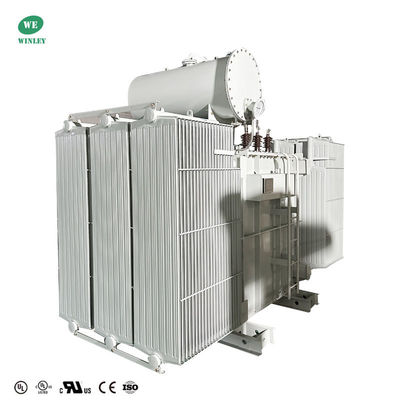

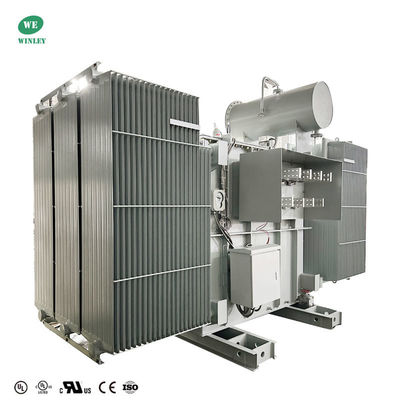

Transformador de Potência de Subestação de 6500 Kva Elevador 480V Para 13800V Transformadores Solares de Dupla Divisão

Nome da marca:	WINLEY
Número do modelo:	S-6500/13.8
Quantidade mínima:	1Unit
preço:	$1000-$150000
Detalhes da embalagem:	caixa de madeira compensada
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Tipo:

transformador de subestação

Operação:

Elevador

Capacidade:

6500Kva

Tensão primária:

480Y/277-480Y/277

Tensão secundária:

13800V

Grupo vetorial:

Dyn11,yn11

Classe de refrigeração:

Onan; Autocriações

Padrão:

IEC60076

Habilidade da fonte:

500set/mês

Destacar:

Transformador de Subestação de 6500KVA

Transformador de Potência de 480V a 13800V

Dyn11

Transformador Tipo Óleo yn11

Descrição do produto

Transformador de Potência de Subestação de 6500 Kva Step-Up 480V Para 13800V Transformadores Solares de Dupla Divisão

Um Transformador Step-Up Solar de Dupla Divisão é um transformador especializado, adaptado para sistemas de energia solar. Ele usa enrolamentos duplos divididos para aumentar eficientemente a saída de baixa tensão dos painéis solares (ou de um inversor) para uma tensão mais alta, adequada para conexão à rede ou armazenamento de energia. O transformador divide a entrada em dois enrolamentos separados e a eleva, preservando o isolamento elétrico, aumentando assim a eficiência e a segurança.

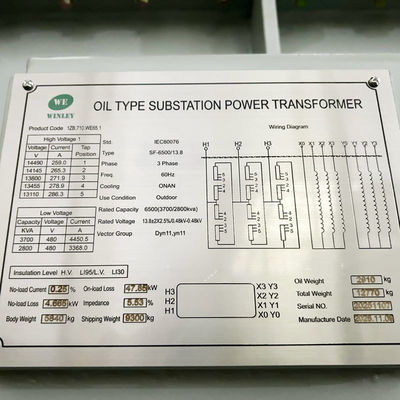

Dados Principais do Transformador de Subestação

Nº	Particularidades	Unidade	Especificação
1	Tipo	~	imerso em óleo, tipo conservador
2	Potência nominal	kVA	6500
3	Potência 1	kVA	3700KVA, Corrente máx. 6000A
4	Potência 2	kVA	2800KVA, Corrente máx. 4500A
5	Nº de Fases	~	3
6	Tensão primária	V	480Y/277-480Y/277
7	Conexão primária 1	~	(4) pá de 16 furos
8	Conexão primária 2	~	(4) pá de 12 furos
9	Tensão secundária	V	13800
10	Conexão secundária	~	(3) bujão de porcelana de 15kV
11	Tipo de derivação	~	fora do circuito
12	Faixa de derivação	%	±2*2.5%
13	Método de resfriamento	~	ONAN
14	Frequência nominal	Hz	60
15	Grupo vetorial	~	Dyn11,yn11
16	Classe de isolamento	~	A
17	Temperatura ambiente	℃	de -10 a 40
18	Elevação de temperatura	K	65

Desenho do Transformador de Potência da Subestação

Características dos Transformadores de Dupla Divisão

Distribuição térmica aprimorada - Dividir o núcleo e o enrolamento em duas metades simétricas equaliza a geração de calor, reduzindo os pontos quentes e melhorando o resfriamento — importante para operação confiável em ambientes fotovoltaicos de alta temperatura.
Melhor operação em paralelo - Cada metade pode funcionar independentemente ou em conjunto, permitindo o compartilhamento flexível da carga e permitindo que o transformador continue operando se uma seção estiver offline, aumentando a redundância e a disponibilidade.
Transporte e instalação mais fáceis - Componentes menores e mais leves são mais fáceis de transportar para locais remotos ou montanhosos, e a montagem no local é mais simples — especialmente para estações pré-fabricadas ou montadas em skid.
Economia de espaço e modular - O design dividido suporta layouts compactos (paralelos ou em forma de L), tornando-o adequado para subestações modulares com espaço limitado.
Menos interferência eletromagnética (EMI) - Fluxo magnético e corrente equilibrados entre as duas metades reduzem o ruído eletromagnético, auxiliando na conformidade com os requisitos de EMC.
Flexibilidade de manutenção - Um lado pode, às vezes, ser desligado para inspeção ou manutenção parcial sem interromper o fornecimento de energia — valioso para locais críticos, como data centers ou centros de energia renovável.

Aplicação

Grandes usinas de energia fotovoltaica usam 500 kW como unidade básica de geração, e inversores de 500 kW são o padrão do mercado. Conectar o inversor à subestação pré-fabricada (tipo caixa) é uma etapa crítica no sistema fotovoltaico, portanto, o projeto deve equilibrar o controle de custos com a solidez técnica. O transformador de dupla divisão, portanto, oferece uma solução ideal para aumentar a tensão.

ESPECIFICAÇÃO DO PRODUTO

kVA	AT	BT	Largura (mm)	Comprimento (mm)	Altura (mm)
315kVA	11000V	400V	800	696	1336
500kVA	27600V	480GrdY/277V	1730	2300	1510
500kVA	11000V	415V	1700	1700	1650
750kVA	11000V	433V	1850	1845	1465
1000kVA	14400V	415/240V	1085	1860	1570
1200kVA	13800V	240V	2450	1850	1820
1500kVA	24940V	600V	1800	1880	1895
2000kVA	7200V	600GrdY/346	1766	2680	1982
2000kVA	44000V	600V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3000kVA	11000V	415V	1600	2330	1920
3000kVA	22800V	415/240V	2130	3500	1910
3750kVA	44000V	600V	2240	2650	2700
4000kVA	33kV	600Y/347	2150	3250	2290
5000kVA	34500V	7200V	3780	1850	3450
5000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000V	400V	3520	2820	3470
6800kVA	34500V	800V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270
