| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-167/5 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Fase única | Capacidade: | 167 KVA |
|---|---|---|---|
| Classificação de isolamento: | Classe E Isolamento - 120°C, 248°F | Impedância: | 10,0-4,5% Típico |
| Voltagem primária: | 12000V | Voltagem secundária: | 240 V/480 V |
| Aumento da temperatura: | 65°C | Material de enrolamento: | Cobre |
| Realçar: | Transformador de distribuição montado num poste superior,Transformador de distribuição montado em poste 167kva,Transformador de distribuição aérea de fase única |
||

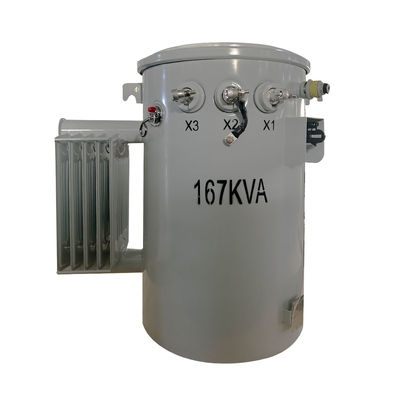

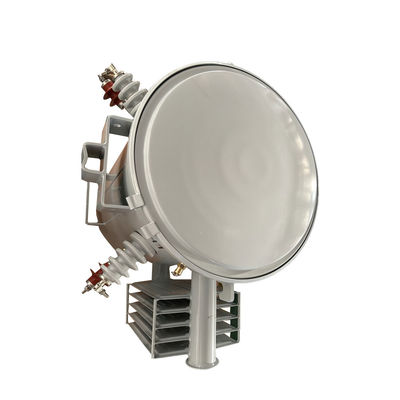

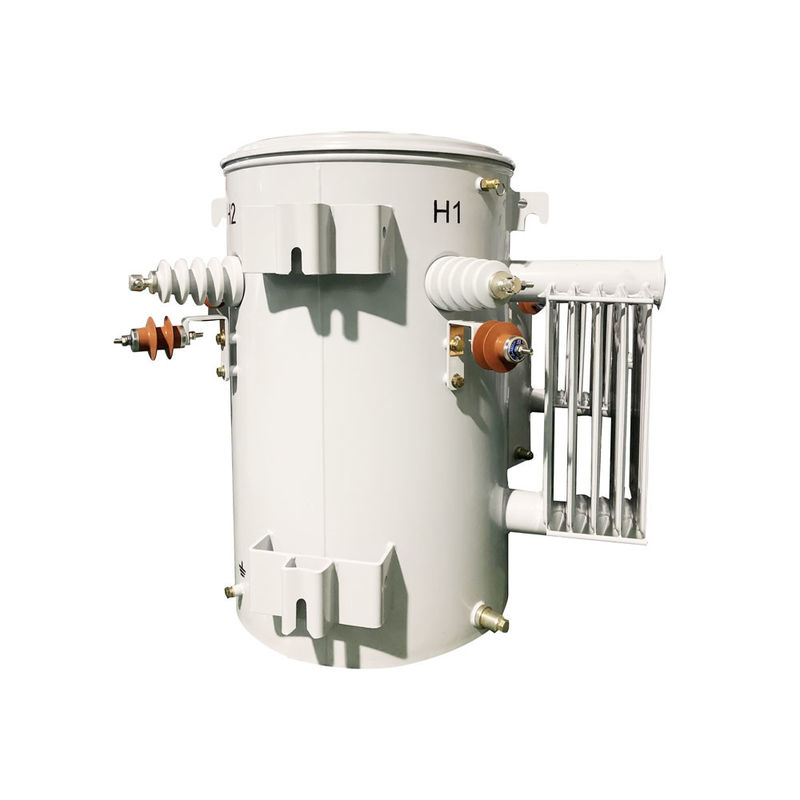

Transformador de distribuição montado num poste aéreo de fase única 167kva 12kv
Característica de desempenho
Os transformadores monofásicos montados em postes são menores devido às diferentes necessidades de distribuição de energia e características de carga em comparação com os transformadores trifásicos.com transformadores de maior capacidade que necessitam de dimensões maiores para acomodar componentes e mecanismos de arrefecimentoA redução das perdas para uma transmissão de energia eficiente afeta o tamanho físico.e perdas associadasEstes factores determinam o projecto ideal para assegurar uma distribuição de energia fiável.
Dados principais
| Tipo de transformador | Transformador de distribuição aérea, tipo convencional |
| Configuração do transformador | Pólis com líquido montado |
| Fase | Fase única |
| Capacidade | 167 KVA |
| Voltagem primária | 12000V |
| Classe de tensão primária | Classe de 15 kV |
| BIL primário | 125 kV |
| Voltagem secundária | 240 V/480 V (L-N-L) |
| Classe de tensão secundária | 1Classe de 2 kV |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância | 10,0-4,5% Típico |
| Tipo de ligação primária | Empilhadeira em vida |
| Normas de eficiência | Cumprir os padrões DOE 2016 e ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Peso do líquido* | 304.23 libras. |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Materiais essenciais | Aço orientado para grãos |
| Material do reservatório | Aço revestido |
| Dimensões* | 43.31''-W x 35.04''-D x 51.18''-H |
| Eficiência | 990,10% |
| Sem perda de carga (em watts) | +/- 455 W |
| Perda de carga total (em watts) | +/- 1,833 W |
Especificações
| 10kva-500kva Transformador monofásico imerso em óleo | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Desenhos de projeto
Acessórios
Imagens de produção
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
