Usage: | Power | Coil structure: | Toroidal,EI |
---|---|---|---|
Frequency: | 50/60Hz/customize | Material: | Copper/Aluminium |
Ventilated type: | Open type | Vector group: | Dyn11,Dyn5,Yyno or others,Yd11 |
Efficiency: | More than 90% | Color: | Optional |
Realçar: | alumínio do cobre do transformador do isolamento de 3 fases,Transformador ventilado da fase do tipo três auto,alumínio do cobre do transformador do isolamento de 3 fases |

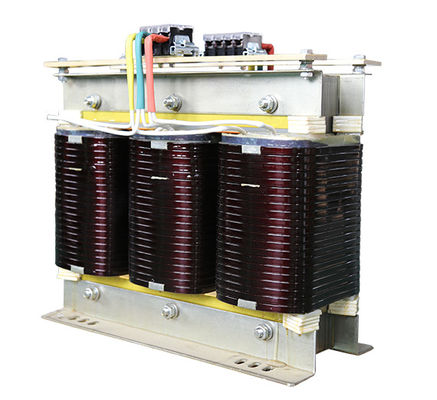

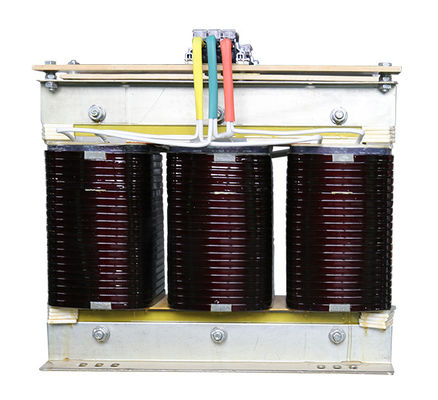

Cobre/alumínio ventilados do transformador do isolamento da fase do tipo três
Características
1) Núcleo
O material principal para o aço grão-orientado 0.30mm grosso do silicone, nossos quartos de hóspedes de acordo com as exigências e as condições do uso, escolhem o material o mais apropriado, de modo que o projeto do transformador conseguir o melhor desempenho.
2) Fio
Pelo BANCO, pelo UEW, pelo EIW, pelo SEIW, pelo FEAI fio esmaltado, e pelo envelope de vidro, a avaliação da temperatura para o F-nível (155 °C), H-nível (180 °C), HC-nível (200 °C), C-nível (°C) 220.
Nome do produto | Tipo seco trifásico transformador |
Modelo do produto | SG/QZB/SBK/Power transformer/ZSG/SBDG/EPS UPS |
Material de enrolamento | Fio de cobre esmaltado ou fio de alumínio esmaltado |
Capacidade | 100VA~5000KVA |
Tensão entrada | 415V ou personalizado |
Tensão da saída | 380V ou personalizado |
Frequência | 50/60Hz |
Tipo de conexão | DYN11/YYN0 |
Nível da isolação | F/H |
Nível da proteção dos cercos | IP00 ou mais alto |
teste Pressão-apertado | 2500V/min |
Resistência de isolação | >100MΩ |
Resistência à terra | 25A<100milliohm> |
A indução suporta o teste da tensão | 125Hz/830V/60s |
Método refrigerando | Refrigerar natural ou de ar |
Elevação da temperatura | ≤115K |
Relação da transformação | <3> |
Corrente levando do ar | <3> |
Tensão da impedância | aproximadamente 4,5% |
Perdas totais | 4% |
Eficiência | 80%--99% |
Temperatura de funcionamento | -15℃~40℃ (40℃, 90%R.H., 56days) |
Temperatura de armazenamento | -25℃~100℃ (40℃, 90%R.H., 56days) |
Certificado | CE, ISO |
O parâmetro técnico para a referência somente, para a informação exatamente técnica, sente por favor livre contactar-nos! |
Processo de produção
