Type: | Pad mounted | Primary voltage: | 13800Y/7970V or 13200Y/7620V |
---|---|---|---|
Secondary voltage: | 480Y/277V | Frequency: | 60Hz |
Part: | Live Front or Dead Front | Cooling: | ONAN |
Material: | Alumnium | Power: | 75KVA-3750KVA |
Realçar: | Tipo transformador do óleo 2500KVA,transformador 60Hz trifásico,Tipo transformador do óleo de Alumnium |

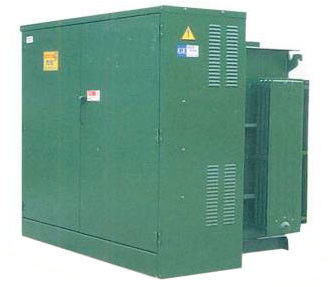

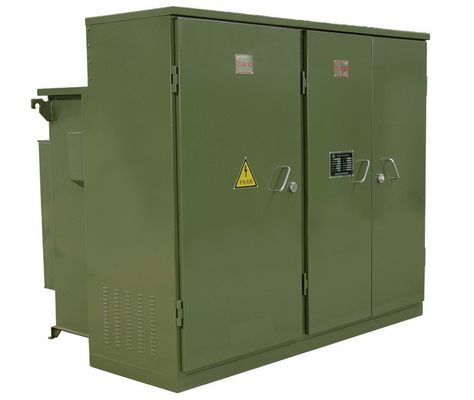

Transformador tipo óleo trifásico 2500KVA montado em bloco com frente viva frente morta
Características:

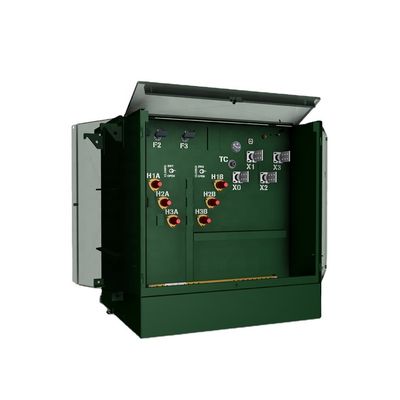

1) Dead front (ou live front), loop feed.
2) Poços e inserções de 200 A.
3) Pás secundárias com suportes.
4) Medidor de nível de óleo.
5) Interruptor de corte de carga de 4 posições
6) Medidor de temperatura do óleo.
7) Medidor de pressão/vácuo.
8) Válvula de drenagem com amostrador.
Especificação:
Dados técnicos para transformador trifásico montado em bloco | ||||||
Potência nominal (KVA) | Perda (W) | Dimensão (mm) | Peso (kg) | |||
Perda sem carga (W) | Perda de carga (W) | C | D | H | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
Descrição:
Podemos fazer esta subestação como requisito do usuário e dos clientes sob seu desenho/diagrama de linha única (SLD) e necessidade. Nós projetamos e produzimos esta subestação sob o padrão internacional de IEC1330, HVstandard IEC62271-200.
O compartimento HV & LV está com a função concluída.
1.) O compartimento HV tem vários métodos de fornecimento de energia ao testar a fonte de alimentação em 1 vez, também pode ser instalado com aparelhos de teste HV para atender à demanda de teste HV.
2.) O compartimento do transformador pode ser escolhido S11, S13 ou outro transformador imerso em óleo de baixo consumo e transformador tipo seco.O compartimento do transformador possui sistemas de resfriamento de vento e sistemas de iluminação de partida automática.
3.) O compartimento de baixa tensão pode ser feito de acordo com a necessidade dos usuários, adota estrutura fixa ou montada para ser sistema de fornecimento de energia elétrica, tem muitas funções como distribuição de luz, distribuição de energia, energia reativa, teste de energia elétrica etc. a qualidade da distribuição de energia e satisfazer o usuário.
Este corpo da subestação tem principalmente material metálico, material de aço inoxidável, material não metálico ... que pode ser escolhido pelo usuário e clientes
Esta subestação é uma unidade de distribuição e fornecimento de energia muito importante na rede de energia do cabo elétrico. É um tipo de conjunto completo de fonte de alimentação com controle HV, proteção e conversão, distribuição. transformador. É amplamente utilizado em empresas industriais e de mineração, bairros residenciais, hospitais, shoppings, arranha-céus e outros sistemas de distribuição.
Para esta subestação, produzimos e exportamos principalmente 11KV, 15KV,20KV,24KV,33KV.
Perguntas frequentes
1. Q: Posso pedir uma amostra?
R: sim, aceitamos pedidos de amostra para testar e verificar a qualidade.
2. Q: Qual é o prazo de entrega?
R: tempo de produção em massa de 15 a 25 dias.
3. Q: Quanto tempo é a garantia?
UM: 24 meses a partir de B/L.Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado e forneceremos serviço gratuito.De acordo com o número de produtos, forneceremos acessórios facilmente danificados gratuitamente.nós também podemos fornecer suporte técnico se você precisar.
4. Q: O OEM/ODM está disponível?
R: Sim, é!Somos fabricantes com nossa própria equipe de p & d, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a.Cor personalizada e função especial.
b.Caixa personalizada.
c.Imprimir o logotipo do cliente.
d.Suas outras ideias sobre produtos, podemos ajudá-lo a projetar e colocá-las em produção.Os serviços personalizados acima devem ser confirmados antes da produção.
5. Q: Como controlar a qualidade dos produtos?
R: nossa empresa possui a tecnologia principal, todos os tipos de produtos possuem certificado ce.Temos engenheiros profissionais.Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicos. Os supervisores de QC inspecionarão regularmente a produção.Faremos testes de desempenho de produtos durante a produção e testes de qualidade abrangentes quando os produtos forem concluídos.
