Capacidade nominal: | 100VA~5000KVA | Fase: | Três. |
---|---|---|---|
Nível de proteção de gabinetes: | NEMA3R | Frequência: | 50 Hz/60 Hz |
Classe de isolamento: | F/H | Materiais: | Cobre |
Certificado: | UL,CE,ISO | Padrão: | ANSI, IEC |
Realçar: | Transformador de isolamento de tipo seco 2500KVA,transformador de isolamento de tipo seco NEMA3R,transformador de tipo seco ANSI |

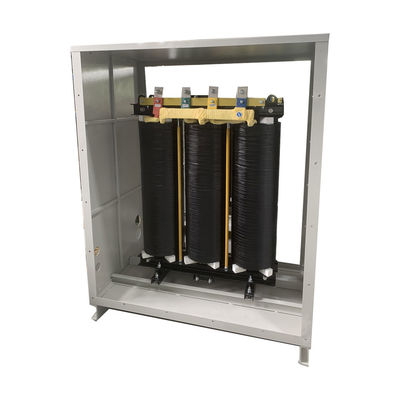

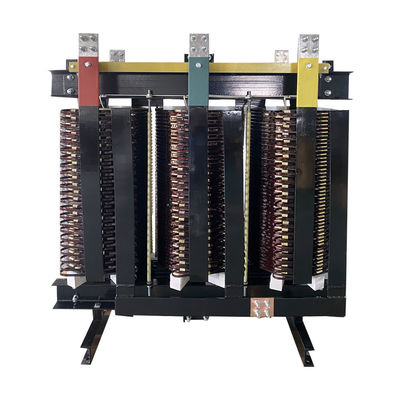

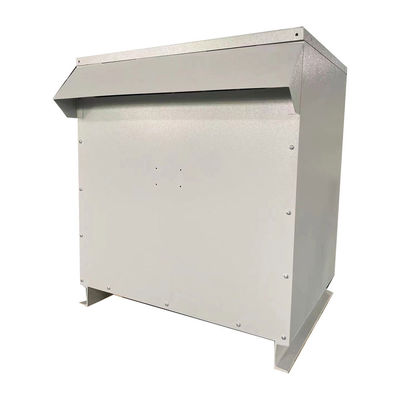

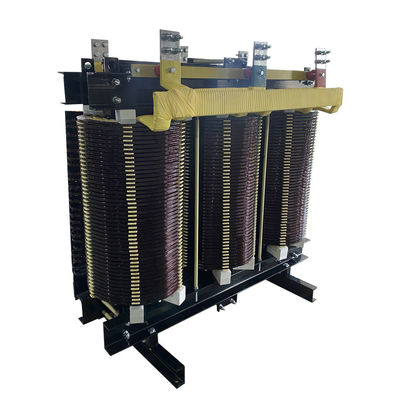

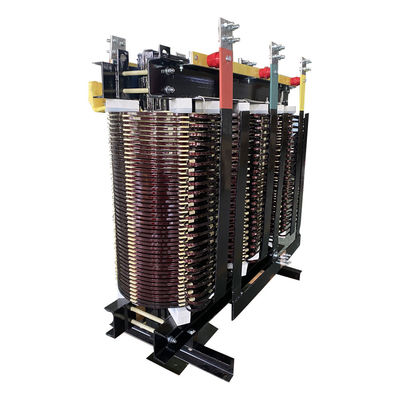

2500KVA Transformador de isolamento de tipo seco de três fases NEMA3R
Características
1A eficiência do consumo de energia do transformador atinge 99,26%, 8-15 pontos percentuais superior à dos produtos gerais.
2O gabinete cumpre os requisitos da certificação AWS (certificação da American Electrotechnical Association), a sua capacidade de carga, dissipação de calor,e desempenho à prova de chuva cumprem as normas NEMA3R (requisitos para o recinto exterior na América do Norte).
3. Alta segurança - O transformador VPI não tem resina combustível, não contém halogênio, não suporta a combustão e é retardador de chama em uso.não causará danos ao ambiente, outros equipamentos e o corpo humano, e é insensível à temperatura, poeira e poluição.
4A descarga parcial da operação é pequena e nunca vai rachar. As suas características de segurança são especialmente adequadas para locais com elevadas exigências de protecção contra incêndio e alta densidade populacional.
Dados principais
Nome do produto | 2500KVA Transformador de isolamento de tipo seco de três fases NEMA3R |
Tipo | Tipo seco |
Material de enrolamento | Fios de cobre esmaltados ou de alumínio esmaltados |
Capacidade | 25 KVA-2500 KVA |
Voltagem de entrada | Personalizado |
Tensão de saída | Personalizado |
Frequência | 50/60 Hz |
Tipo de ligação | DYN11/YYN0 |
Nível de isolamento | F/H |
Nível de protecção dos recintos | NEMA3R |
Teste de estanqueidade sob pressão | "Fusão" superior a 1 kV; |
"Tempo de transmissão" | |
Secundário ao solo de segurança1,5KV/min | |
Resistência ao isolamento | "Fusão" de potência superior a 100 W; |
"Fluorescência" (Fluorescência) | |
Secundário ao solo de segurança 1500V>100 megohm | |
Resistência do solo | 25A < 100milliohm |
Teste de resistência à tensão por indução | 125Hz / 800V / 60s |
Método de arrefecimento | Refrigeração natural ou a ar |
Aumento da temperatura | ≤ 125K |
Taxa de transformação | < 3% |
Corrente transportadora de ar | < 3% |
Voltagem de impedância | cerca de 4,5% |
Perdas totais | 4% |
Eficiência | 80% a 99% |
Temperatura de funcionamento | -15°C-40°C (40°C, 90%R.H., 56 dias) |
Temperatura de armazenamento | -25°C ∼100°C ((40°C, 90%R.H., 56 dias) |
Certificado | UL, CE, ISO |
Especificações
Capacidade nominal | Alta tensão | Baixo | Símbolo de ligação | Perda sem carga | Perda de carga | Não há corrente de carga | Peso | Impendência de curto-circuito |
(KVA) | (KV) | Voltagem | (W) | (W) | (%) | (KG) | (%) | |
(KV) | ||||||||
10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Sim, sim. |
0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 0.215 | 0.75 | 3.2 | 260 | ||||
50 | 0.305 | 1.055 | 2.8 | 315 | ||||
80 | 0.415 | 1.46 | 2.6 | 470 | ||||
100 | 0.45 | 1.665 | 2.4 | 520 | ||||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
