Tipo: | Tipo de óleo montado em almofada | Fase: | Três |
---|---|---|---|
Impedância: | 4,5% | Capacidade: | 1mva |
tensão primária: | 4100V ou personalizado | Tensão secundária: | 480V ou personalizado |
Frequência: | 60Hz | elevação da temperatura: | 65°C |
Realçar: | Transformador trifásico montado em bloco,transformador trifásico abaixador,transformador tipo óleo de 1 Mva |

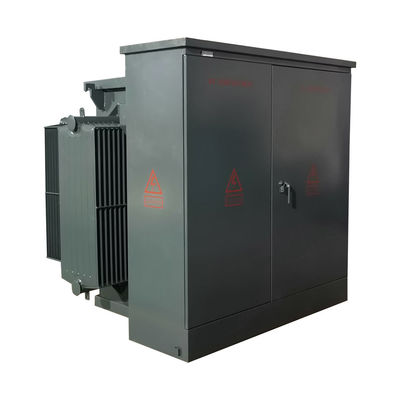

Transformador trifásico de montagem em bloco de 1 Mva 4160v para 480v abaixador
Recurso
1. Conjunto de Entrada de Parafuso Pentahead
2. Fluido isolante de alto ponto de incêndio
3. Fluido isolante não PCB
4. Invólucro à prova de adulteração

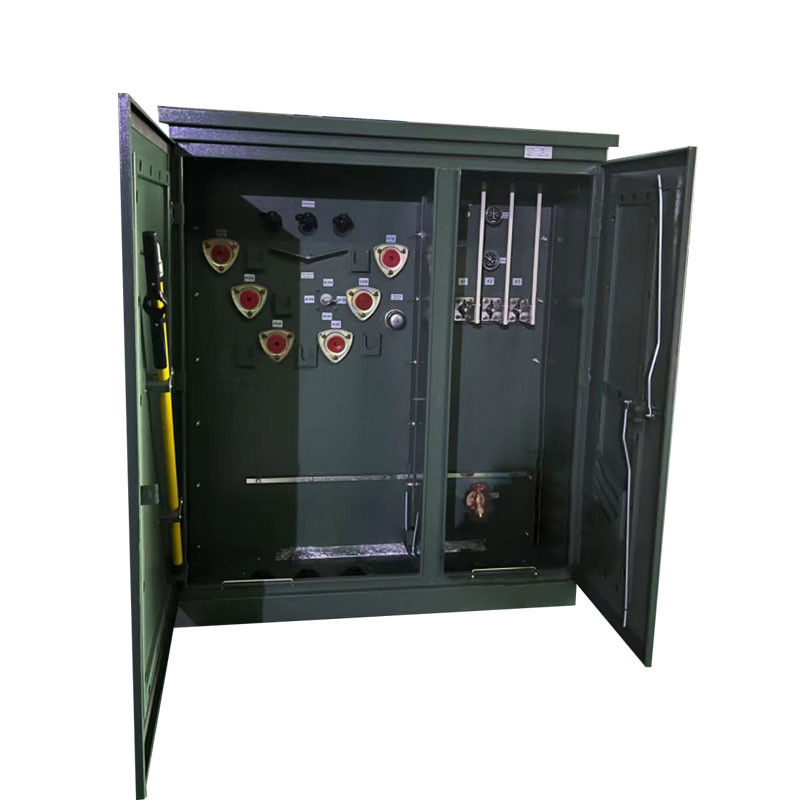

5. Portas do compartimento frontal com dobradiças, com fechadura
6. Compartimento de Fiação NEMA 3R
7. Vara de manobra incluída, montagem de porta HV
Característica de Desempenho
1) Não há tanque de armazenamento de óleo e a tampa é equipada com um dispositivo três em um para suprimento de óleo, indicação de nível de óleo e válvula de alívio de pressão.
2) Quando o transformador é embalado, o processo de lubrificação a vácuo é usado para remover completamente a umidade do transformador.
3) Após a vedação, o óleo do transformador não entra em contato com o ar, o que efetivamente impede que o oxigênio e a água mergulhem no transformador e levem à deterioração do desempenho (envelhecimento dos materiais e do óleo).
4) A caixa é o tanque do radiador corrugado, não só tem a função de resfriamento, mas também tem a função de 'respiração'.A elasticidade do radiador corrugado pode compensar a mudança de volume de óleo causada pela mudança de temperatura.
Especificação
Capacidade nominal | Grupo de tensão (kV) | Perda (kW) | Peso (kg) | (milímetros) | Medidor | ||||||||||
Método de Conexão | Sem carga | Carregar | Corrente sem carga | Tensão de impedância | (EU) | (C) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | Máquina | Óleo | Bruto | Dimensão | Vertical | Horizontal | |||
50 | 0,4 | Dyn11 Jd11 Dyn5 Yyn0 |
0,21 | 1.21 | 2 | 6,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0,36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0,43 | 3.33 | 1,5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0,51 | 3,96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38,5 | 0,61 | 4,77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36,5 | 0,73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0,86 | 6,93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12h15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1,76 | 14.67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17h55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Processo de produção
Perguntas frequentes
1. Q: Posso pedir uma amostra?
R: sim, aceitamos pedidos de amostra para testar e verificar a qualidade.
2. Q: Qual é o prazo de entrega?
R: tempo de amostra de 3 a 7 dias, geralmente enviamos por dhl, ups, fedex, etc.Tempo de produção em massa 7-25 dias.
3. Q: Quanto tempo é a garantia?
UM: 24 meses a partir de B/L.Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado e forneceremos serviço gratuito.De acordo com o número de produtos, forneceremos acessórios facilmente danificados gratuitamente.nós também podemos fornecer suporte técnico se você precisar.
4. Q: O OEM/ODM está disponível?
R: Sim, é!Somos fabricantes com nossa própria equipe de p & d, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a.Cor personalizada e função especial.
b.Caixa personalizada.
c.Imprima o logotipo do cliente (MOQ:≥10pcs).
d.Suas outras ideias sobre produtos, podemos ajudá-lo a projetar e colocá-las em produção.Os serviços personalizados acima devem ser confirmados antes da produção.
5. Q: Como controlar a qualidade dos produtos?
R: nossa empresa possui a tecnologia principal, todos os tipos de produtos possuem certificado ce.Temos engenheiros profissionais.Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicos. Os supervisores de QC inspecionarão regularmente a produção.Faremos testes de desempenho de produtos durante a produção e testes de qualidade abrangentes quando os produtos forem concluídos.
