| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | 1000KVA |
| Quantidade de ordem mínima: | 1Unit |
| Preço: | $1000-$150000 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 30days |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Fase: | Trifásico | Frequência: | 60Hz |
|---|---|---|---|
| Nível da isolação: | Classe E | Capacidade avaliado: | 225 KVA |
| Grupo de vetores: | Dyn1 | Classe de resfriamento: | KNAN; Auto-de refrigeração |
| Impedância: | 5,8% | Material de enrolamento: | cobre |
| Realçar: | Transformador tipo óleo de 225 KVA,Transformador de tipo óleo montado em almofada,Transformador trifásico 4160 V |
||

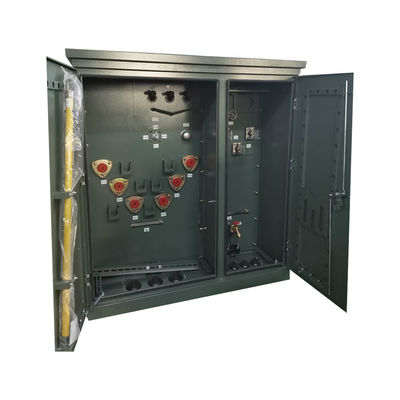

225 KVA Pad Mount Tipo de Transformador de Óleo de Três Fases 4160V a 480
Característica de desempenho
1) Não há tanque de armazenamento de óleo, a altura do transformador é reduzida, pode poupar espaço de instalação e custos de transporte.
2) A elasticidade do radiador corrugado pode compensar a variação do volume de óleo causada pela variação de temperatura.
3) A caixa é o reservatório de radiador ondulado, não só tem a função de arrefecimento, mas também tem a função de "respiração".
4) o óleo do transformador não entra em contacto com o ar,que impede efetivamente que o oxigénio e a água mergulhem no transformador e conduzam à deterioração do desempenho (envelhecimento dos materiais e do óleo).
5)Nova estrutura de enrolamento de alta e baixa tensão, arranjo razoável do tubo de óleo e ligação que aumentam a capacidade de resistência mecânica e anti curto-circuito.
6) Utilizamos circuitos em espiral com trajetória longitudinal do óleo para produzir um melhor efeito de arrefecimento.Melhoramos o suporte eficaz da face terminal do loop para fortalecer a capacidade de eletricidade anti-circuito curto.
Especificações
| Capacidade nominal | Grupo de tensão ((kV) | Perda ((kW) | Peso (kg) | (mm) | Dispositivo | ||||||||||
| Método de ligação | Sem carga | Carga | Corrente sem carga | Voltagem de impedância | (L) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | Máquina | Óleo | Importações | Dimensão | Vertical | Horizontal | |||
| 50 | 0.4 | Dyn11 Yd11 Dyn5 Sim, sim. |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
