| Lugar de origem: | CHINA |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-167/15 |
| Quantidade de ordem mínima: | 1Unit |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 30days |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Fase: | Fase única | Capacidade nominal: | 167KVA |
|---|---|---|---|
| Método de arrefecimento: | ONAN/KNAN | Frequência: | 50 Hz/60 Hz |
| Nível de isolamento: | A/E | Nível de ruído: | 58dB |
| Material de enrolamento: | Cobre | Eficiência: | 99,10% |
| Realçar: | Transformador 167KVA montado almofada,Transformador montado almofada imergido óleo,O óleo da fase monofásica imergiu o transformador |
||

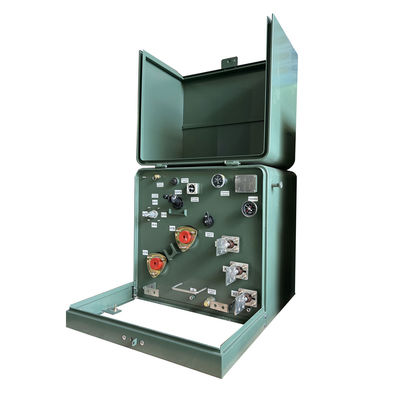

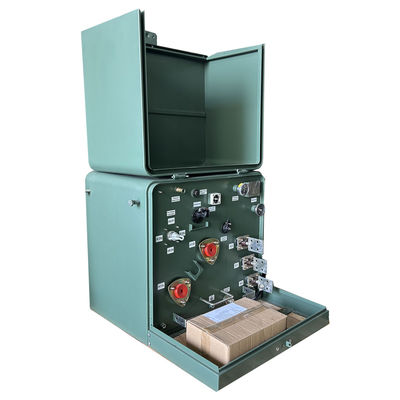

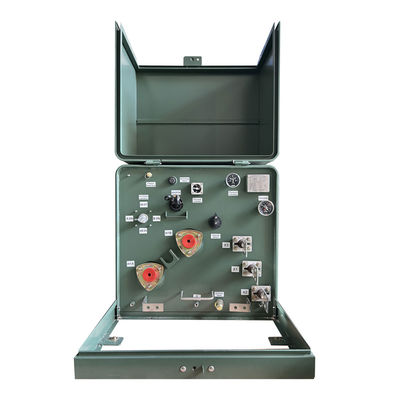

167KVA Transformador submerso em óleo de fase única montado em pad 12.47Kv
Resumo
O transformador monofásico é um transformador de distribuição imerso em óleo.ruído baixo, baixa perda, segurança e fiabilidade. É amplamente utilizado em bairros residenciais, centros comerciais, hospitais, parques, escolas, etc. Os transformadores montados em pads de fase única são auto-refrigerados,Disponível em alimentação circular ou radial, e estão na linha de frente,reunem ou excedem as normas ANSI/CSA/IEEE.
Dados principais
| Tipo de transformador | Pad montado, tipo II |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Fase única |
| Capacidade | 167 KVA |
| Grupo de vetores | II6 |
| Voltagem primária | 12470GrdY/7200 |
| Classe de tensão primária | Classe de 15 kV |
| Voltagem secundária | 240V/120 (L-N-L) |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Tap Changer | Mudança de toque de 5 posições, com bastão a quente operável |
| Impedância | 30,5% Típico |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Peso do líquido (óleo) * | 727.51 libras |
| Material de enrolamento | Cobre |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 55 dBA |
| Materiais essenciais | Aço orientado para grãos |
| Material do reservatório | Aço revestido |
| Dimensões* | 55.12' W x 45.67' D x 33.07' H |
| Peso total (liquido cheio) * | 2976.19 libras |
| Eficiência | 990,10% |
| Sem perda de carga (em watts) * | +/- 425 W |
| Perda de carga (em watts) * | +/- 1,733 W |
Características
1) o revestimento do reservatório do transformador montado numa almofada de fase única exceda o C57,12.8 e C57,12.29Compatibilidade total com a norma IEEE C57.12.28 padrões de integridade do compartimento.
2) Dois poços universais de alta tensão com travagem externa para alimentação em circuito ou um poço com travagem externa para alimentação radial.
3) Três caixas de baixa tensão, de fixação externa, com pernos de cobre roscados, incluindo um terminal neutro totalmente isolado com correia de terra removível.
4)Montagens de buchas em relevo; fundo do compartimento de óleo.
5) Dispositivos de elevação de aço inoxidável com roscas e montados a fio.
6) Dispositivo automático de alívio da pressão.
7) Óleo mineral de qualidade eléctrica com inibidor de oxidação.
8)Capota removível com pinos e barris de dobradiças de aço inoxidável resistentes à corrosão.
9) Superfícies abobadadas no capô e no compartimento de óleo para evitar retenção de água.
10) Empilhadeira de enchimento/nivel de óleo; Empilhadeira de descarga de óleo; Disposições de aterragem do reservatório.
11)Conjunto de bloqueio resistente à corrosão com parafuso de segurança de penta-cabeça, porca flutuante e cadeado.
Especificações
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Desenho
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
