Método refrigerando: | ONAN | Frequência: | 50HZ/60Hz |
---|---|---|---|
Método da instalação: | Exterior | Nível da isolação: | E |
Nome do produto: | Tipo transformador do óleo | Capacidade avaliado: | 75kVA |
Classe da tensão: | 10KV | Grupo de vetores: | II6 |
Realçar: | Transformador tipo óleo 12,4 kV,Transformador de tipo óleo externo de 75 KVA |

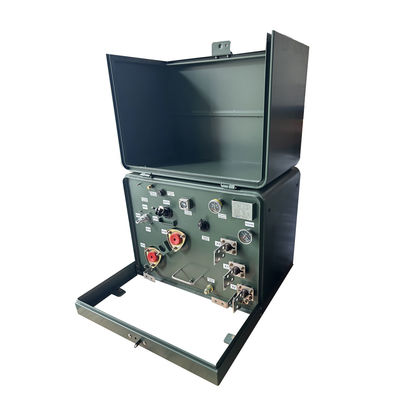

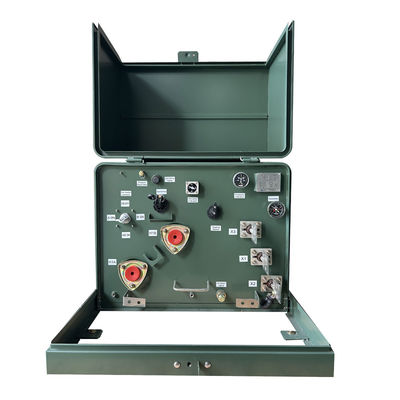

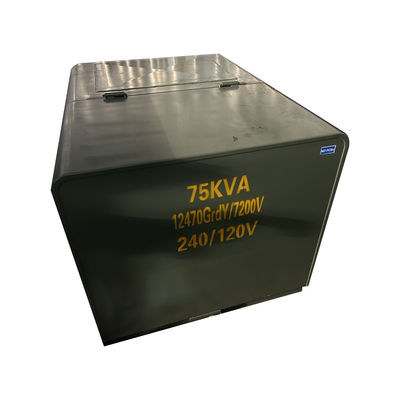

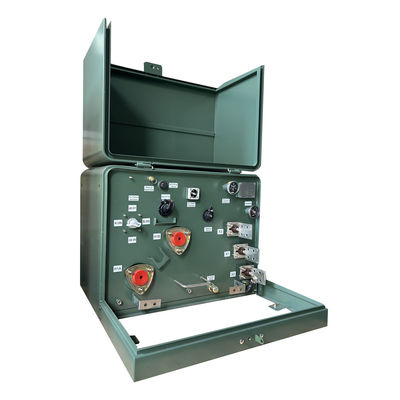

tipo de óleo externo monofásico de 12,4kV aditivo de transformador montado no solo montado em almofada
Recurso
1)Dois poços de bucha universais de alta tensão fixados externamente para operação de alimentação de loop ou um poço de bucha fixado externamente para operação de alimentação radial
2)Três buchas de baixa tensão fixadas externamente com pinos de cobre rosqueados, incluindo um terminal neutro totalmente isolado com tira de aterramento removível
3) Montagens de bucha em relevo;Parte inferior do compartimento de óleo embutida
Disposições de elevação em aço inoxidável roscadas e embutidas
4)Dispositivo automático de alívio de pressão
5)Óleo mineral de grau elétrico com inibidor de oxidação
6) Capô removível com pinos e barris de dobradiça de aço inoxidável resistentes à corrosão
7) Invólucro de aço macio e soleira destacável fixada com ferragens de aço inoxidável
8)Suporte de montagem de acessório do painel frontal;
9) Superfícies superiores abauladas no capô e compartimento de óleo para evitar retenção de água
10) Bujão de enchimento/nível de óleo;Dreno de óleo;Disposições de aterramento de tanques
11)Conjunto de travamento resistente à corrosão com parafuso de segurança de cabeça pentacativa, porca flutuante e provisão de cadeado
12) Designações de bucha em decalque ou estêncil
13) Placa de identificação de alumínio anodizado gravada a laser
14) Atende ou excede os padrões atuais ANSI, IEEE, NEMA, CSA e DOE conforme aplicável
Especificação
Transformador monofásico montado em almofada de 25kva-500kva | ||||||
Capacidade nominal (kVA) | Alto | Baixa Tensão(v) | Símbolo de conexão | Padrão | Impedância de curto-circuito (%) | Eficiência |
Tensão (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1,0-4,5% | 98,95 |
37,5 | 99,05 | |||||
50 | 99.11 | |||||
75 | 99,19 | |||||
100 | 99,25 | |||||
167 | 99,33 | |||||
250 | 99,39 | |||||
333 | 99,43 | |||||
500 | 99,49 |
Processo de produção
Perguntas frequentes
1. P: Posso fazer um pedido de amostra?
R: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade.
2. P: Qual é o prazo de entrega?
R: Tempo de produção em massa de 15 a 25 dias.
3. P: Quanto tempo dura a garantia?
A: 24 meses a partir de B/L.Se houver algum problema com acessórios, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito.De acordo com o número de produtos, forneceremos gratuitamente acessórios facilmente danificados.também podemos fornecer suporte técnico se você precisar.
4. P: O OEM/ODM está disponível?
R: Sim, é!Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a.Cor personalizada e função especial.
b.Caixa personalizada.
c.Imprima o logotipo do cliente.
d.Suas outras idéias sobre produtos, podemos ajudá-lo a projetá-las e colocá-las em produção.Os serviços personalizados acima devem ser confirmados antes da produção.
5. P: Como controlar a qualidade dos produtos?
R: Nossa empresa possui a tecnologia principal, todos os tipos de produtos possuem certificado CE.Temos engenheiros profissionais.Os trabalhadores são estritamente obrigados a fabricar produtos de acordo com os desenhos.Cada processo possui instrutores técnicos. Os supervisores de QC inspecionarão regularmente a produção.Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos forem concluídos.
