Capacidade avaliado: | 150KVA | Voltagem primária: | 13800V ou personalizados |
---|---|---|---|
Tensão secundária: | 208V | Frequência: | 50HZ/60Hz |
Método refrigerando: | ONAN/KNAN | Tensão da impedância: | 4,5% |
Tipo de alimentação do transformador: | Alimentação do laço | Classificação de isolamento: | Classe E Isolamento - 120°C, 248°F |
Realçar: | Transformador elétrico de 150 KVA montado em pad,Pad Mount Transformer Elétrico 13,8KV |

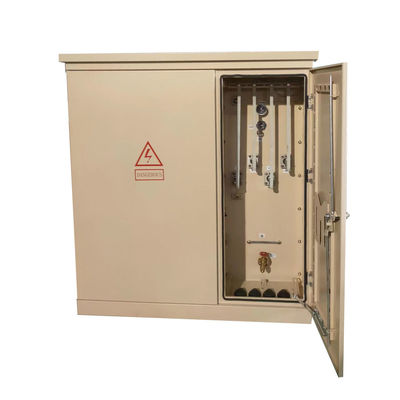

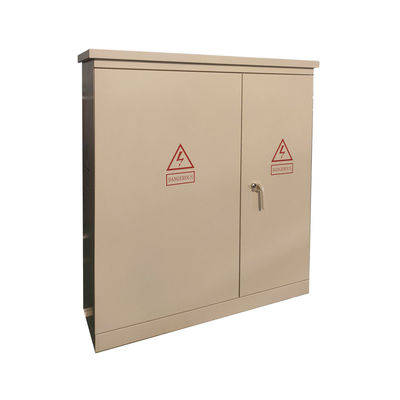

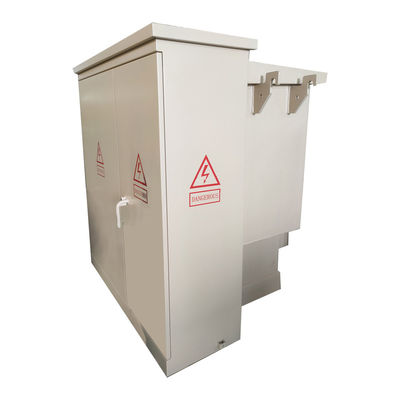

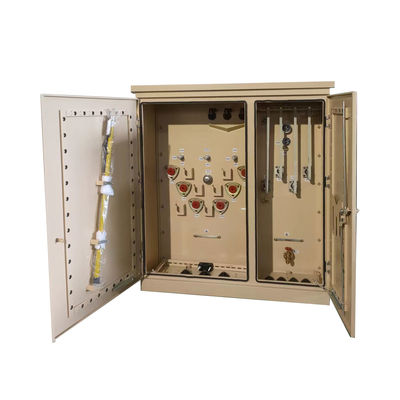

150KVA Três fases Pad Mount Transformador Elétrico óleo imerso 13,8KV
Características
1. ligação de terminação
1) Os cabos de alimentação primários estão ligados por conectores de cotovelo.
2) Poços de bucha com fixação externa e inserções de travagem de carga.
3) Buscas integradas de travagem ou não de travagem.
4) Terminação secundária Disponível um suporte de espadas com 4 buracos, 6 buracos, 8 buracos, 10 ou 12 buracos.
2Dispositivo de protecção
1) Fusíveis de baioneta, fusíveis limitadores de corrente de alcance parcial.
2) Dispositivo automático de redução de pressão.
3) Medidor do nível de óleo.
4) Medidor de temperatura do óleo.
5) Medidor de vácuo de pressão.
6) Válvula de drenagem com amostrador.
7) Classe de distribuição, detectores de óxidos metálicos, 3-36 kV.
8)Classe de distribuição, detectores de relâmpagos de tipo válvula, 3-27 kV.
3- Comutação primária.
- Mudança de posição.
2) 4 posições interruptor de travagem de carga, pode ser operado com uma vara quente e permite flexibilidade na reparação e manutenção.
Dados principais
Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
Configuração do transformador | Pad instalado cheio de líquido |
Fase | Três fases |
Capacidade | 150 KVA |
Grupo de vetores | DYN1 |
Voltagem primária | 13800V |
Classe de tensão primária | Classe de 15 kV |
Voltagem secundária | 208Y/120 |
BIL secundário | 30 KV |
Frequência | 60 Hz |
Aumento da temperatura | 65°C |
Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
Classe de arrefecimento | KNAN; Auto-refrigeração |
Tap Changer | Mudança de toque de 5 posições |
Impedância (típica) | 10,2-6,0% Típico |
Material de enrolamento | Cobre |
Classificação da temperatura ambiente | 40°C |
Nível sonoro | 55 dBA |
Eficiência em % | 990,10% |
Especificações
Dados táticos para transformadores trifásicos montados em plataforma | |||||||
Capacidade nominal | Perda (s) | Dimensão ((mm) | Peso ((kg) | ||||
Perda sem carga ((W)) | Perda de carga | W | D | H | Peso do óleo (L) | Peso total (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
