| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-45k |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Fase: | Trifásico | Método refrigerando: | ONAN/KNAN |
|---|---|---|---|
| Frequência: | 50HZ/60Hz | Nível da isolação: | E |
| Capacidade: | 45KVA | tensão primária: | 13200GrdY/7620 |
| Tensão secundária: | 208Y/120 | elevação da temperatura: | 65℃ |
| Realçar: | Transformador de distribuição de energia de tipo óleo,Transformador de distribuição de energia montado em plataforma,Transformador tipo óleo de 45kva |
||

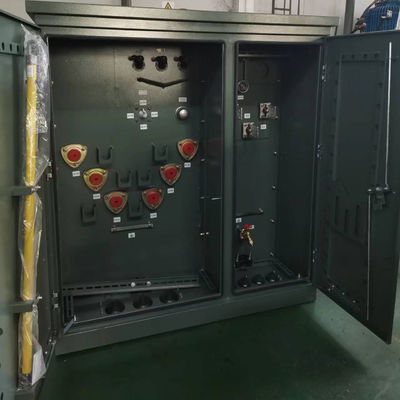

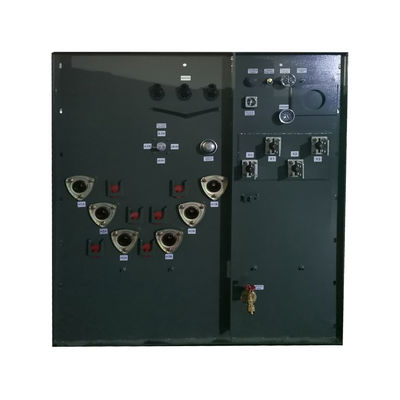

45KVA Transformador de tipo óleo montado em três fases, tipo de alimentação de circuito, transformador de distribuição combinada
Desempenho
1) Não há tanque de armazenamento de óleo, a altura do transformador é reduzida, pode poupar espaço de instalação e custos de transporte.
2) A elasticidade do radiador corrugado pode compensar a variação do volume de óleo causada pela variação de temperatura.
3) A caixa é o reservatório de radiador ondulado, não só tem a função de arrefecimento, mas também tem a função de "respiração".
4) o óleo do transformador não entra em contacto com o ar,que impede efetivamente que o oxigénio e a água mergulhem no transformador e conduzam à deterioração do desempenho (envelhecimento dos materiais e do óleo).
5)Nova estrutura de enrolamento de alta e baixa tensão, arranjo razoável do tubo de óleo e ligação que aumentam a capacidade de resistência mecânica e anti curto-circuito.
6) Utilizamos circuitos em espiral com trajetória longitudinal do óleo para produzir um melhor efeito de arrefecimento.Melhoramos o suporte eficaz da face terminal do loop para fortalecer a capacidade de eletricidade anti-circuito curto.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Três fases |
| Capacidade | 45 KVA |
| Grupo de vetores | Não. |
| Voltagem primária | 13200GrdY/7620 |
| Classe de tensão primária | Classe de 15 kV |
| Fasor primário | Wye em terra |
| Voltagem secundária | 208Y/120 |
| Classe de tensão secundária | 1Classe de 2 kV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância | 40,5% |
| Classificação do interruptor de ruptura de carga | 200 amperes, 15 kV |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Capacidade de fluidos (óleo) * | 70 galões |
| Peso do líquido (óleo) * | 535 quilos |
| Material de enrolamento | Alumínio |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 48 dBA |
| Classificação do recinto | NEMA 3R Armário de fiação à prova de intempéries, tanque selado |
| Dimensões* | 68 W x 39 D x 50 H |
| Peso seco (sem óleo) * | 663 libras |
| Peso total (liquido cheio) * | 1,701 lb |
| Eficiência em % | 99.00% |
| Sem perda de carga (em watts) | +/- 114 W |
| Perda de carga total (em watts) a 100% | +/- 570 W |
| Perda de carga total (em watts) a 100% | +/- 684W |
Especificações
| Capacidade nominal | Perda (s) | Dimensão ((mm) | Peso ((kg) | ||||
| Perda sem carga ((W)) | Perda de carga | W | D | H | Peso do óleo (L) | Peso total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Ensaios de fábrica
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
