Fase: | Fase monofásica | Capacidade: | 10-500Kva |
---|---|---|---|
Método refrigerando: | ONAN/KNAN | Frequência: | 50HZ/60Hz |
tensão primária: | 34500GrdY/19920 ou personalizado | Tensão secundária: | 120/240V ou personalizado |
Impedância: | 10,0-4,5% | Classe da isolação: | A/F |
Realçar: | Transformador monofásico 34,5kv,Transformador montado em pólo de 167 KVA |

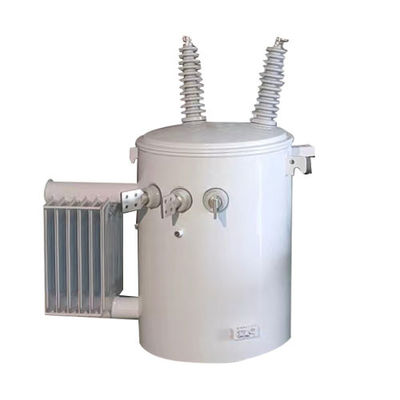

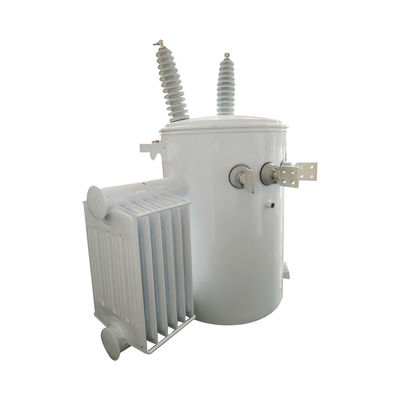

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva Transformador de distribuição de pólo montado de fase única 34,5kv A 240v
Características estruturais
1As tampas do tanque têm buchas de porcelana de alta tensão que vêm com terminais de anel, que podem acomodar cabos de alumínio ou cobre.
2A estrutura de costura circular da tampa do tanque garante uma distribuição uniforme das tensões e uma vedação fiável.
3Os parafusos de anel na parede do reservatório servem como bucha e terminal de baixa tensão e são revestidos de estanho.
4Este artigo vem com uma válvula de alívio de pressão que é capaz de auto-selar.
5De acordo com as normas ANSI, os ganchos de suspensão do transformador na parte superior e inferior estão em conformidade.
6O terminal de terra do tanque é um terminal de terra de parafuso.
Especificações
Dados tácnicos do transformador de distribuição monofásico montado num poste | ||||||||
Potência (KVA) | Alta tensão (V) | Baixa tensão (V) | Perda (W) | Dimensão ((mm) | Peso | |||
Perda sem carga | Perda de carga | W | D | H | ||||
5 | 34500/19920 13800/7957 13200/7620 12470/7200 ou outros | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
Característica de desempenho
1Os produtos são amplamente utilizados na transmissão e distribuição de energia das redes industriais e agrícolas.
2O núcleo de ferro é feito de chapa de silício-aço laminada a frio com alta condutividade de magnetismo e adota uma estrutura de tábua de puxar, de modo que sua rota magnética seja curta, as perdas e o nível de ruído sejam baixos.
3O fio de compressão é adotado para enrolar, de modo que as perdas são baixas e têm boa capacidade de resistir a curto-circuito.
4O reservatório de óleo é de tipo sino com a estrutura do tipo de placa dobrável completa, com um exterior excelente e fácil de manutenção.
Acessórios opcionais
1Arrestador de surto.
2- Ligação de Proteção.
3Fusível de limitação de corrente
4Interruptor de baixa tensão
a. Controle de emergência do disjuntor
b. Luz de sinal
5Protecto Combo
6Toque no Trocador.
7. Interruptor de dupla tensão
8- Relief de pressão do tanque
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
