Capacidade: | 10 KVA a 500 KVA Disponível | Método refrigerando: | ONAN/KNAN |
---|---|---|---|
Frequência: | 50HZ/60Hz | Tensão da impedância: | ≤4% |
tensão primária: | 13200GrdY/7620 | Tensão secundária: | 120/240V |
elevação da temperatura: | 65°C | Material de enrolamento: | Cobre |
Realçar: | Transformadores de distribuição de óleo 50kva,Transformadores de distribuição de óleo de 13,2 kV |

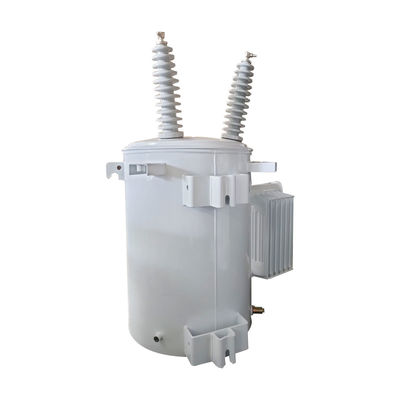

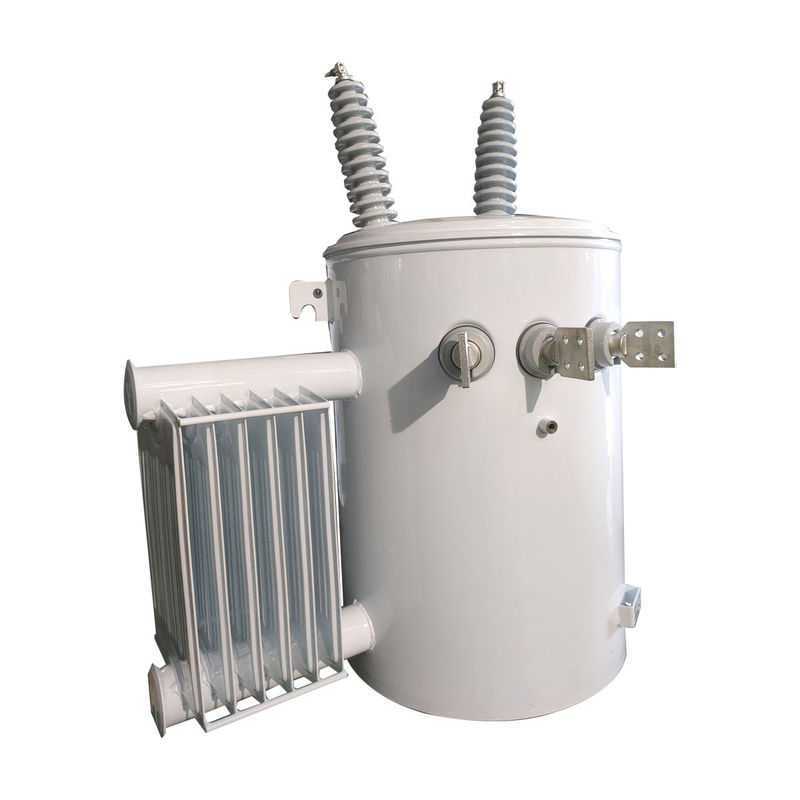

Transformadores de distribuição de óleo de 50kva, de fase descendente, montados num único poste, de 13,2Kv
Dados principais
13Especificações dos transformadores montados em postes de 50 kVA de 2 kV | |||
Eficiência energética | ANSI C57.12 | Sem perda de carga | 160 W |
Padrão | IEEE C57.12.20 | Em perdas de carga | 520 W |
Potência nominal | 50 kVA | Perda total | 680W |
Tensão HV | 130,8 kV | Frequência | 60 Hz |
Voltagem LV | 120/240 V | Vectorgroup | II6 |
HV BIL | 95 kV | Cores | Cinza |
LV BIL | 30 kV | Tanque e acessórios | 185 kg |
Duração | 610 mm | Peso do óleo | 75 kg |
Largura | 710 mm | Peso total | 320 kg |
Altura | 1000 mm | Impedância | 2.40% |
Polaridade | Aditivo | Enrolamento HV LV | Cobre |
Característica de desempenho
Os transformadores monofásicos montados em postes são menores devido às diferentes necessidades de distribuição de energia e características de carga em comparação com os transformadores trifásicos.com transformadores de maior capacidade que necessitam de dimensões maiores para acomodar componentes e mecanismos de arrefecimentoA redução das perdas para uma transmissão de energia eficiente afeta o tamanho físico.e perdas associadasEstes factores determinam o projecto ideal para assegurar uma distribuição de energia fiável.
Os transformadores monofásicos montados em postes variam em tamanho com base na capacidade de potência, geralmente variando de 10 kVA a 333 kVA. As dimensões físicas são influenciadas por fatores como o tipo de isolamento,método de arrefecimento, e requisitos de concepção específicos.
Especificações
Dados tácnicos do transformador de distribuição monofásico montado num poste | ||||||||
Potência (KVA) | Alta tensão (V) | Baixa tensão (V) | Perda (W) | Dimensão ((mm) | Peso | |||
Perda sem carga | Perda de carga | W | D | H | ||||
5 | 34500/19920 13800/7957 13200/7620 12470/7200 ou outros | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
