| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-167/35 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Capacidade avaliado: | 167KVA | Fase: | Fase monofásica |
|---|---|---|---|
| tensão primária: | 34500GrdY/19920 | Tensão secundária: | 120/240V |
| Frequência: | 60 hertz | eficiência: | 98,9% |
| Nível de som: | 55 dBA | Revestimentos: | Cobre |
| Realçar: | Transformadores submersos em óleo de 167 KVA,Transformadores monofásicos imersos em óleo,34Transformadores montados em postes de 0 |
||

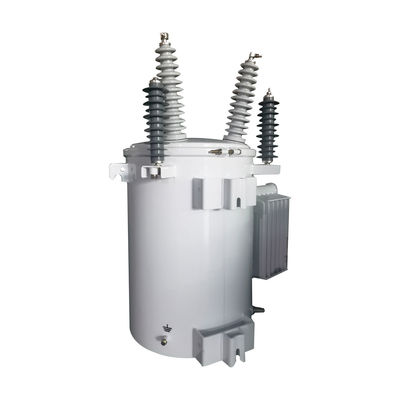

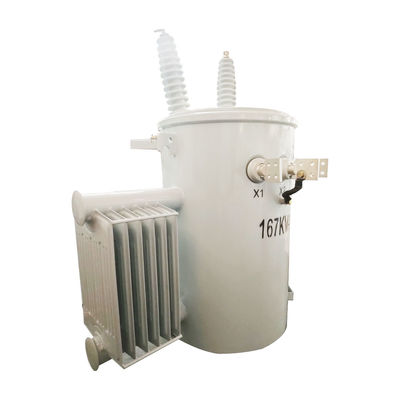

167KVA Transformadores monofásicos imersos em óleo 34,5KV montados em poste
Características
Sistema de qualidade certificado ISO 9001, que cumpre o padrão de eficiência energética do DOE ou excede os padrões ANSI/IEEE e CSA
Especificações
| Potência nominal ((KVA) | Alto | Tap H.V. | Baixo | Curto-circuito | Perda sem carga (W) | Perda de carga ((W) | Não há corrente de carga(%) |
| Voltagem | Distância | Voltagem | Impedância ((%) | ||||
| 5 | 12.47 13.2 13.8 14.4 34.5 |
± 5% ± 2x2,5% |
120-240/240-480 /347/600 |
3.5 | 35 | 145 | 4 |
| 10 | 55 | 260 | 3.5 | ||||
| 16 | 65 | 365 | 3.2 | ||||
| 20 | 80 | 430 | 3 | ||||
| 30 | 100 | 625 | 2.8 | ||||
| 40 | 125 | 775 | 2.5 | ||||
| 50 | 150 | 950 | 2.3 | ||||
| 63 | 180 | 1125 | 2.1 | ||||
| 80 | 200 | 1400 | 2 | ||||
| 100 | 240 | 1650 | 1.9 | ||||
| 167 | 285 | 1950 | 1.8 | ||||
| 250 | 365 | 2365 | 1.7 |
Transformador montado num poste
1. Projeto de circuito magnético
A forma, o tamanho, a histerese e a perda de corrente de redemoinho do núcleo de ferro são fatores importantes a serem considerados.
2. Desenho de enrolamento
Fatores como o número de voltas, o material do fio, o isolamento entre as camadas e o método de fiação devem ser levados em consideração durante o processo de projeto.Aplicando um projeto de enrolamento bem planeado, o transformador pode atingir uma maior capacidade de carga e fiabilidade.
3Selecção do material de isolamento
A escolha dos materiais de isolamento adequados é fundamental para garantir a segurança e a longevidade.resistência a altas temperaturas, resistência à ruptura de arco e resistência à umidade.
4. Enchimento de óleo a vácuo
Os transformadores monofásicos montados em postes utilizam tipicamente um método de enchimento de óleo a vácuo.e selar os transformadoresO processo de lubrificação a vácuo é benéfico, uma vez que melhora o desempenho de isolamento e a estabilidade térmica do transformador, levando a uma vida útil prolongada.
5Tratamento térmico
As propriedades mecânicas e a resistência dos transformadores podem ser melhoradas através de tratamento térmico.aumentando a sua dureza e resistência ao desgaste, reduzindo simultaneamente o esforço e a deformação.
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
