| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-50/13 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Capacidade: | 15 Kva a 500 Kva Disponível | tensão primária: | 34.5kv 24.94kv 19.92kv 13.8kv 13.2kv 12.47kv |
|---|---|---|---|
| Tensão secundária: | 120V/240V/480V | Personalizado: | Aceita. |
| Padrão: | ANSI/IEEE/CSA | Sistema de refrigeração: | ONAN/KNAN |
| Nome do produto: | Tipo de óleo Pad de transformador monofásico montado | Material de enrolamento: | De cobre \ de alumínio |
| Realçar: | Transformador montado em pad 480V,13Transformador montado em pad 2kv,Transformador de tipo de óleo ANSI |
||

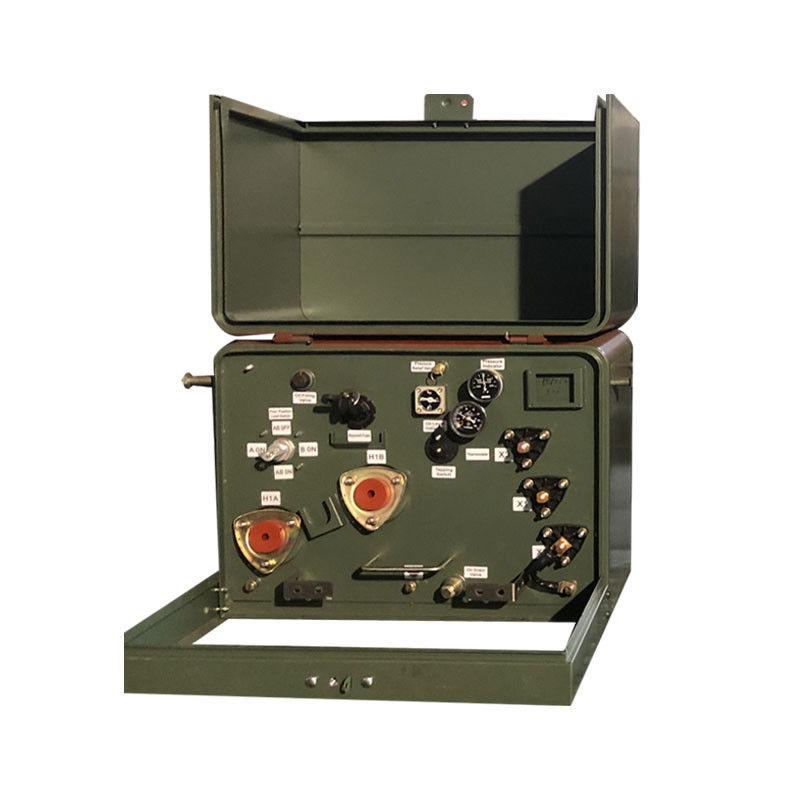

Tipo de óleo 13,2kv 480V Transformador secundário monotípico 250kVA
Descrição do produto
1) Subestação de transformadores combinados, a parte superior do gabinete é de estrutura de lã de rocha de chapa de aço, que possui um ducto de ventilação,pode reduzir a radiação solar de forma eficaz e garantir a dissipação de calor.
2) A superfície da concha inteira do armário é pulverizada com uma base especial e uma tinta que tem uma forte capacidade anticorrosiva.
3) O interior pode ser dividido em câmara de alta tensão, câmara de transformador e câmara de baixa tensão, respectivamente.Também é equipado com controle de temperatura dispositivo de escape automático para garantir a faixa de temperatura.
4) Cada unidade dispõe de um sistema de controlo e iluminação impecável.
5)O equipamento do aparelho está em conformidade com o requisito de protecção IP33, tem um projecto, uma estrutura e uma tecnologia razoáveis, é de boa qualidade e é de fácil manutenção.
Parâmetros do produto
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Características
• Cumprir ou exceder as normas ANSI®, IEEE® e NEMA®
• Cumprir o padrão de eficiência energética do DOE 10 CFR Parte 431 para transformadores de distribuição
• Revestimento do reservatório superior a IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (apenas unidades de aço inoxidável)
• Conformidade total com a norma IEEE Std C57.12Requisitos de integridade do compartimento da norma.28TM-2005
• Placa de identificação gravada com laser
• Dispositivos de elevação de aço inoxidável retalhados
• Disposições de aterragem do tanque
• Dispositivo automático de redução de pressão
• Óleo mineral de qualidade elétrica
• Porta de dobradiça com alfinetes e barris de dobradiça de aço inoxidável
• Bolso de fechadura flutuante para fácil alinhamento
• Fecho de porta de aço inoxidável
• Previsões de enchimento e drenagem de óleo
• Sill removível
• Cobertura de tanque com cúpula soldada
• Poços de bucha de alta tensão - 200 A

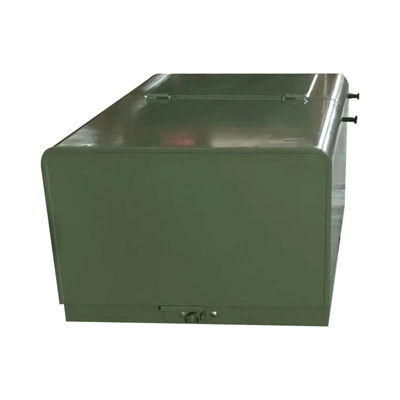

Projeto do produto
Acessórios
• Freio de carga em 4 posições
• Várias tensões ou torneiras
• Interruptores de múltipla tensão ou de mudança de toque operáveis externamente para uma operação segura
• Tanque de aço inoxidável, fundo do tanque, limiar, porta e/ou hardware
• Disponível uma variedade de pá e terminais para buchas secundárias
• Insertos de buchas de alta tensão
• Conectores de terra
• Bocas de alta tensão de uma peça
• Fluido EnvirotempTM FR3TM
• Interruptores de desligamento de carga
• válvula de drenagem/de amostragem
• Medidor de vácuo de pressão
• Medidor de nível do líquido
• Medidor de temperatura

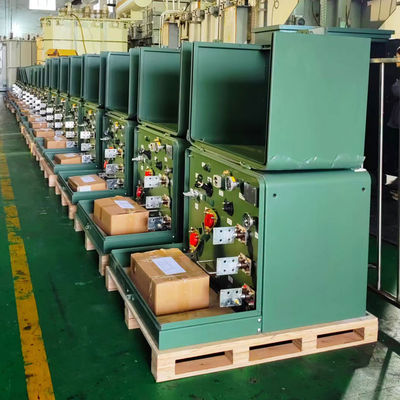

Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
