| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-100/12 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Capacidade: | 100kVA | tensão primária: | 12.47kv 13.2kv 13.8kv 19.92kv 24.94kv 34.5kv |
|---|---|---|---|
| Tensão secundária: | 120V/240V/480V | Frequência: | 50HZ/60Hz |
| elevação da temperatura: | 65°C | Sistema de refrigeração: | ONAN/KNAN |
| Tipo de alimentação do transformador: | Alimentação do laço | Fase: | Solteiro |
| Realçar: | Transformador montado em pad 100kVA,Transformador montado num reservatório de óleo,Transformador tipo óleo ONAN 240V |
||

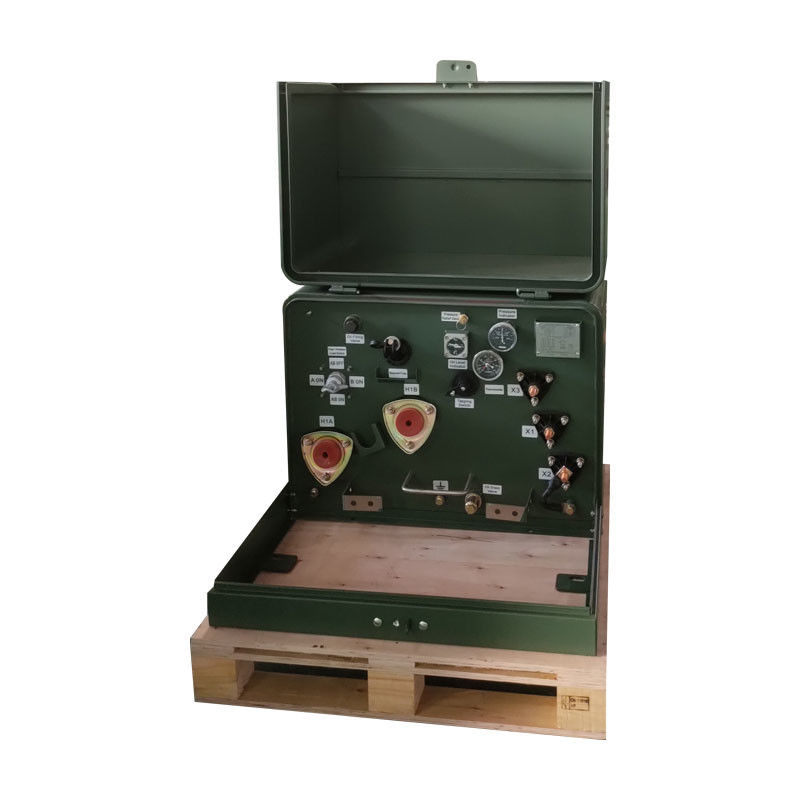

Transformador montado em plataforma de fase única secundário de 100kVA Tipo de óleo 12470V 240V
Descrição do produto
O transformador monofásico é um transformador de distribuição imerso em óleo.ruído baixo, baixa perda, segurança e fiabilidade. É amplamente utilizado em bairros residenciais, centros comerciais, hospitais, parques, escolas, etc.Disponível em alimentação circular ou radial, e estão na linha de frente,reunem ou excedem as normas ANSI/CSA/IEEE.
Parâmetros do produto
| Transformador montado numa plataforma de fase única Especificações | ||||||||
| Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |

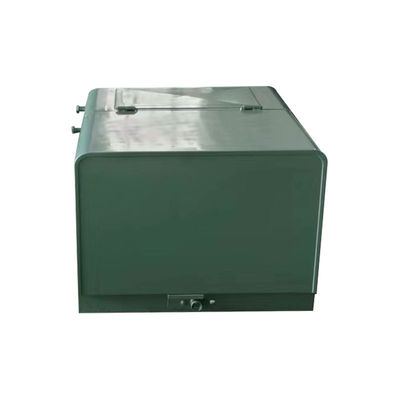

Projeto do produto
Características
1) O revestimento do reservatório do transformador montado numa plataforma de uma única fase exceda o C57,12.8 e C57,12.29Compatibilidade total com a norma IEEE C57.12.28 padrões de integridade do compartimento.
2) Dois poços de bucha universal de alta tensão com fixação externa para a operação de alimentação de circuito ou um poço de bucha com fixação externa para a operação de alimentação radial.
3) Três caixas de baixa tensão, de fixação externa, com pernos de cobre roscados, incluindo um terminal neutro totalmente isolado com correia de terra removível.
4) Montagens de caixas em relevo; fundo do compartimento de óleo.
5) Dispositivos de elevação de aço inoxidável com rosca e montados a fio.
6) Dispositivo automático de alívio da pressão.
7) Óleo mineral de qualidade elétrica com inibidor de oxidação.
8) Capuz removível com pinos e barris de dobradiças de aço inoxidável resistentes à corrosão.
9) Superfícies abobadadas no capô e no compartimento de óleo para evitar retenção de água.
10) Enchufe de enchimento de óleo/nivel de óleo; Enchufe de escoamento de óleo; Disposições de aterragem do tanque.
11) Conjunto de bloqueio resistente à corrosão com parafuso de segurança de penta-cabeça, porca flutuante e cadeado.
Acessórios

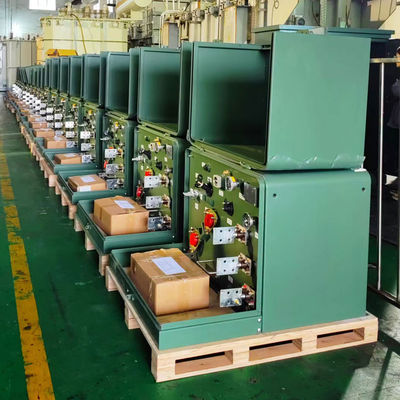

Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
