| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-167/12 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Capacidade: | 167KVA | tensão primária: | 12470GrdY/7200 |
|---|---|---|---|
| Tensão secundária: | 240/120V | Frequência: | 50HZ/60Hz |
| Classificação de isolamento: | Classe E Isolamento - 120°C, 248°F | Sistema de refrigeração: | ONAN/KNAN |
| Nível de som: | 55 dBA | eficiência: | ≥99.10 |
| Realçar: | Transformador de distribuição montado em pad 167Kva,Transformador de distribuição montado em pad DOE,Transformador tipo óleo de 240 V |
||

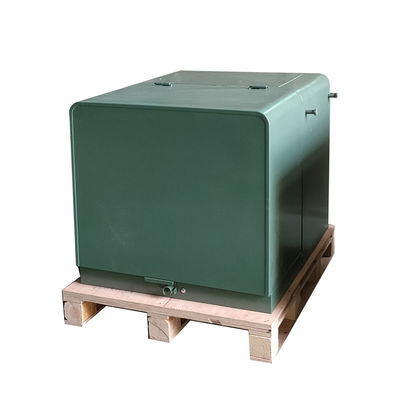

Transformador de distribuição montado em uma plataforma de fase única de 167Kva 12470v a 240v IEEE ANSI DOE Standard
Descrição do produto
Equipamento de processo superior, seleção elaborada de materiais e fabricação eficiente, tornando o transformador de pequeno volume, peso leve, baixa perda, baixa descarga parcial,características de baixo ruído.
A qualidade do produto é superior, conservação de energia e proteção ambiental. Instalação e manutenção fáceis, operação fiável e custos de funcionamento efetivamente reduzidos dos produtos.
Especificações
| Transformador montado numa plataforma de fase única Especificações | ||||||||
| Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Desenhos de projeto
Características
1) O revestimento do reservatório do transformador montado numa plataforma de uma única fase exceda o C57,12.8 e C57,12.29Compatibilidade total com a norma IEEE C57.12.28 padrões de integridade do compartimento.

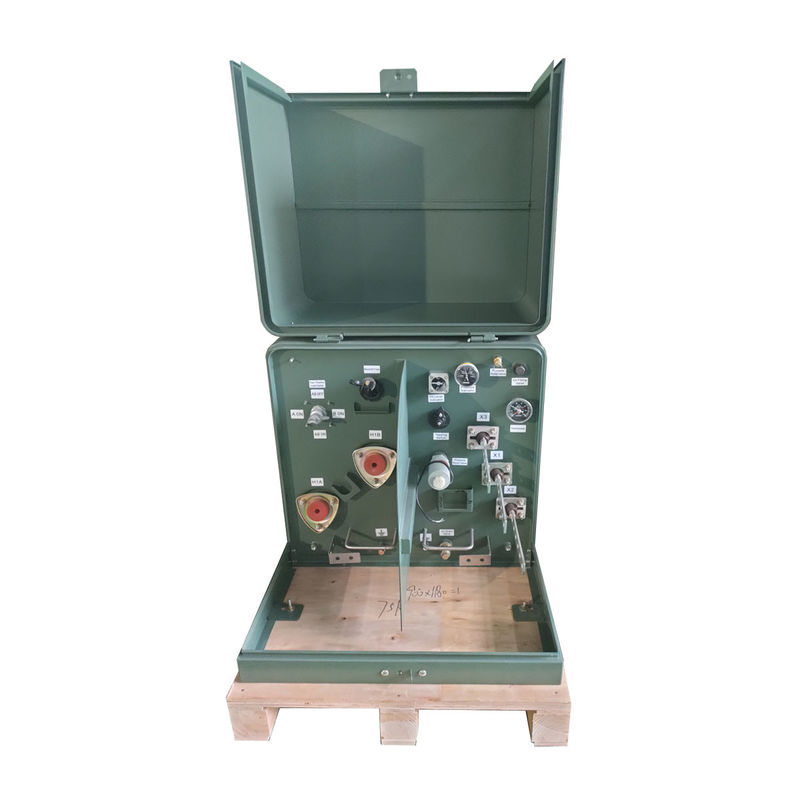

2) Dois poços de bucha universal de alta tensão com fixação externa para a operação de alimentação de circuito ou um poço de bucha com fixação externa para a operação de alimentação radial.
3) Três caixas de baixa tensão, de fixação externa, com pernos de cobre roscados, incluindo um terminal neutro totalmente isolado com correia de terra removível.
4) Montagens de caixas em relevo; fundo do compartimento de óleo.
5) Dispositivos de elevação de aço inoxidável com rosca e montados a fio.
6) Dispositivo automático de alívio da pressão.
7) Óleo mineral de qualidade elétrica com inibidor de oxidação.
8) Capuz removível com pinos e barris de dobradiças de aço inoxidável resistentes à corrosão.
9) Superfícies abobadadas no capô e no compartimento de óleo para evitar retenção de água.
10) Enchufe de enchimento de óleo/nivel de óleo; Enchufe de escoamento de óleo; Disposições de aterragem do tanque.
11) Conjunto de bloqueio resistente à corrosão com parafuso de segurança de penta-cabeça, porca flutuante e cadeado.
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
