Capacidade: | 75kVA | tensão primária: | 13200GrdY/7620 |
---|---|---|---|
Tensão secundária: | 240/120V | Frequência: | 50HZ/60Hz |
Sistema de refrigeração: | ONAN/KNAN | Padrão: | IEEE ANSI DOE |
Material de enrolamento: | De cobre/de alumínio | Grupo de vetores: | II0/II6 |
Realçar: | Transformador de potência montado em pad 75kva,Transformador de potência montado em plataforma Fr3,Transformador tipo óleo 240v |
Transformador de potência montado em pad monofásico de 75kva Fr3 com óleo 13200v a 240v

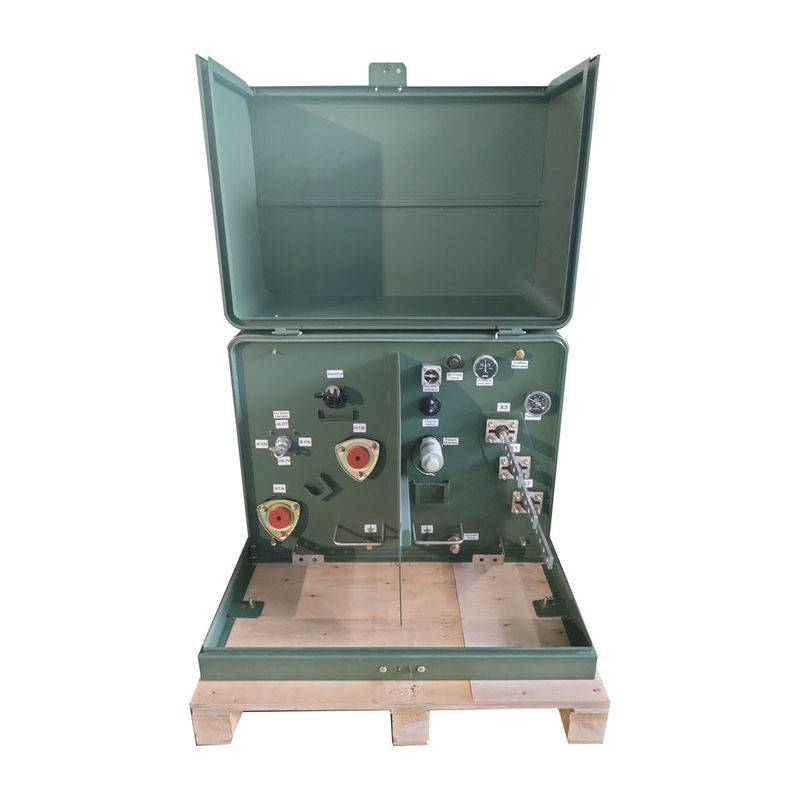

Estrutura
Dados táticos
Transformador montado numa plataforma de fase única Especificações | ||||||||
Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Desenhos de projeto
Características
■Sistema de Qualidade certificado ISO 9001
■Cumpre ou excede as normas ANSI/IEEE e NEMA
■O revestimento do reservatório excede a norma IEEE Std C57.12.28TM-2005 e
IEEE Std
C57.12.29TM-2005 (apenas unidades de aço inoxidável)
■ Conformidade total com a norma IEEE Std C57.12Requisitos de integridade do compartimento da norma.28TM-2005
■Dispositivo automático de redução de pressão
■Provisões de enchimento e drenagem de fluidos
■Placa de identificação gravada com laser
■Bolso de bloqueio flutuante para fácil alinhamento
■Designações de buchas deciais
■Cobre de tanque com cúpula soldada
■Lanças de borracha de material não corrosivo
■Cisterna com coroa
■Pronto removível
■Disposições de elevação retiradas de aço inoxidável
■Porta de dobradiça com pinos e barris de dobradiça de aço inoxidável
■Corta de solo do X2 ao solo do tanque
■Purgas de buxação de VH para conectores de cotovelo frontal mortos

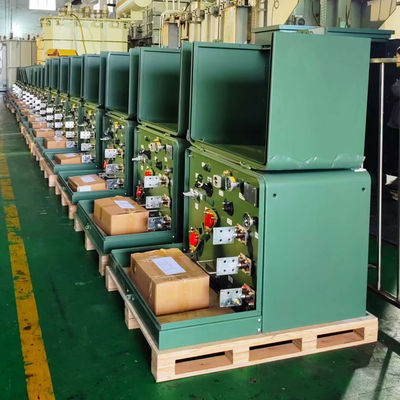

Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
