Fase: | Fase única | Capacidade: | 15 Kva |
---|---|---|---|
Método de arrefecimento: | ONAN | Frequência: | 60 Hz |
Voltagem primária: | 4160/7200GrdY ou personalizado | Voltagem secundária: | 120/240 V |
Material de enrolamento: | De cobre \ de alumínio | padrão: | DOE/ANSI/IEEE |
Realçar: | Transformador de fase única de 15kva,Transformador monofásico imerso em óleo,Transformador de tipo óleo montado em poste |

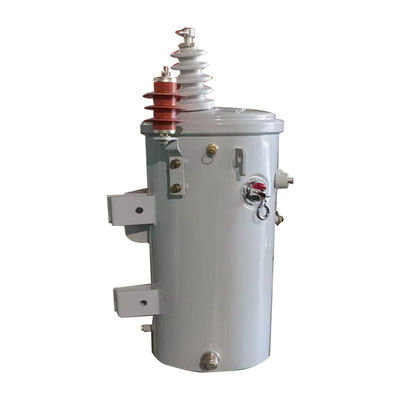

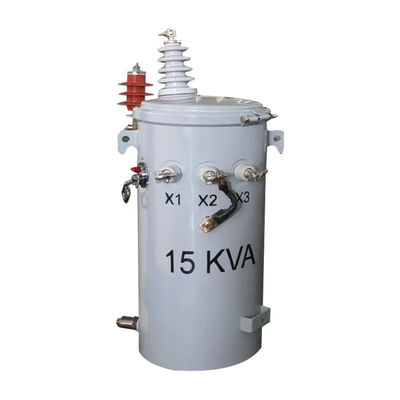

Óleo de transformador de distribuição de pólo de 15kva de fase única imerso 4160v a 240v
Características estruturais
O transformador é uma estrutura de vedação cilíndrica, cada um é fixado com dispositivos de aterramento, ganchos, alças de suporte que se ajustam à norma ANSI e uma ou duas buchas de alta tensão na tampa,bucha de baixa tensão na parede do tanque e do fecho ocularO trocador de toque deve ser ajustado com base nas instruções após a desligação.
Especificações
10kva-500kva Transformador monofásico imerso em óleo | ||||||
Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
Voltagem (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Desenhos de projeto
Características
1As tampas do tanque têm buchas de porcelana de alta tensão que vêm com terminais de anel, que podem acomodar cabos de alumínio ou cobre.
2A estrutura de costura circular da tampa do tanque garante uma distribuição uniforme das tensões e uma vedação fiável.
3Os parafusos de anel na parede do reservatório servem como bucha e terminal de baixa tensão e são revestidos de estanho.
4Este artigo vem com uma válvula de alívio de pressão que é capaz de auto-selar.
5De acordo com as normas ANSI, os ganchos de suspensão do transformador na parte superior e inferior estão em conformidade.
6O terminal de terra do tanque é um terminal de terra de parafuso.
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
