| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-15/4 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Fase: | Fase única | capacidade: | 15 Kva |
|---|---|---|---|
| Método de arrefecimento: | ONAN | Impedância: | 3,5% |
| Voltagem primária: | 11000V ou personalizado | Voltagem secundária: | 120/240 V |
| Material de enrolamento: | Cobre/Alumínio | Padrão: | DOE/ANSI/IEEE |
| Realçar: | Transformador montado num poste de 15 kW,Transformador montado em poste ANSI,Transformador de tipo de óleo IEEE |
||

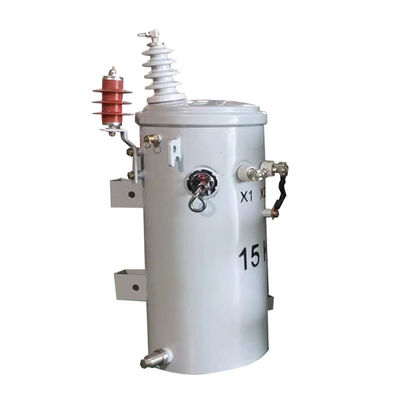

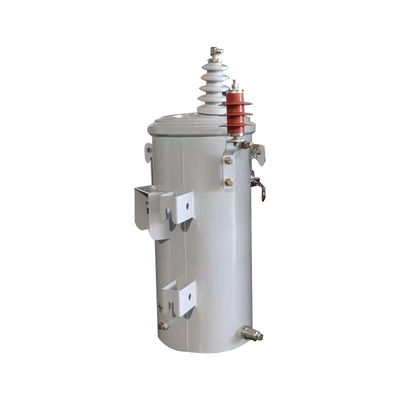

Tipo de instalação aérea IEEE ANSI Transformador montado em poste de fase única de 15kva 11000V a 240V
Característica de desempenho
1Os produtos são amplamente utilizados na transmissão e distribuição de energia das redes industriais e agrícolas.
2O núcleo de ferro é feito de chapa de silício-aço laminada a frio com alta condutividade de magnetismo e adota uma estrutura de tábua de puxagem, de modo que sua rota magnética seja curta, as perdas e o nível de ruído sejam baixos.
3O fio de compressão é adotado para enrolar, de modo que as perdas são baixas e têm boa capacidade de resistir a curto-circuito.
4O reservatório de óleo é de tipo sino com a estrutura do tipo de placa dobrável completa, tendo um exterior excelente e fácil de manutenção.
Dados principais
| Especificações do transformador montado em poste de 15 kVA | |||
| Potência nominal | 15 kVA | HV/LV Enrolamento | Alumínio |
| Tensão HV | 4.16 kV | Sem perda de carga | 55w |
| Voltagem LV | 120/240 V | Em perdas de carga | 153w |
| HV BIL | 125 kV | Frequência | 60 Hz |
| LV BIL | 30 kV | Cores | Cinza # 70 |
| Duração | 620 mm | Tanque e acessórios | 130 kg |
| Largura | 700 mm | Peso do óleo | 75 kg |
| Altura | 880 mm | Peso total | 255 kg |
| Polaridade | Aditivo | Impedância | 2.00% |
Desenhos de projeto
Acessórios
Especificações
| 10kva-500kva Transformador monofásico imerso em óleo | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Características
1As tampas do tanque têm buchas de porcelana de alta tensão que vêm com terminais de anel, que podem acomodar cabos de alumínio ou cobre.
2A estrutura de costura circular da tampa do reservatório garante uma distribuição uniforme das tensões e uma vedação fiável.
3Os parafusos de anel na parede do reservatório servem como bucha e terminal de baixa tensão e são revestidos de estanho.
4Este artigo vem com uma válvula de alívio de pressão que é capaz de auto-selar.
5De acordo com as normas ANSI, os ganchos de suspensão do transformador na parte superior e inferior cumprem.
6O terminal de terra do tanque é um terminal de terra de parafuso.
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
