Fase: | Três. | Frequência: | 50HZ/60Hz |
---|---|---|---|
elevação da temperatura: | 65° | Classe de isolamento: | E |
Tensão secundária: | 480Y/277 | Tipo: | Tipo de óleo montado em almofada |
tensão primária: | 20780V ou Personalize | Capacidade avaliado: | 3000 Kva |
Realçar: | Transformador montado em pad 25KV,Transformador montado em pad 3000 KVA,3P Transformador imerso em óleo 3000Kva |

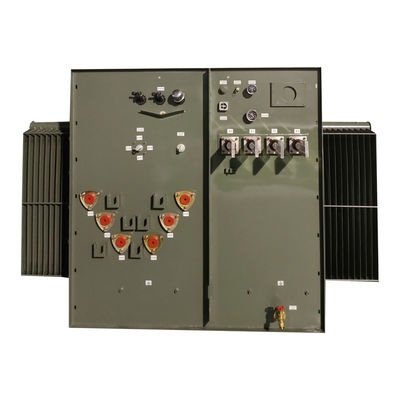

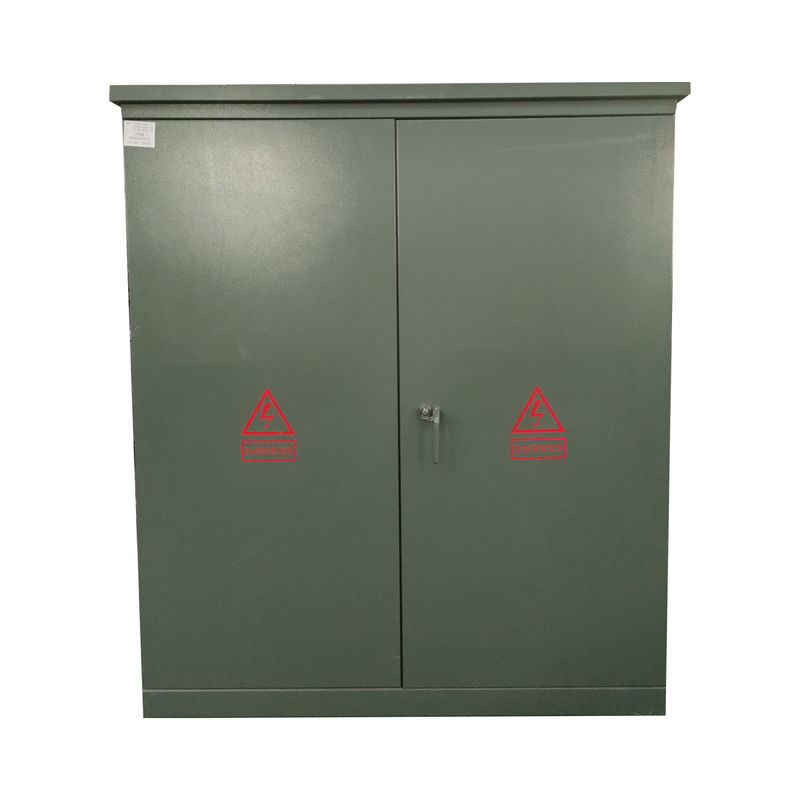

500 KVA/1000 KVA/2000 KVA Três fases Transformador de montagem de almofada tipo imerso em óleo 13,2KV
Desempenho
1A estrutura totalmente selada e isolada pode garantir a segurança da pessoa.
2Não só é utilizado para a rede de anéis, mas também para terminais.
3Baixa perda, baixo ruído, desempenho superior.
4Baixa temperatura, capacidade de sobrecarga.
5. Transformador adota estrutura especial e suas vantagens notáveis é de alta qualidade
Dados principais
Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
Configuração do transformador | Pad instalado cheio de líquido |
Fase | Três fases |
Capacidade | 3000 KVA |
Grupo de vetores | DYN1 |
Voltagem primária | 20780V |
Classe de tensão primária | Classe de 25 kV |
Voltagem secundária | 480Y/277 |
BIL secundário | 30 KV |
Frequência | 60 Hz |
Aumento da temperatura | 65°C |
Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
Classe de arrefecimento | KNAN; Auto-refrigeração |
Tap Changer | Mudança de toque de 5 posições |
Impedância (típica) | 50,0-7,5% Típico |
Material de enrolamento | Cobre |
Classificação da temperatura ambiente | 40°C |
Nível sonoro | 55 dBA |
Eficiência em % | 990,10% |
Especificações
Transformador de três fases montado em uma plataforma | ||||
Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
Perda sem carga (W) | Perda de carga (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
