Tipo de alimentação do transformador: | Almofada montada | Fase: | Fase única |
---|---|---|---|
Frequência: | 50HZ/60Hz | Impedância: | 10,0-4,5% Típico |
Classe de resfriamento: | EM UM; Auto-resfriado | tensão primária: | 4160GrdY/2400 |
Tensão secundária: | 240/120V | Material de enrolamento: | Cobre |
Realçar: | Transformador de distribuição montado em pad 100kva,Transformador de distribuição montado em plataforma 12470V,Transformador do tipo óleo DOE 50 Hz |

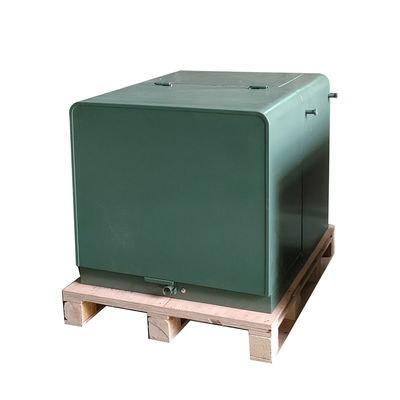

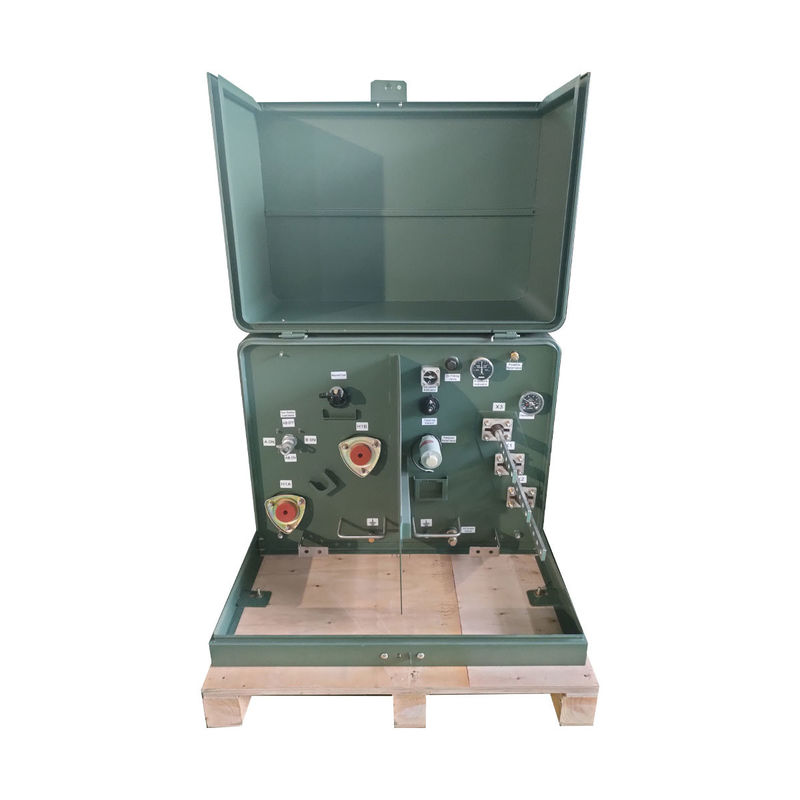

DOE 100kva Transformador de distribuição montou em plataforma de fase única 12470V
Descrição do produto
Característica de desempenho
1) Subestação de transformadores combinados, A parte superior do gabinete é com uma estrutura de lã de rocha de chapa de aço que tem um ducto de ventilação,pode reduzir a radiação solar de forma eficaz e garantir a dissipação de calor.
2) A superfície da concha inteira do armário pulveriza primer e tinta especiais que têm forte capacidade anticorrosiva.
3) O interior pode ser dividido em câmara de alta tensão, câmara de transformador e câmara de baixa tensão, respectivamente.Também é equipado com controle de temperatura dispositivo de escape automático para garantir a faixa de temperatura.
4) Cada unidade dispõe de um sistema de controlo e iluminação impecável.
5) O equipamento dos aparelhos está em conformidade com o requisito de protecção IP33, tem uma concepção, estrutura e tecnologia razoáveis, com boa qualidade e fácil manutenção.
Especificações
SEspecificação do transformador montado no pad | ||||||||
Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Características padrão
• Cumprir ou exceder as normas ANSI®, IEEE® e NEMA®
• Cumprir o padrão de eficiência energética do DOE 10 CFR Parte 431 para transformadores de distribuição
• Revestimento do reservatório superior a IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (apenas unidades de aço inoxidável)
• Conformidade total com a norma IEEE Std C57.12Requisitos de integridade do compartimento da norma.28TM-2005
• Placa de identificação gravada com laser
• Dispositivos de elevação de aço inoxidável retalhados
• Disposições de aterragem do tanque
• Dispositivo automático de redução de pressão
• Óleo mineral de qualidade elétrica
• Porta de dobradiça com alfinetes e barris de dobradiça de aço inoxidável
• Bolso de fechadura flutuante para fácil alinhamento
• Fecho de porta de aço inoxidável
• Previsões de enchimento e drenagem de óleo
• Sill removível
• Cobertura de tanque com cúpula soldada
• Poços de bucha de alta tensão - 200 A
Acessórios opcionais
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
