| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-500/12 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$150000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Fase: | Três. | tipo do transformador: | Almofada montada, Compartmental-tipo |
|---|---|---|---|
| Capacidade: | 500KVA | Classe de isolamento: | E |
| tensão primária: | 13200V | Tensão secundária: | 208Y/120 |
| elevação da temperatura: | 65°C | Eficiência: | 99% |
| Realçar: | Transformador montado no pad 500 Kva,Transformador montado em plataforma 208v,99% de eficiência Transformador tipo óleo |
||
Descrição do produto

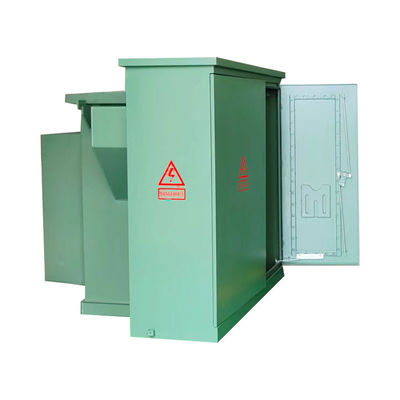

| Nome do produto | Transformador ANSI de três fases montado numa almofada |
| Voltagem nominal | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV ou 33KV ou 35KV |
| Capacidade nominal | 50 KVA ~ 5000 KVA |
| Padrão | IEC, ANSI, DIN, BS, GB ou outro |
| Materiais para o núcleo e para o enrolamento | Núcleo metálico amorfo, enrolamento de cobre ou de alumínio. |
Fotos da fábrica
Desempenho
1) Não há tanque de armazenamento de óleo, a altura do transformador é reduzida, pode poupar espaço de instalação e custos de transporte.
2) A elasticidade do radiador corrugado pode compensar a variação do volume de óleo causada pela variação de temperatura.
3) A caixa é o reservatório de radiador ondulado, não só tem a função de arrefecimento, mas também tem a função de "respiração".
4) o óleo do transformador não entra em contacto com o ar,que impede efetivamente que o oxigénio e a água mergulhem no transformador e conduzam à deterioração do desempenho (envelhecimento dos materiais e do óleo).
5)Nova estrutura de enrolamento de alta e baixa tensão, arranjo razoável do tubo de óleo e ligação que aumentam a capacidade de resistência mecânica e anti curto-circuito.
6) Utilizamos circuitos em espiral com trajetória longitudinal do óleo para produzir um melhor efeito de arrefecimento.Melhoramos o suporte eficaz da face terminal do loop para fortalecer a capacidade de eletricidade anti-circuito curto.
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
