| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-100/15 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| tipo do transformador: | Almofada montada | Método refrigerando: | EM UM; Auto-resfriado |
|---|---|---|---|
| Frequência: | 50HZ/60Hz | Nível da isolação: | A/E |
| tensão primária: | 13200GrdY/7620 | Tensão secundária: | 240/120V (L-N-L) |
| Capacidade: | 100kVA | Fase: | Fase única |
| Realçar: | Transformador de alimentação por circuito de 100 kW,Transformador de alimentação de ciclo de fase única,Tipo de óleo do transformador 12 |
||

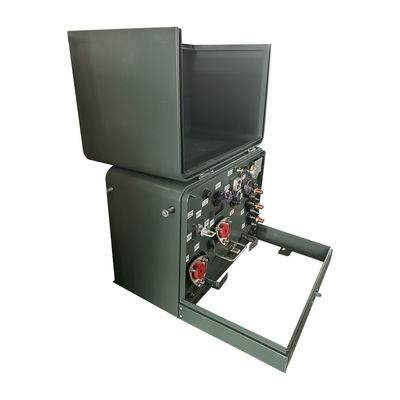

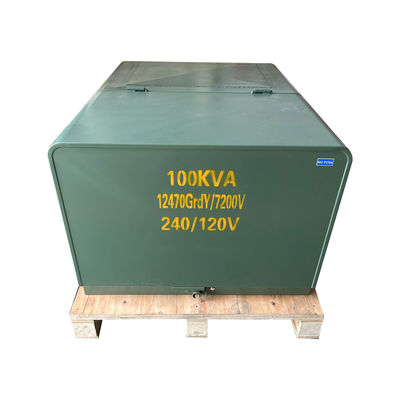

Transformador de alimentação em loop montado em pad 100kva de fase única 34,5kv 13,2kv 12,4 Kv
Resumo
1) Os transformadores montados em uma única camada são colocados num armário com portas e fechaduras, geralmente situados no exterior.
2)Todos estes transformadores de distribuição são isolados a óleo, refrigerados a Sef, disponíveis em circuito ou em alimentação radial e são de frente morta.
3) Estes transformadores existem em duas configurações básicas, de alimentação por rádio e de alimentação por circuito, que são selecionadas com base no tipo de circuito em que os transformadores serão inseridos.
Detalhes do produto
Características
• Cumprir ou exceder as normas ANSI®, IEEE® e NEMA®
• Cumprir o padrão de eficiência energética do DOE 10 CFR Parte 431 para transformadores de distribuição
• Revestimento do reservatório superior a IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (apenas unidades de aço inoxidável)
• Conformidade total com a norma IEEE Std C57.12Requisitos de integridade do compartimento da norma.28TM-2005
• Placa de identificação gravada com laser
• Dispositivos de elevação de aço inoxidável retalhados
• Disposições de aterragem do tanque
• Dispositivo automático de redução de pressão
• Óleo mineral de qualidade elétrica
• Porta de dobradiça com alfinetes e barris de dobradiça de aço inoxidável
• Bolso de fechadura flutuante para fácil alinhamento
• Fecho de porta de aço inoxidável
• Previsões de enchimento e drenagem de óleo
• Sill removível
• Cobertura de tanque com cúpula soldada
• Poços de bucha de alta tensão - 200 A
Especificações
| SEspecificação do transformador montado no pad | ||||||||
| Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Acessórios opcionais
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
