| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | SG-10 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Fase: | 3a Fase | Nível de proteção de gabinetes: | Proteção IP20 |
|---|---|---|---|
| Capacidade: | 10KVA | Nível de isolamento: | F/H |
| Voltagem primária: | 380V 400V 440V 480V personalizado | Voltagem secundária: | 110V/ 120V/ 208V/ 220V/ 230V/ 240V/ 380V/ 415V/ 480V (ou personalizado) |
| Frequência: | 50 Hz/60 Hz | Método de arrefecimento: | Refrigerar natural ou de ar |
| Realçar: | Transformador de isolamento de tipo seco de 10kva,Transformador de isolamento de tipo seco de 400 V,Transformador de tipo seco |
||

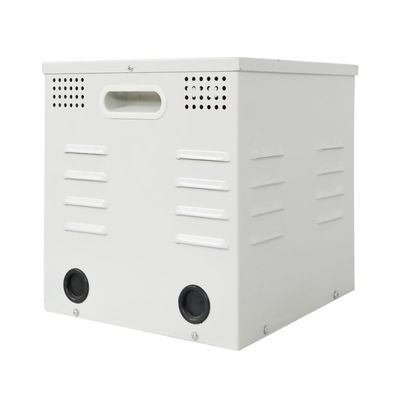

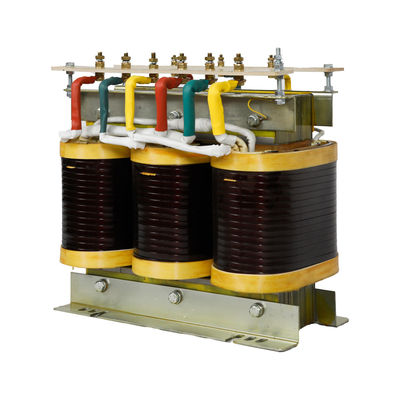

Transformador de isolamento de tipo seco de 10kva 3 fases de 208V 220V a 380V 400V
Resumo
Os transformadores de tipo tricoerente da série SG são amplamente utilizados em corrente alternada de 50 a 60 Hz, tensão de entrada e de saída não superior a 500 V, fonte de alimentação trifásica em diversas ocasiões.Para uma variedade de alavancas de tensão de entrada e saída, junção de grupos, regulação do número e localização de voltas (normalmente ± 5%), atribuição da capacidade de enrolamento, enrolamento secundário de fase única é equipado com, o uso de circuitos rectificadores, tomar concha ou não,etc.
De acordo com as exigências do utilizador, o produto pode ser meticulosamente concebido e produzido.
principal da
| Nome do produto | Venda direta de fábrica de transformador de três fases de 208V 220V a 380V 400V 440V 480V 10KVA |
| Modelo de produto | SG/QZB/SBK/Transformador de potência/ZSG/SBDG/EPS UPS |
| Material de enrolamento | Fios de cobre esmaltados ou de alumínio esmaltados |
| Capacidade | 0.1KVA-2500KVA |
| Voltagem de entrada | Personalizado |
| Tensão de saída | Personalizado |
| Frequência | 50/60 Hz |
| Tipo de ligação | DYN11/YYN0 |
| Nível de isolamento | F/H |
| Nível de protecção dos recintos | Proteção IP20 |
| Teste de estanqueidade sob pressão | "Fusão" superior a 1 kV; |
| "Tempo de transmissão" | |
| Secundário ao solo de segurança1,5KV/min | |
| Resistência ao isolamento | "Fusão" de potência superior a 100 W; |
| "Fluorescência" (Fluorescência) | |
| Secundário ao solo de segurança 1500V>100 megohm | |
| Resistência do solo | 25A < 100milliohm |
| Teste de resistência à tensão por indução | 125Hz / 800V / 60s |
| Método de arrefecimento | Refrigeração natural ou a ar |
| Aumento da temperatura | ≤ 125K |
| Taxa de transformação | < 3% |
| Corrente transportadora de ar | < 3% |
| Voltagem de impedância | cerca de 4,5% |
| Perdas totais | 4% |
| Eficiência | 80% a 99% |
| Temperatura de funcionamento | -15°C-40°C (40°C, 90%R.H., 56 dias) |
| Temperatura de armazenamento | -25°C~100°C ((40°C, 90%R.H., 56 dias) |
| Certificado | CE, ISO |
Especificações
| Modelo (KVA) |
Voltagem primária | Voltagem secundária | Tabela de grupos de acoplamento | Dimensão da forma | Dimensão de montagem | K*J | Dimensão da caixa | |||||
| Bmax | Dmax ± 5 | Emax | A | C ± 5 | Bmax | Dmax ± 5 | Emax | |||||
| SG-10KVA | 660 400 380 200 |
380 220 110 36 |
Sim, sim. R/d D/ano D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
| SG-15KVA | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
| SG-20KVA | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
| SG-30KVA | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
| SG-50KVA | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
| SG-80KVA | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
| SG-100KVA | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
| SG-300KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
| SG-500KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
| SG-1000KVA | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
| SG-2000KVA | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
| SG-3000KVA | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
| SG-4000KVA | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
| SG-5000KVA | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
| SG-6000KVA | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 | |||
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
