| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-100/15 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$150000 |
| Detalhes da embalagem: | CASE DE PLYWOOD |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Capacidade: | 100kVA | Fase: | Fase única |
|---|---|---|---|
| Voltagem primária: | 13200V | Voltagem secundária: | 240/120V |
| Método de arrefecimento: | EM UM; Auto-resfriado | Estampado: | ANSI IEEE |
| Aumento da temperatura: | 65°C | Impedância: | 4,5% |
| Realçar: | Transformador ANSI montado em plataforma,Transformador montado no pad pad pad pad pad,Transformador monofásico personalizado |
||

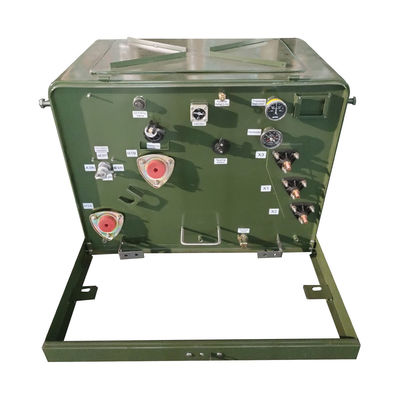

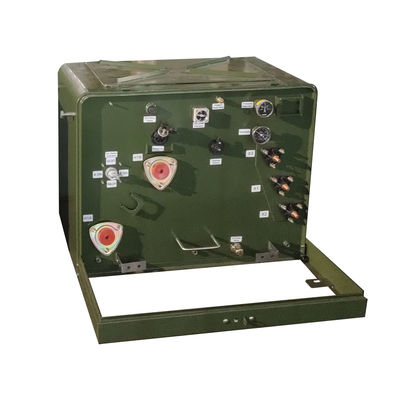

ANSI IEEE Standard 100KVA Transformador monofásico montado em pad 13200V a 240V
Características
• Cumprir ou exceder as normas ANSI®, IEEE® e NEMA®
• Cumprir o padrão de eficiência energética do DOE 10 CFR Parte 431 para transformadores de distribuição
• Revestimento do reservatório superior a IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (apenas unidades de aço inoxidável)
• Conformidade total com a norma IEEE Std C57.12Requisitos de integridade do compartimento da norma.28TM-2005
• Placa de identificação gravada com laser
• Dispositivos de elevação de aço inoxidável retalhados
• Disposições de aterragem do tanque
• Dispositivo automático de redução de pressão
• Óleo mineral de qualidade elétrica
• Porta de dobradiça com alfinetes e barris de dobradiça de aço inoxidável
• Bolso de fechadura flutuante para fácil alinhamento
• Fecho de porta de aço inoxidável
• Previsões de enchimento e drenagem de óleo
• Sill removível
• Cobertura de tanque com cúpula soldada
• Poços de bucha de alta tensão - 200 A
TEspecificação técnica
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
desenho do produto
Acessórios
• Freio de carga em 4 posições
• Várias tensões ou torneiras
• Interruptores de múltipla tensão ou de mudança de toque operáveis externamente para uma operação segura
• Tanque de aço inoxidável, fundo do tanque, limiar, porta e/ou hardware
• Disponível uma variedade de pá e terminais para buchas secundárias
• Insertos de buchas de alta tensão
• Conectores de terra
• Bocas de alta tensão de uma peça
• Fluido EnvirotempTM FR3TM
• Interruptores de desligamento de carga
• válvula de drenagem/de amostragem
• Medidor de vácuo de pressão
• Medidor de nível do líquido
• Medidor de temperatura
Fotos da fábrica
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
