| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-50/15 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | CASE DE PLYWOOD |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Fase: | Fase única | Capacidade: | 50Kva ou personalizar |
|---|---|---|---|
| Método de arrefecimento: | EM UM; Auto-resfriado | Frequência: | 60 Hz |
| Voltagem primária: | 12470GrdY/7200 | Voltagem secundária: | 120/240 V |
| Aumento da temperatura: | 65°C | padrão: | ANSI/IEEE |
| Realçar: | Transformador de distribuição imerso em óleo de 50 kW,Transformador de distribuição imerso em óleo de 240 V,Transformador ONAN montado em poste |
||

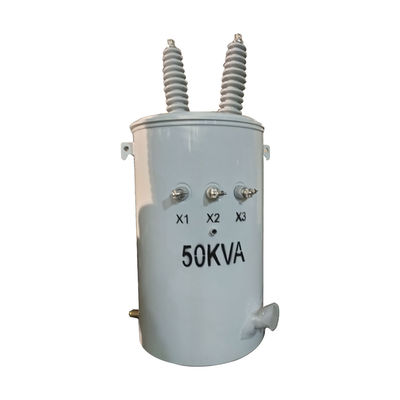

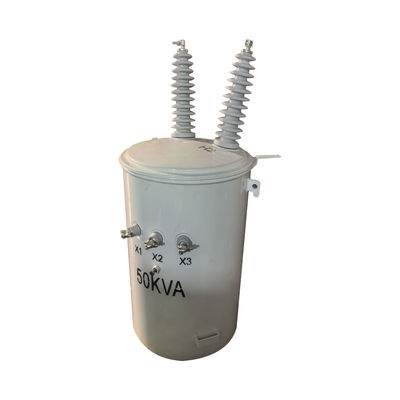

12.4kv 240v 50kva Transformador de distribuição imerso em óleo Transformador montado em pólo de fase única
Descrição
Na rede de distribuição com fonte de alimentação descentralizada, o transformador monofásico tem vantagens significativas como transformador de distribuição.Pode reduzir o comprimento das linhas de distribuição de baixa tensãoO sistema utiliza uma estrutura de núcleo de ferro enrolado de alta eficiência e poupança de energia.O transformador é caracterizado pela adoção de um método de instalação de suspensão de tipo de montagem de poste, pequeno volume, pequeno investimento na construção de infra-estruturas, redução do raio de alimentação de baixa tensão e pode reduzir as perdas de linha de baixa tensão em mais de 60%.O transformador adota uma estrutura totalmente selada com forte capacidade de sobrecarga, alta fiabilidade em funcionamento contínuo, manutenção simples e longa vida útil.
Dados principais
| Especificações do transformador monopólio de fase única de 100 kVA | |||
| Eficiência energética | CSA C802.1 | Polaridade | Aditivo |
| Doenças sexualmente transmissíveis | CSA C2.1 | HV/LV Enrolamento | Alumínio |
| Potência nominal | 100 kVA | Sem perda de carga | 208w |
| Tensão HV | 12.47kV Delta | Em perdas de carga | 753w |
| Voltagem LV | 240/120 | Frequência | 60 Hz |
| HV BIL | 125 kV | Vectorgroup | II6 |
| LV BIL | 30 kV | Cores | Cinza |
| Duração | 730 mm | Tanque e acessórios | 435 kg |
| Largura | 890 mm | Peso do óleo | 165 kg |
| Altura | 1110 mm | Peso total | 675 kg |
| Impedância | 2.93% | Método de arrefecimento | ONAN |
Especificações
| 10kva-500kva Transformador monofásico imerso em óleo | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Desenhos de projeto
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
