| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-225/15 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000set/month |
| Fase: | 3a Fase | Capacidade: | 300KVA |
|---|---|---|---|
| Voltagem primária: | 12470GrdY/7200V | Voltagem secundária: | 480Y/277 |
| Frequência: | 60 hertz | Aumento da temperatura: | 65°C |
| Impedância (típica): | 50,0-7,5% Típico | Eficiência: | > 9910 |
| Realçar: | Transformador montado em plataforma 12470v,Transformador montado em pad 300Kva,Transformador eléctrico imerso em óleo |
||

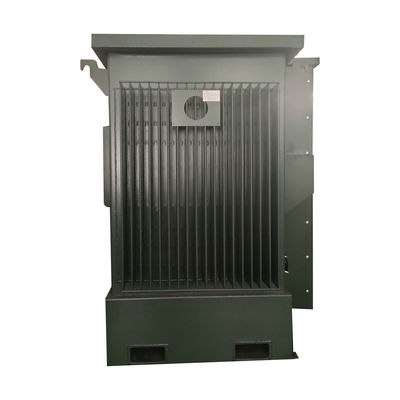

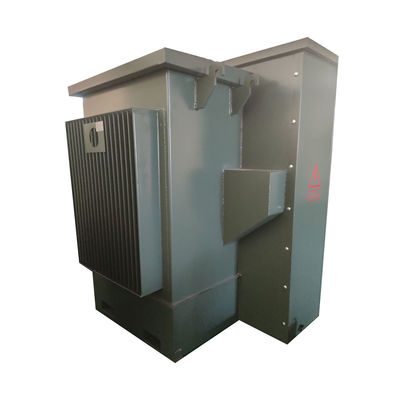

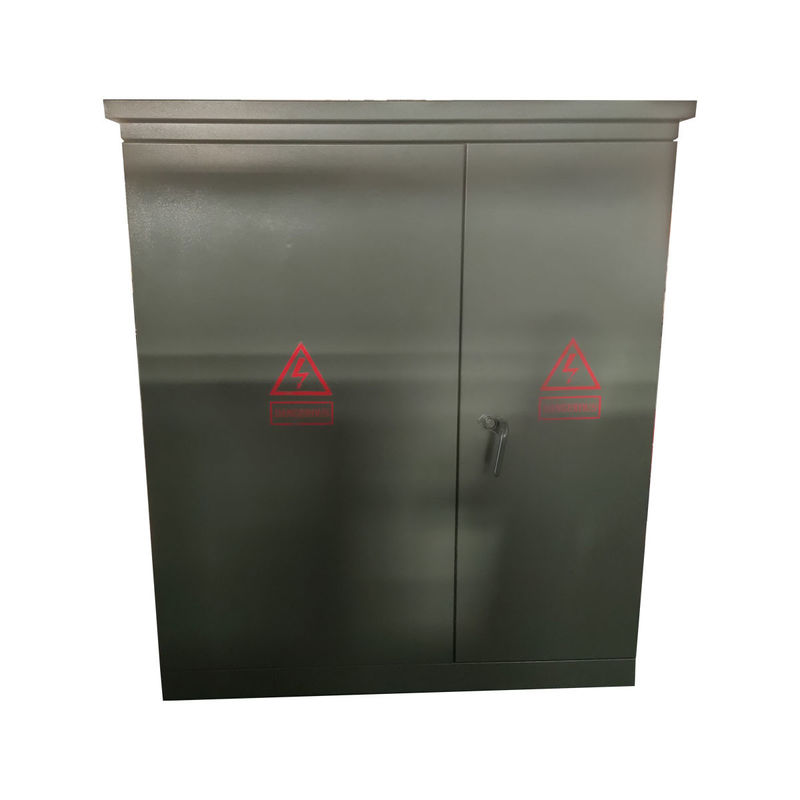

300 Kva Três fases de óleo imerso Pad elétrico montado tipos transformador 12470v
Descrição
1Os transformadores montados em almofadas são fabricados em potências até 10000 kVA.
2. o transformador montado numa almofada é concebido e testado em conformidade com normas como CSA, IEEE c.57, e DOE, conforme aplicável.
3Os transformadores montados em pads são cheios de óleo e têm um design resistente a adulterações.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Três fases |
| Capacidade | 300 KVA |
| Grupo de vetores | Não. |
| Voltagem primária | 12470GrdY/7200 |
| Classe de tensão primária | Classe de 15 kV |
| Fasor primário | Wye em terra |
| BIL primário | 95 KV |
| Voltagem secundária | 480Y/277 |
| Classe de tensão secundária | 1Classe de 2 kV |
| Fasor secundário | Wye-N |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância (típica) | 10,2-6,0% Típico |
| Tipo de ligação primária | Frente morta |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Peso total (liquido cheio) * | 3,637 lb |
| Eficiência em % | 99.00% |
| Sem perda de carga (em watts) | +/- 500 W |
| Perda de carga total (em watts) a 100% | +/- 3 000 W |
| Perda de carga total (em watts) a 100% | +/- 3500 W |
Fotos da fábrica
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
