Fase: | 3a Fase | Capacidade: | 1000KVA ou personalizado |
---|---|---|---|
Voltagem primária: | 34500V ou personalizado | Voltagem secundária: | 208Y/120 |
Grupo de vetores: | Dyn1 | Aumento da temperatura: | 65°C |
Impedância (típica): | 50,0-7,5% Típico | Classe de resfriamento: | KNAN; Auto-refrigeração |
Realçar: | Transformador imerso em óleo de fase 3,Transformador imerso em óleo 208V,Transformador montado em pad 1000Kva |

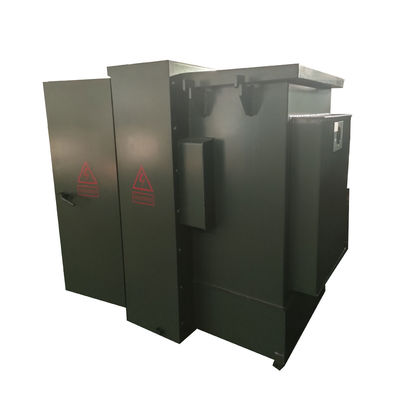

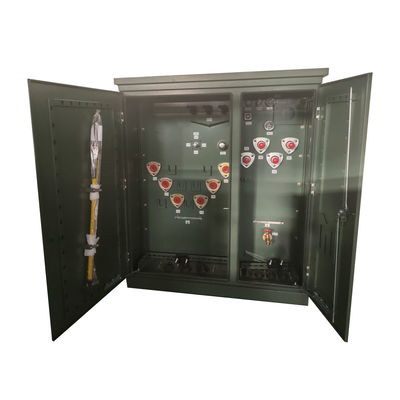

1000 Kva 3 fases Pad montado Transformador imerso em óleo 34500V a 208V
Desempenho
1) Não há tanque de armazenamento de óleo, a altura do transformador é reduzida, pode poupar espaço de instalação e custos de transporte.
2) A elasticidade do radiador corrugado pode compensar a variação do volume de óleo causada pela variação de temperatura.
3) A caixa é o reservatório de radiador ondulado, não só tem a função de arrefecimento, mas também tem a função de "respiração".
4) o óleo do transformador não entra em contacto com o ar,que impede efetivamente que o oxigénio e a água mergulhem no transformador e conduzam à deterioração do desempenho (envelhecimento dos materiais e do óleo).
5)Nova estrutura de enrolamento de alta e baixa tensão, arranjo razoável do tubo de óleo e ligação que aumentam a capacidade de resistência mecânica e anti curto-circuito.
6) Utilizamos circuitos em espiral com trajetória longitudinal do óleo para produzir um melhor efeito de arrefecimento.Melhoramos o suporte eficaz da face terminal do loop para fortalecer a capacidade de eletricidade anti-circuito curto.
Dados principais
Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
Configuração do transformador | Pad instalado cheio de líquido |
Tipo de alimentação do transformador | Alimentação do circuito |
Fase | Três fases |
Capacidade | 1 MVA (1000 KVA) |
Grupo de vetores | DYN1 |
Voltagem primária | 34500V |
Classe de tensão primária | Classe de 35 kV |
Fasor primário | Delta |
BIL primário | 150 kV |
Voltagem secundária | 208Y/120 |
Classe de tensão secundária | 1Classe de 2 kV |
Fasor secundário | Wye-N |
BIL secundário | 30 KV |
Frequência | 60 Hz |
Aumento da temperatura | 55/65°C |
Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
Classe de arrefecimento | KNAN; Auto-refrigeração |
Tap Changer | Mudança de 5 posições |
Impedância | 50,0-7,5% Típico, meta 5,75% |
Tipo de ligação primária | Frente morta |
Método de proteção primária sobre corrente | Fusão, imersão em óleo |
Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
Material de enrolamento | Cobre |
Classificação da temperatura ambiente | 40°C |
Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
Nível sonoro | 58 dBA |
Dimensões* | 73"W x 69"D x 73"H |
Peso total (liquido cheio) * | 6,834 lb |
Eficiência em % | 99.20% |
Sem perda de carga (em watts) | +/- 1,300 W |
Perda de carga total (em watts) a 100% | +/- 8,500 W |
Fotos da fábrica
Especificações
Transformador de três fases montado em uma plataforma | ||||
Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
Perda sem carga (W) | Perda de carga (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
