Lugar de origem: | China |
---|---|
Marca: | WINLEY |
Certificação: | CE,ISO |
Número do modelo: | S-1000/15 |
Quantidade de ordem mínima: | 1 unidade |
Preço: | $5000-$150000 |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 30 dias |
Termos de pagamento: | T/T |
Habilidade da fonte: | 1000 conjuntos/mês |
tipo do transformador: | Almofada montada, Compartmental-tipo | Capacidade: | 1 MVA (1000 KVA) |
---|---|---|---|
Voltagem primária: | 12470GrdY/7200 | Voltagem secundária: | 208Y/120 |
Frequência: | 60 hertz | Classe de resfriamento: | KNAN; Auto-refrigeração |
Impedância (típica): | 50,75% | Eficiência: | 99,20% |
Realçar: | Transformador submerso em óleo,Transformador montado em plataforma 1000kva,Transformador imerso em óleo 15 kW |

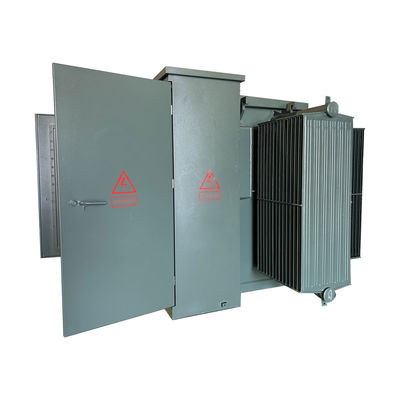

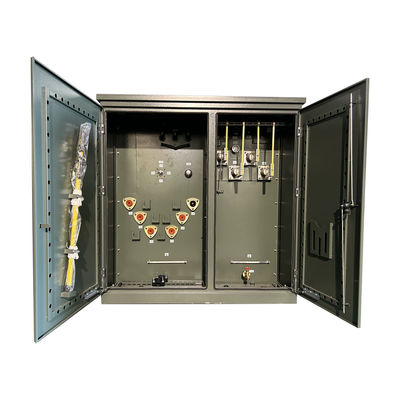

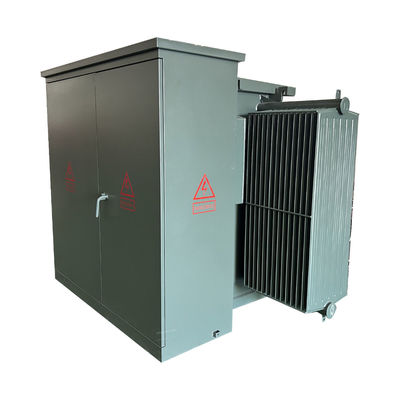

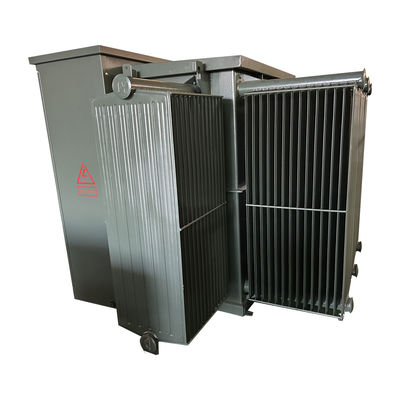

Pad elétrico trifásico montado Step Down Transformador imerso em óleo 1000kva 15kv
Resumo
A WINLEY oferece uma linha completa de transformadores de distribuição de três fases, com pads montados, que cumprem as normas ANSI®/IEEE® aplicáveis.,É adequado para ocasiões de alta tensão e de grande capacidade, como subestações de energia, consumo de energia industrial, etc. Em cenários de alta carga e alta tensão,transformadores imersos em óleo têm melhor desempenho e estabilidade.
Desempenho
1) A estrutura é compacta e razoável, e o volume é pequeno, que é apenas cerca de um terço da caixa de mudança de estilo europeu da mesma capacidade;
2) Estrutura totalmente selada e totalmente isolada, sem necessidade de instalar barreiras de segurança e garantia fiável de segurança pessoal;
3) Há uma variedade de esquemas de alimentação para os utilizadores escolherem, que podem adoptar a alimentação terminal e realizar a rede de anel ou a alimentação dupla;
4) É adotado o transformador de potência S11 imerso em óleo, que apresenta baixas perdas, baixa elevação de temperatura e grande capacidade de sobrecarga;
5) Para a protecção são utilizados dois fusíveis (fusível de protecção de reserva + fusível de ligação).e o fusível com fusível de ligação tem as características de dupla sensibilidade à corrente e à temperatura para garantir o funcionamento seguro e fiável do produto;
Dados principais
Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
Configuração do transformador | Pad instalado cheio de líquido |
Tipo de alimentação do transformador | Alimentação do circuito |
Fase | Três fases |
Capacidade | 1 MVA (1000 KVA) |
Voltagem primária | 12470GrdY/7200 |
Classe de tensão primária | Classe de 15 kV |
Fasor primário | Wye em terra |
BIL primário | 95 KV |
Voltagem secundária | 208Y/120 |
Classe de tensão secundária | 1Classe de 2 kV |
BIL secundário | 30 KV |
Frequência | 60 Hz |
Aumento da temperatura | 65°C |
Classe de arrefecimento | KNAN; Auto-refrigeração |
Tap Changer | Mudança de 5 posições |
Impedância (típica) | 50,75% |
Material de enrolamento | Cobre |
Classificação da temperatura ambiente | 40°C |
Nível sonoro | 58 dBA |
Classificação de elevação | 3300ft (1000 metros) acima do nível do mar |
Dimensões | 89' W x 59' D x 64' H |
Peso | 8200 libras |
Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
Eficiência em % | 99.20% |
Sem perda de carga (em watts) | +/- 1,300 W |
Perda de carga total (em watts) a 100% | +/- 8,500 W |
Características padrão
Os transformadores montados em almofadas são fabricados em potências nominais de cerca de 75 a cerca de 5000 kVA e muitas vezes incluem fusíveis e

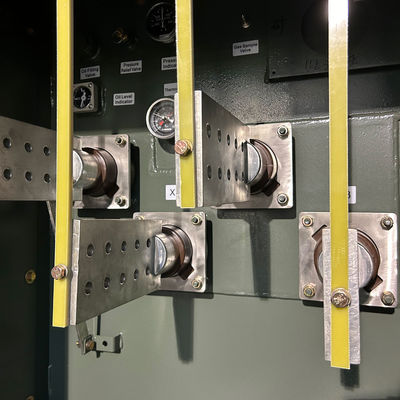

Os cabos de alimentação primários estão ligados por conectores de cotovelo, que podem ser accionados quando alimentados com um "hot stick" e
permite flexibilidade na reparação e manutenção.
O nosso transformador montado em pad é projetado e testado de acordo com os padrões da indústria, incluindo CSA, ANSI C.57DOE e IEEE, conforme aplicável.
Desenhos técnicos
Especificações
Capacidade nominal | Perda (s) | Dimensão ((mm) | Peso ((kg) | ||||
Perda sem carga ((W)) | Perda de carga | W | D | H | Peso do óleo (L) | Peso total (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
