Lugar de origem: | China |
---|---|
Marca: | WINLEY |
Certificação: | CE,ISO |
Número do modelo: | S-500/15 |
Quantidade de ordem mínima: | 1 unidade |
Preço: | $5000-$150000 |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 30 dias |
Termos de pagamento: | T/T |
Habilidade da fonte: | 1000 conjuntos/mês |
Fase: | 3a Fase | Capacidade nominal: | 75 KVA-50000 KVA |
---|---|---|---|
Voltagem primária: | 12470GrdY/7200 | Voltagem secundária: | 208Y/120 |
Frequência: | 50/60 Hz | Classe de resfriamento: | KNAN; Auto-refrigeração |
Material de enrolamento: | De cobre \ de alumínio | Materiais: | Chapa de aço do silicone |
Realçar: | 12470v Transformador montado em plataforma,Transformador montado em pad,Transformador trifásico de 500 kW |

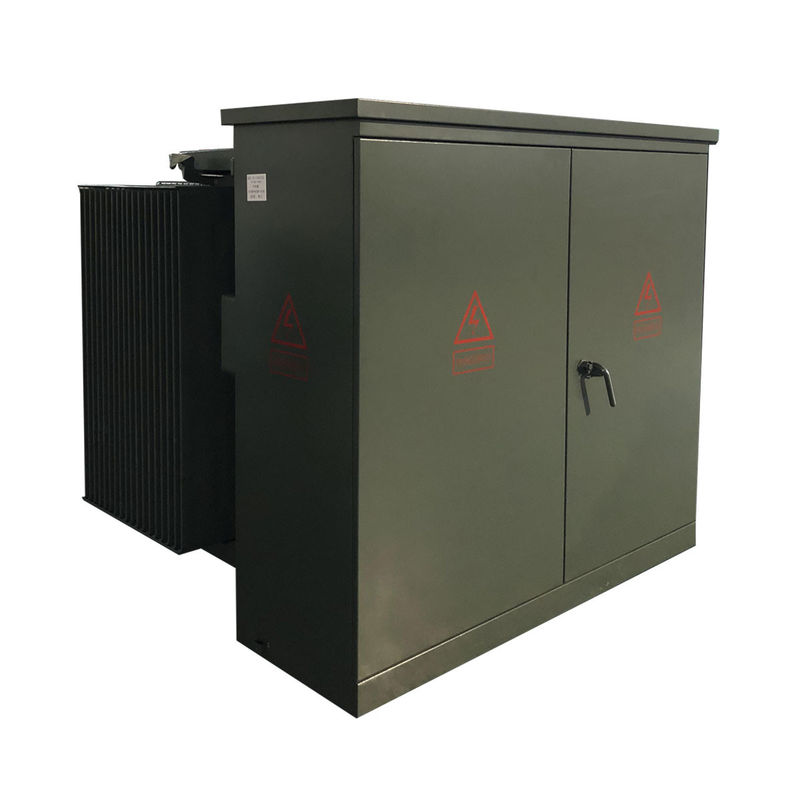

Transformador de três fases montado em pads de 500kV, passo para baixo 12470v para 208v
Resumo
O transformador de três fases montado em almofada mergulha o interruptor de carga e o fusível no lado de alta tensão do transformador com o núcleo e os enrolamentos do transformador no mesmo tanque de óleo,tem as vantagens da estrutura avançada, desempenho fiável, poupança de energia e redução do consumo, utilização flexível, forte adaptabilidade e vantagens económicas.
Descrição
Podemos fazer esta subestação como requerimento do utilizador e dos clientes sob o seu desenho/diagrama de linha única (SLD) e necessidade.V. padrão IEC62271-200. Compartimento HV e LV com função completa.
1O compartimento H.V. tem vários métodos de alimentação ao testar a alimentação em 1 vez, também pode ser instalado com aparelhos de teste H.V. para atingir a demanda de teste H.V.
2) O compartimento do transformador pode ser escolhido S11, S13 ou outro transformador de baixo consumo de óleo e transformador tipo seco.O compartimento do transformador tem sistemas de arrefecimento e iluminação automáticos.
3.) Compartimento de baixa tensão pode ser feito de acordo com as necessidades dos usuários, ele adota estrutura fixa ou montada para ser sistema de alimentação elétrica, tem muitas funções como distribuição de luz,distribuição de energia, energia reativa, testes de potência elétrica, etc. para melhorar a qualidade da distribuição de energia e satisfazer o utilizador.
PadrãoCaracterísticas

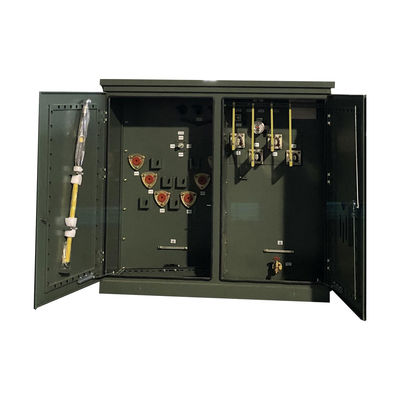

1- Comutação primária.
- Mudança de posição.
2) 4 posições interruptor de travagem de carga, pode ser operado com uma vara quente e permite flexibilidade na reparação e manutenção.
2. ligação de terminação
1) Os cabos de alimentação primários estão ligados por conectores de cotovelo.
2) Poços de bucha com fixação externa e inserções de travagem de carga.
3)Buscas integradas de travagem de carga ou não de travagem de carga.
4) Terminação secundária Disponível um suporte para espadas com 4 buracos, 6 buracos, 8 buracos, 10 ou 12 buracos.
3Dispositivo de protecção
1) Fusíveis de baioneta, fusíveis limitadores de corrente de alcance parcial.
2) Dispositivo automático de redução de pressão.
3) Medidor do nível de óleo.
4) Medidor de temperatura do óleo.
5) Medidor de vácuo de pressão.
6) Válvula de drenagem com amostrador.
7) Classe de distribuição, detectores de óxidos metálicos, 3-36 kV.
8)Classe de distribuição, detectores de relâmpagos de tipo válvula, 3-27 kV.
Desenhos técnicos
Especificações
Capacidade nominal | Perda (s) | Dimensão ((mm) | Peso ((kg) | ||||
Perda sem carga ((W)) | Perda de carga | W | D | H | Peso do óleo (L) | Peso total (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
