| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | SCB10-2500/15 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $10000-$100000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Três. | Capacidade nominal: | 2500KVA ou personalizado |
|---|---|---|---|
| Método de arrefecimento: | AN/AF | Voltagem de entrada: | 13200 |
| Tensão de saída: | 480Y/277 | padrão: | AS60076 |
| Materiais essenciais: | Aço do silicone | Aumento da temperatura: | 100℃ |
| Realçar: | Transformador de distribuição elétrica de resina epoxi,Transformador de distribuição elétrica de 2500kva,Transformador de resina epoxi 13200V |
||

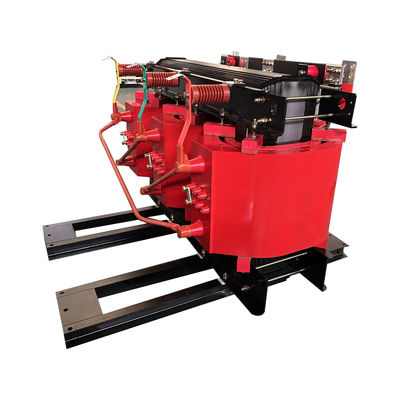

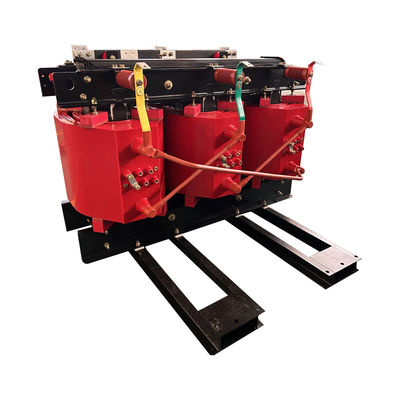

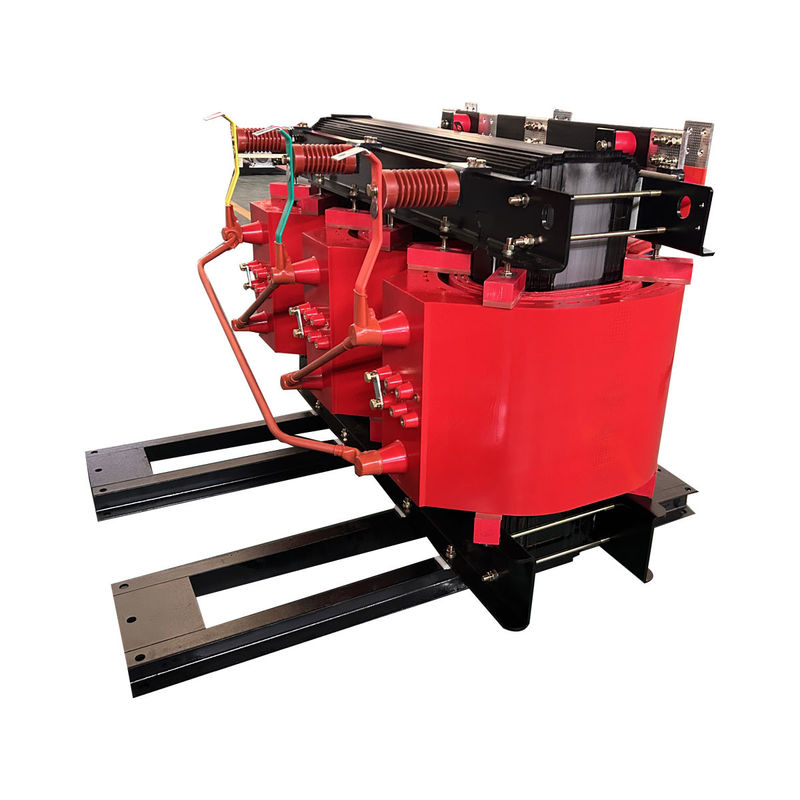

Transformador de distribuição elétrica de tipo seco de resina epóxi de 2500kva
Característica de desempenho
1) O núcleo de ferro é fabricado em chapas de aço de silício de alta qualidade. A superfície é revestida com um revestimento anticorrosivo e uma boa dissipação de calor para garantir a baixa perda e resistência à corrosão do transformador.
2) O enrolamento de alta tensão tem uma descida contínua do disco com um condutor de tira ((alumi num ou cobre) e isolamento de dupla camada.
3) O enrolamento de baixa tensão é feito de folha de alumínio ou cobre e enrolado com folha isolante pré-pregravada com resina epóxi.
4) The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) Na câmara de fundição a vácuo, a resina é derramada no molde para curar e formar uma estrutura de corpo de FRP de alta resistência.
características estruturais
Dados principais
| Tipo | Tipo seco, de resina fundida |
| Número do modelo | SCB10-2500KVA/15~0,4KV |
| Fases | 3 |
| Capacidade nominal |
2500KVA
|
| Tipo de isolamento | F/H |
| Método de arrefecimento | AN/AF |
| Voltagem primária | 13200V |
| Voltagem secundária | 480Y/277 |
| Grupo de vetores |
Dy11
|
| Faixa de exploração | ± 2 × 2.5 |
| Frequência nominal | 50 Hz/60 Hz |
| Aumento da temperatura | 100°C |
| Impedância | 50,7% |
| Perda sem carga | 2070W |
| Perda de carga ((120°C) | 8780W |
| Material de enrolamento | Alumínio ou cobre |
| Taxa IP | IP00 a IP54 |
|
Peso
|
11500 |
| Material do núcleo | Aço de silício |
| Padrão | ANSI,IEC |
| Certificado | CE/ISO |
Especificações
| Capacidade nominal | Alta tensão | Baixo | Símbolo de ligação | Perda sem carga | Perda de carga | Não há corrente de carga | Peso | Impendência de curto-circuito |
| (KVA) | (KV) | Voltagem | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Sim, sim. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
características estruturais
1)O núcleo de ferro é fabricado em chapas de aço de silício de alta qualidade.A superfície é revestida com um revestimento anticorrosivo e uma boa dissipação de calor para garantir a baixa perda e resistência à corrosão do transformador.
2) O enrolamento de alta tensão tem uma queda contínua para baixo do disco com um condutor de tira ((alumi num ou cobre) e isolamento de dupla camada. Os enrolamentos são fundidos sob vácuo com resina epoxi.
3)O enrolamento de baixa tensão é feito de folha de alumínio ou cobre e enrolado com folha isolante pré-incrustada com resina epoxi.A bobina é curada num forno para formar um enrolamento muito compacto.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Na câmara de fundição a vácuo, a resina é derramada no molde para curar e formar uma estrutura de corpo de FRP de alta resistência.
