| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-300/15 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Fase 3 | Capacidade: | 3000KVA ou personalizado |
|---|---|---|---|
| Voltagem primária: | 12470V | Voltagem secundária: | 480Y/277 |
| Frequência: | 60 hertz | Classe de resfriamento: | KNAN/ONAN |
| Material de enrolamento: | Cobre | Eficiência: | 99,10% |
| Realçar: | Transformador de três fases de 300 Kva,Transformador montado no pad 300 Kva,Transformador tipo óleo de 480 V |
||

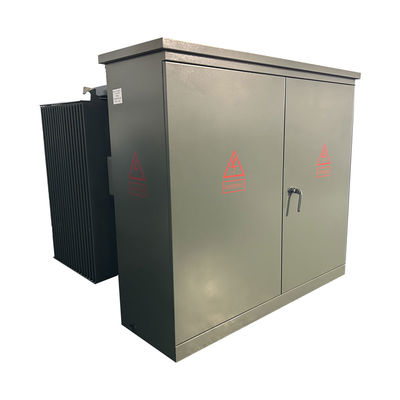

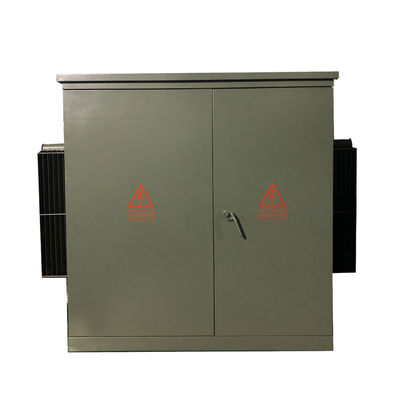

300 Kva Três Padas Montadas Transformador Óleo Imerso Step-Down 12470V A 480V ANSI IEEE
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Três fases |
| Capacidade | 300 KVA |
| Grupo de vetores | Não. |
| Voltagem primária | 12470GrdY/7200 |
| Classe de tensão primária | Classe de 15 kV |
| Fasor primário | Wye em terra |
| BIL primário | 95 KV |
| Voltagem secundária | 480Y/277 |
| Classe de tensão secundária | 1Classe de 2 kV |
| Fasor secundário | Wye-N |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância (típica) | 10,2-6,0% Típico |
| Tipo de ligação primária | Frente morta |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Peso total (liquido cheio) * | 3,637 lb |
| Eficiência em % | 99.00% |
| Sem perda de carga (em watts) | +/- 500 W |
| Perda de carga total (em watts) a 100% | +/- 3 000 W |
| Perda de carga total (em watts) a 100% | +/- 3500 W |
Características padrão
1) A parte do transformador e a parte do gabinete de comando da versão dos Estados Unidos, da qual a parte do transformador é uma estrutura totalmente selada,e o óleo isolante pode ser dois tipos de óleo de ponto de ignição elevado ou óleo comum.

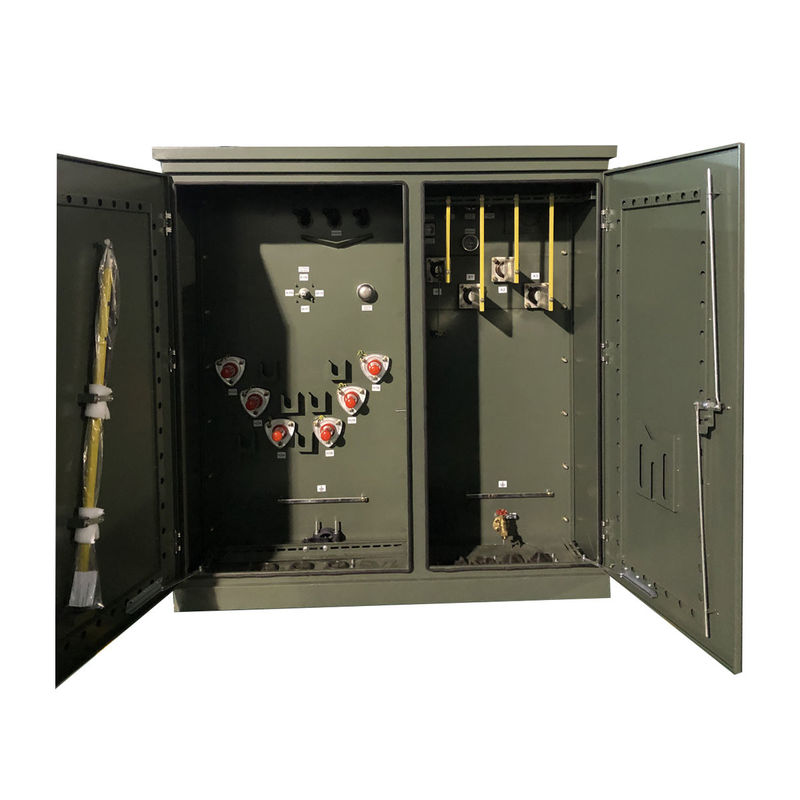

2) O gabinete de controlo é dividido numa sala de alta tensão e numa sala de baixa tensão.
3) A sala de alta tensão está equipada com: tomada de cabo de alta tensão, detector de relâmpagos, manobra de comando do interruptor de carga, manobra do interruptor de toque de não-excitação, fusível de ligação, válvula de liberação de pressão,termômetro, manômetros de pressão, manômetros de posição de óleo, plugues de enchimento de óleo, válvulas de descarga de óleo, etc., interruptores de carga, trocadores de torneira de excitação, fusíveis de ligação, etc.são todos imersos no óleo do transformador juntamente com o núcleo do transformadorO cabo de alta tensão e o transformador estão ligados por conectores de cabo de cotovelo.
4) O lado de baixa tensão pode ser instalado com disjuntores de ar, transformadores de corrente, bem como medidores de energia elétrica, amperímetros e voltímetros,e circuitos de saída e dispositivos de compensação de capacidade podem ser configurados de acordo com as necessidades do utilizador.
Desenhos técnicos
Especificações
| Capacidade nominal | Perda (s) | Dimensão ((mm) | Peso ((kg) | ||||
| Perda sem carga ((W)) | Perda de carga | W | D | H | Peso do óleo (L) | Peso total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Fotos da fábrica
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
