Lugar de origem: | China |
---|---|
Marca: | WINLEY |
Certificação: | CE,ISO |
Número do modelo: | D-25/12.47 |
Quantidade de ordem mínima: | 1 unidade |
Preço: | $1000-$10000 |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 30 dias |
Termos de pagamento: | T/T |
Habilidade da fonte: | 1000 conjuntos/mês |
Tipo de transformador: | De peso superior a 20 g/m2 | Capacidade: | 25 KVA ou personalizado |
---|---|---|---|
Método de arrefecimento: | EM UM; Auto-resfriado | Nível sonoro: | 50 dBA |
Voltagem primária: | 7200/12470Y | Voltagem secundária: | 240/120 |
Materiais essenciais: | Aço do silicone | Material de enrolamento: | Cobre |
Realçar: | Transformador montado num poste padrão IEEE,Transformador montado num poste eléctrico de 25 Kva,Transformador elétrico monofásico de 12 |

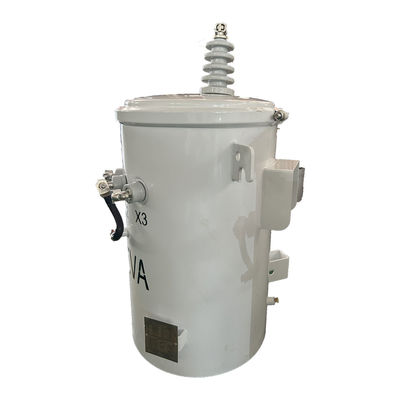

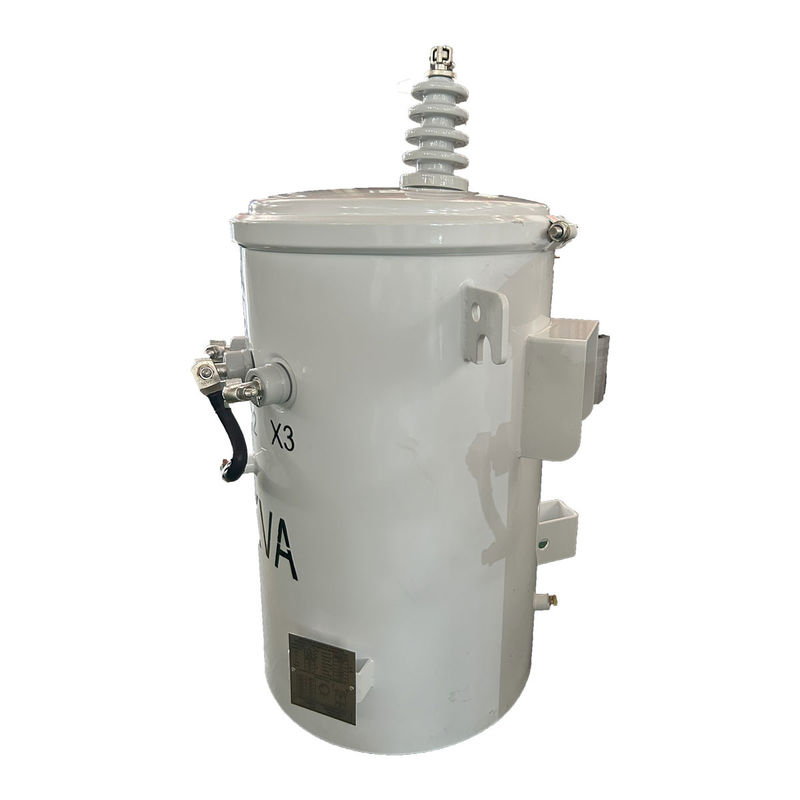

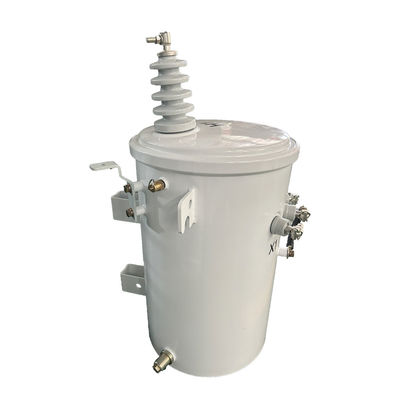

Transformador montado num pólo de fase única eléctrico de 25 Kva ANSI IEEE Standard 12.47KV
O transformador é uma estrutura de vedação cilíndrica. Cada um é fixado com dispositivos de aterramento, ganchos, alças de suporte e uma ou duas buchas de alta tensão na tampa.bucha de baixa tensão na parede do tanque e do fecho ocularO trocador de toque deve ser ajustado com base nas instruções após a desligação.
Característica padrão

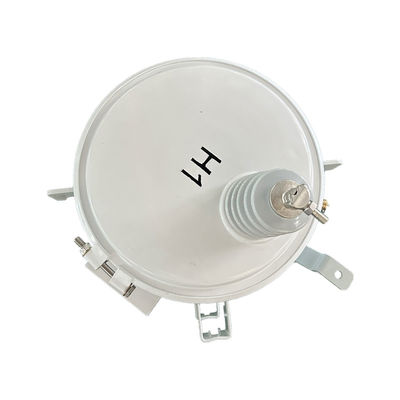

1. Bochecha de alta tensão
O principal material de buchas de alta tensão é a porcelana e seu papel principal é conectar as bobinas de alta tensão e as linhas externas de alta tensão, proteção de isolamento,Proteção contra intrusões externas, condução térmica e dissipação térmica, etc., para assegurar o funcionamento normal e a segurança do transformador.

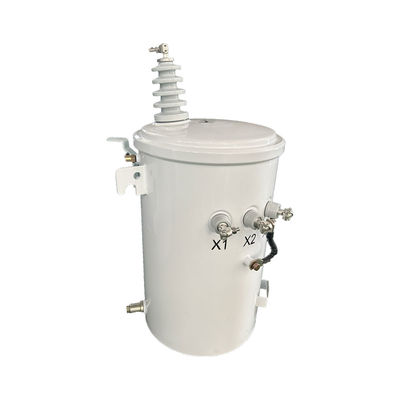

2. Bochecha de baixa tensão
Existem dois tipos de buchas de baixa tensão como tipo de pá e tipo de clip.
3. válvula de enchimento de óleo
A função da válvula de enchimento de óleo no transformador montado num pólo de fase única é encher o óleo de isolamento no tanque.
4. válvula de escoamento de óleo com amostrador
A válvula de descarga de óleo e o amostrador do transformador monopólio de fase única são utilizados para descarregar ar e umidade, remover sedimentos e impurezas,assegurar a qualidade e o desempenho do óleo no interior do transformadorEntretanto, podemos recolher amostras de óleo para análise e teste.
5. válvula de alívio de pressão
A válvula de alívio de pressão do transformador montado num pólo monofásico é utilizada principalmente para proteger a operação segura do transformador, manter condições normais de trabalho,e ajustar a pressão do gás dentro do transformador para garantir a sua estabilidade e confiabilidade.
6- Detentor de iluminação
O arrester de iluminação mantém o transformador seguro contra ondas de energia causadas por relâmpagos, interruptores e outras fontes de HV.Ele desvia ondas de alta tensão por aterramento para evitar o impacto direto do transformador em si.
7. Fluxo interno de fusão de limitação
O fusível é usado para limitar o enrolamento do transformador de ser danificado quando há correntes de sobrecarga.
8Interruptor.
Um interruptor secundário está acima do enrolamento dentro do tanque e aqui estão a alça de operação, a redefinição da sobrecarga e a luz de sinal.Proteção da alavanca de baixo óleo, e permitindo que uma porcentagem de energia passe através do interruptor para restaurar o serviço quando ele tropeça.
Dados principais
Ponto de referência | Unidade | Especificações |
Tipo | ~ | Montado em pólo |
Capacidade nominal | KVA | 25 |
Número de fase | ~ | Fase única |
Voltagem primária | V | 7200/12470Y |
Voltagem secundária | V | 240/120 |
Grupo de vetores | ~ | - Não. |
Tipo de toque | ~ | Interceptação de circuito desligado |
Faixa de toque | % | ±2*2,5% (5 toques) |
Método de arrefecimento | ~ | ONAN |
Frequência nominal | Hz | 60 |
Classe de isolamento | ~ | A |
Aumento da temperatura | K | 65 |
Perda de descarga | W | 80 |
Perda de carga (75°C) | W | 410 |
Impedância | % | 2 |
Material de enrolamento | ~ | cobre |
Material do núcleo | ~ | aço de silício |
Fluidos de isolamento | ~ | Óleo mineral |
Materiais para a habitação | ~ | aço revestido |
Condição de serviço | ~ | Área exterior |
Nível do mar | m | ANSI |
Padrão | ~ | ≤ 1000 |
Especificações
10kva-500kva Transformador monofásico imerso em óleo | ||||||
Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
Voltagem (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
