| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-2500/15 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Tipo de alimentação do transformador: | Almofada montada, Compartmental-tipo | Capacidade: | 2500 KVA ou personalizado |
|---|---|---|---|
| Voltagem primária: | 12470V | Voltagem secundária: | 400Y/231 |
| Frequência: | 60 hertz | Classe de resfriamento: | KNAN; Auto-refrigeração |
| Impedância: | 50,75% | Eficiência: | 99.30% |
| Realçar: | Transformador montado em plataforma de 3 fases de 2500 Kva,Transformador montado em pad 400V,12470V transformador step down |
||

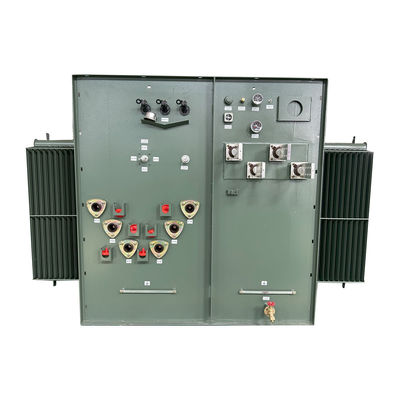

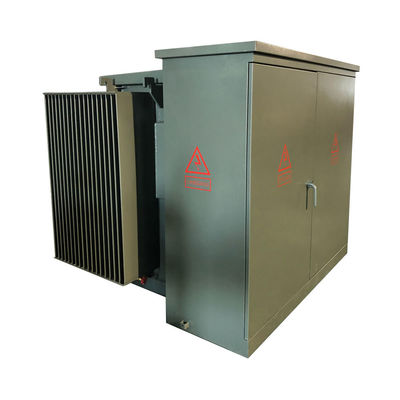

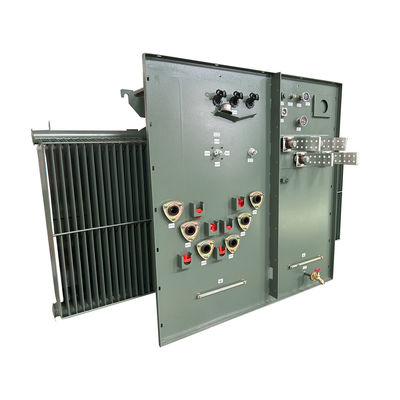

2500Kva Transformador de três fases montado em pads desce de 12470V para 400V
Resumo
A WINLEY oferece uma linha completa de transformadores de distribuição de três fases, com pads montados, que cumprem as normas ANSI®/IEEE® aplicáveis.,É adequado para ocasiões de alta tensão e de grande capacidade, como subestações de energia, consumo de energia industrial, etc. Em cenários de alta carga e alta tensão,transformadores imersos em óleo têm melhor desempenho e estabilidade.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Operação | Operação de descida |
| Fase | Três fases |
| Capacidade | 2.5 MVA (2500 KVA) |
| Grupo de vetores | DYN1 |
| Voltagem primária | 1270V |
| Classe de tensão primária | Classe de 15 kV |
| Fasor primário | Delta |
| BIL primário | 95 KV |
| Voltagem secundária | 400Y/231 |
| Classe de tensão secundária | 1Classe de 2 kV |
| Fasor secundário | Wye-N |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Tap Changer | Mudança de 5 posições |
| Impedância | 50,75% |
| Classificação do interruptor de ruptura de carga | 600 amperes, 15 kV |
| Materiais essenciais | Aço orientado para grãos |
| Material do reservatório | Aço revestido |
| Dimensões* | 75 W x 75 D x 73 H |
| Peso seco (sem óleo) * | 4,918 lb |
| Peso total (liquido cheio) * | 11,534 lb |
| Eficiência em % | 99.40% |
| Sem perda de carga (em watts) | +/- 2 700 W |
| Perda de carga total (em watts) a 100% | +/- 15 500 W |
Características padrão
1- Comutação primária.
- Mudança de posição.
2) 4 posições interruptor de travagem de carga, pode ser operado com uma vara quente e permite flexibilidade na reparação e manutenção.
2. ligação de terminação
1) Os cabos de alimentação primários estão ligados por conectores de cotovelo.
2) Poços de bucha com fixação externa e inserções de travagem de carga.
3)Buscas integradas de travagem de carga ou não de travagem de carga.
4) Terminação secundária Disponível um suporte para espadas com 4 buracos, 6 buracos, 8 buracos, 10 ou 12 buracos.
3Dispositivo de protecção
1) Fusíveis de baioneta, fusíveis limitadores de corrente de alcance parcial.
2) Dispositivo automático de redução de pressão.
3) Medidor do nível de óleo.
4) Medidor de temperatura do óleo.
5) Medidor de vácuo de pressão.
6) Válvula de drenagem com amostrador.
7) Classe de distribuição, detectores de óxidos metálicos, 3-36 kV.
8)Classe de distribuição, detectores de relâmpagos de tipo válvula, 3-27 kV.
Desenhos técnicos
Especificações
| Capacidade nominal | Perda (s) | Dimensão ((mm) | Peso ((kg) | ||||
| Perda sem carga ((W)) | Perda de carga | W | D | H | Peso do óleo (L) | Peso total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Fotos da fábrica
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
