| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-100/35 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Fase única | Capacidade nominal: | 100kVA |
|---|---|---|---|
| Voltagem primária: | 34500GrdY/19920 | Voltagem secundária: | 240/120V |
| Classificação de isolamento: | Classe E Isolamento - 120°C, 248°F | Impedância: | 20,4% |
| Material de enrolamento: | Cobre | Eficiência: | 99,15% |
| Realçar: | Transformador de óleo de fase única de 100 Kva,34Transformador montado numa almofada de óleo de 5 kW,99.15% Transformador montado em plataforma |
||

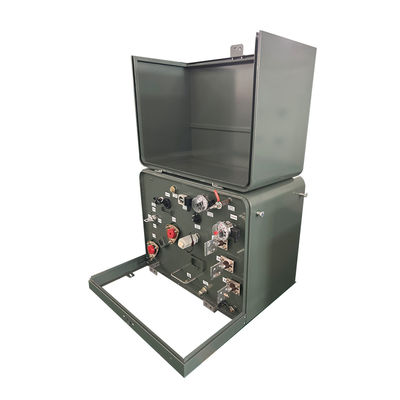

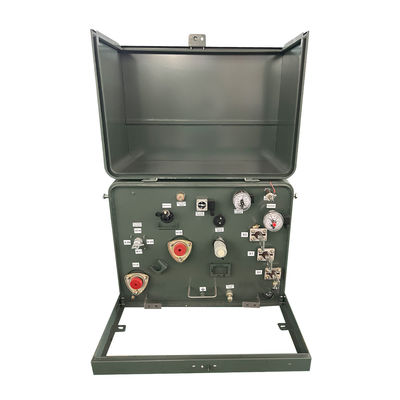

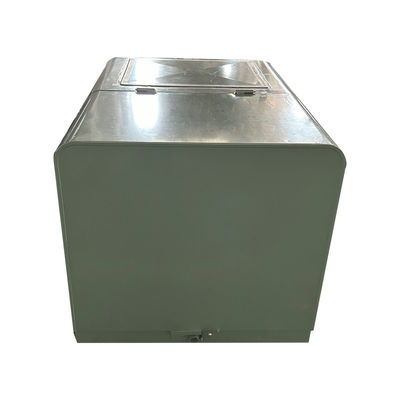

100Kva Pad monofásico montado transformador óleo imerso distribuição de energia elétrica 34,5Kv a 240v
Característica de desempenho
1) Subestação de transformadores combinados, a parte superior do gabinete é de estrutura de lã de rocha de chapa de aço, que possui um ducto de ventilação,pode reduzir a radiação solar de forma eficaz e garantir a dissipação de calor.
2) A superfície da concha inteira do armário é pulverizada com uma base especial e uma tinta que tem uma forte capacidade anticorrosiva.
3) O interior pode ser dividido em câmara de alta tensão, câmara de transformador e câmara de baixa tensão, respectivamente.
4) Também é equipado com um dispositivo de escape automático de controlo de temperatura para garantir a gama de temperatura.
5) Cada unidade dispõe de um sistema de controlo e iluminação impecável.
6)O equipamento do aparelho está em conformidade com o requisito de protecção IP33, tem um projecto, uma estrutura e uma tecnologia razoáveis, é de boa qualidade e de fácil manutenção.
Dados principais
| Tipo de transformador | Pad montado, tipo de compartimento I e II |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Polaridade | Aditivo |
| Fase | Fase única |
| Capacidade | 100 KVA |
| Grupo de vetores | II6 |
| Voltagem primária | 34500GrdY/19920 |
| Classe de tensão primária | Classe de 35 kV |
| Fasor primário | Wye em terra |
| BIL primário | 150 KV |
| Voltagem secundária | 240/120 (L-N-L) para distribuição de 120/240 V |
| Classe de tensão secundária | 1Classe de 2 kV |
| Fasor secundário | Dual Enrolamento de fase única |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Classificação do interruptor de toque | 200 amperes, 35 kV |
| Impedância | 20,4% Típico |
| Tipo de ligação primária | Frente morta |
| Acordo de rescisão primário | Arranjo ANSI Tipo I |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 51 dBA |
| Dimensões* | 36.5''-W x 42.5''-D x 36''-H |
| Peso total (liquido cheio) * | 2,024.36 lb |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Eficiência | 99.00% |
Características
1) Dois poços universais de bucha de alta tensão com fixação externa para a alimentação em circuito ou um poço de bucha com fixação externa para a alimentação radial
2) Três caixas de baixa tensão, trançadas externamente, com pernos de cobre roscados, incluindo um terminal neutro totalmente isolado com correia de terra removível
3) Montantes de buchas em relevo; fundo do compartimento de óleo em repouso
Dispositivos de elevação de aço inoxidável com rosca montados a fio
4) Dispositivo automático de redução de pressão
5) Óleo mineral de qualidade eléctrica com inibidor de oxidação
6)Capota removível com pinos e barris de dobradiças de aço inoxidável resistentes à corrosão
7)Cabina de aço leve e limiar desmontável fixados com material de aço inoxidável
8)Ferragem de montagem do acessório do painel dianteiro;
9) Superfícies superiores abobadadas no capô e no compartimento de óleo para evitar a retenção de água
10)Bota de enchimento de óleo/toque de nível de óleo; Toque de descarga de óleo; Disposições de aterragem do reservatório
11)Conjunto de bloqueio resistente à corrosão com parafuso de segurança de penta-cabeça cativo, porca flutuante e cadeado
12)Designações de buchas deccais ou estênceis
13) Placa de identificação de alumínio anodizado gravada a laser
14) Cumprir ou exceder os padrões ANSI, IEEE, NEMA, CSA e DOE atuais, conforme aplicável
Especificações
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Desenho
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
