| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-75/15 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Fase única | Capacidade nominal: | 75kVA |
|---|---|---|---|
| Voltagem primária: | 13800GrdY/7968 ou personalizado | Voltagem secundária: | 208Y/120 |
| Classe de resfriamento: | KNAN; Auto-refrigeração | Impedância: | 20,4% |
| Material de enrolamento: | Cobre | Eficiência: | 99,15% |
| Realçar: | Transformador montado em pad 13.8Kv,Step Down Transformer 75Kva,Transformadores monofásicos de 208 V |
||

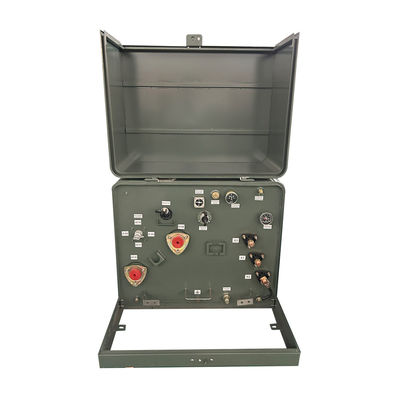

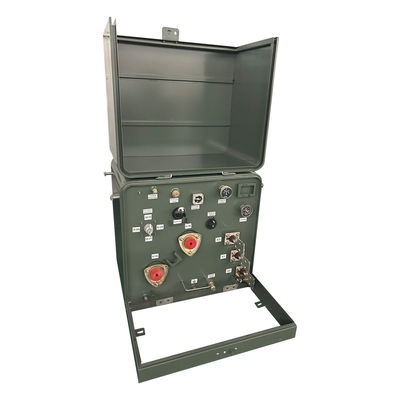

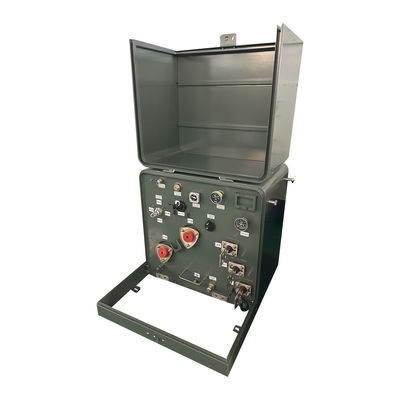

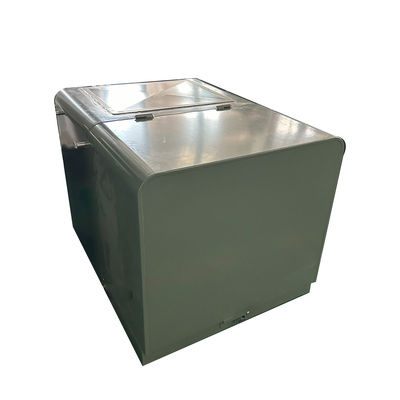

Transformador montado numa plataforma de fase única, de 75Kva 13,8Kv para 208v
Características
Sistema de qualidade certificado ISO 9001
Cumprir o padrão de eficiência energética do DOE ou exceder os padrões ANSI/IEEE e NEMA
Revestimento do reservatório superior a IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (apenas unidades de aço inoxidável)
Conformidade total com a norma IEEE Std C57.12Requisitos de integridade do compartimento da norma.28TM-2005
1Dispositivo de alívio de pressão
2- Provisões de enchimento e drenagem de fluidos
3Placa de identificação gravada a laser
4Bolso de fechadura flutuante para fácil alinhamento
5. Designações de buchas deccais
6.Cobre de tanque com cúpula soldada
7Clique aqui para obter desenhos do transformador.
8. Listas de manipulação de material não corrosivo
9Tanque coroado
10Sill removível
11Porta de dobradiça com alfinetes e barris de aço inoxidável
12. Cintura de aterramento de X2 para o solo do tanque
13. Poços de buchas HV para conectores de cotovelo dianteiros mortos
14. Poços de bucha de alta tensão-200A e buchas de baixa tensão
Fotos da fábrica
1) Subestação de transformadores combinados, a parte superior do gabinete é de estrutura de lã de rocha com chapa de aço, que possui conduto de ventilação,pode reduzir a radiação solar de forma eficaz e garantir a dissipação de calor.
2) A superfície da concha inteira do armário é pulverizada com uma base especial e uma tinta que tem uma forte capacidade anticorrosiva.
3) O interior pode ser dividido em câmara de alta tensão, câmara de transformador e câmara de baixa tensão, respectivamente.
4) Também é equipado com um dispositivo de escape automático de controlo de temperatura para garantir a gama de temperatura.
5) Cada unidade dispõe de um sistema de controlo e iluminação impecável.
6)O equipamento do aparelho está em conformidade com o requisito de protecção IP33, tem uma concepção, estrutura e tecnologia razoáveis, com boa qualidade e fácil manutenção.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Operação | Operação de descida |
| Fase | Três fases |
| Capacidade | 75 KVA |
| Grupo de vetores | Não. |
| Voltagem primária | 13800GrdY/7968 |
| Classe de tensão primária | Classe de 15 kV |
| Fasor primário | Wye em terra |
| BIL primário | 95 KV |
| Voltagem secundária | 208Y/120 |
| Classe de tensão secundária | 1Classe de 2 kV |
| Fasor secundário | Wye-N |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Classificação do interruptor de ruptura de carga | 200 amperes, 15 kV |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 51 dBA |
| Furo de acesso à tampa do tanque | N/A |
| Dimensões* | 61"W x 43"D x 69"H |
| Peso seco (sem óleo) * | 730 libras |
| Peso total (liquido cheio) * | 2, 160 libras |
| Eficiência em % | 990,10% |
Especificações
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Desenho
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
