Fase: | 3a Fase | Capacidade: | 1500 KVA ou personalizado |
---|---|---|---|
Voltagem primária: | 34500V ou personalizado | Voltagem secundária: | 208Y/120 |
Grupo de vetores: | Dyn1 | Aumento da temperatura: | 65°C |
Impedância (típica): | 50,75% | Frequência: | 50/60 Hz |
Realçar: | Transformador montado em pad para normas IEEE,Transformador ANSI 3Fase montado em plataforma,Transformador de alimentação por circuito de 35 kV |

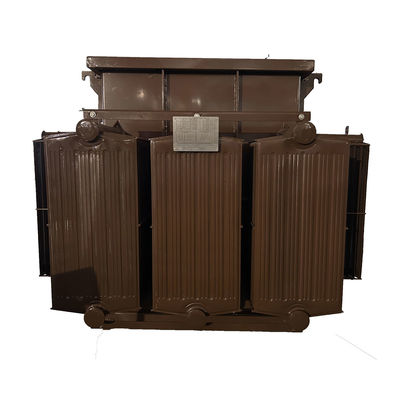

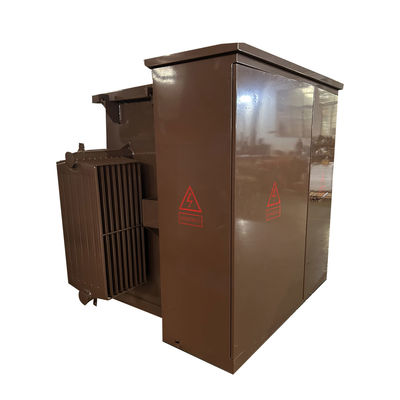

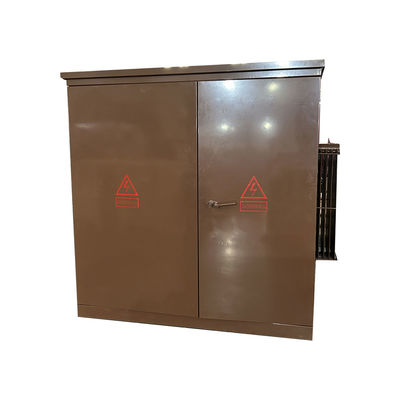

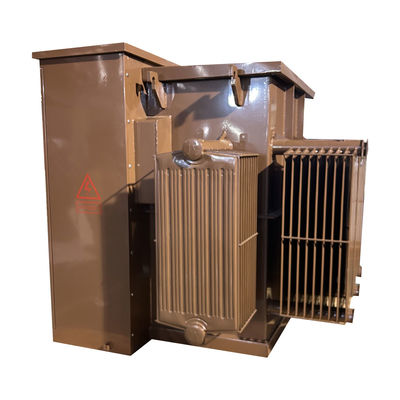

1000 Kva 1500kVA 35kV de alimentação por circuito de três fases Pad montado transformador ANSI normas IEEE
Desempenho
1) A estrutura é compacta e razoável, e o volume é pequeno, que é apenas cerca de um terço da caixa de mudança de estilo europeu da mesma capacidade;
2) Estrutura totalmente selada e totalmente isolada, sem necessidade de instalar barreiras de segurança e garantia fiável de segurança pessoal;
3) Há uma variedade de esquemas de alimentação para os utilizadores escolherem, que podem adoptar a alimentação terminal e realizar a rede de anel ou a alimentação dupla;
4) É adotado o transformador de potência S11 imerso em óleo, que apresenta baixas perdas, baixa elevação de temperatura e grande capacidade de sobrecarga;
5) Para a protecção são utilizados dois fusíveis (fusível de protecção de reserva + fusível de ligação).e o fusível com fusível de ligação tem as características de dupla sensibilidade à corrente e à temperatura para garantir o funcionamento seguro e fiável do produto;
6) O conector de cabo de 200A pode ser ligado e desconectado sob carga e pode ser operado como um interruptor de carga em caso de emergência.
7) O enrolamento adota a ligação Dyn11 e o núcleo de ferro adota uma estrutura de três fases e quatro colunas, de modo que o produto possa funcionar sob qualquer carga assimétrica e o ponto neutro não flutuar,A tensão é estável., a qualidade da fonte de alimentação é elevada, o armário aquece, o ruído é baixo e o desempenho da protecção contra raios é bom;
8) O gabinete adota design anticorrosivo e tratamento especial de tinta de pulverização, bonito e novo, adequado para vários ambientes, e alcança o efeito de embelezar a cidade.
Dados principais
Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
Configuração do transformador | Pad instalado cheio de líquido |
Tipo de alimentação do transformador | Alimentação do circuito |
Fase | Três fases |
Capacidade | 1.5 MVA (1500 KVA) |
Grupo de vetores | DYN1 |
Voltagem primária | 34500V |
Classe de tensão primária | Classe de 35 kV |
Fasor primário | Delta |
BIL primário | 150 kV |
Voltagem secundária | 208Y/120 |
Classe de tensão secundária | 1Classe de 2 kV |
Fasor secundário | Wye-N |
BIL secundário | 30 KV |
Frequência | 60 Hz |
Aumento da temperatura | 55/65°C |
Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
Classe de arrefecimento | KNAN; Auto-refrigeração |
Tap Changer | Mudança de 5 posições |
Impedância | 50,75% |
Tipo de ligação primária | Frente morta |
Método de proteção primária sobre corrente | Fusão, imersão em óleo |
Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
Material de enrolamento | Cobre |
Classificação da temperatura ambiente | 40°C |
Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
Nível sonoro | 58 dBA |
Dimensões* | 73"W x 69"D x 73"H |
Peso total (liquido cheio) * | 6,834 lb |
Eficiência em % | 99.30% |
Sem perda de carga (em watts) | +/- 1 900 W |
Perda de carga total (em watts) a 100% | +/- 10 500 W |
Especificações
Transformador de três fases montado em uma plataforma | ||||
Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
Perda sem carga (W) | Perda de carga (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
