Fase: | 3a Fase | Capacidade: | 3750 KVA |
---|---|---|---|
Voltagem primária: | 13800V | Voltagem secundária: | 480Y/277 |
Grupo de vetores: | Dyn1 | Aumento da temperatura: | 65°C |
Impedância (típica): | 50,75% | Frequência: | 60 hertz |
Realçar: | 3750 Transformador montado no Kva Pad,Transformador montado em pad 480V,Transformador trifásico 13 |

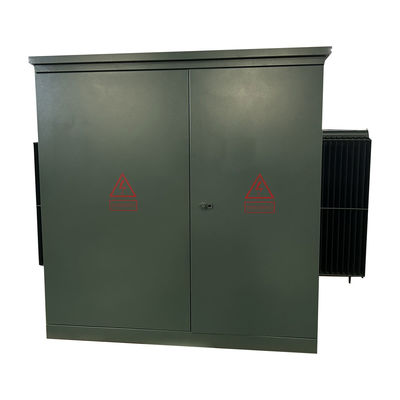

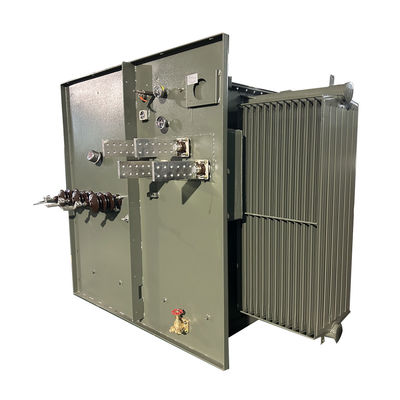

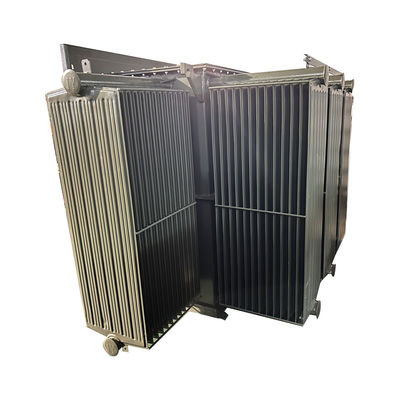

2500Kva 3750 Kva Transformador de três fases montado no pad Step Down 13,8KV para 480V
Um transformador montado em pad ou pad-mounted é um transformador de distribuição de energia elétrica montado em terra em um gabinete de aço trancado montado em uma almofada de concreto.Uma vez que todos os pontos de conexão energizados estão firmemente fechados em uma caixa de metal aterrado, um transformador padmount pode ser instalado em locais que não têm espaço para um recinto cercado.
Dados principais
dados de especificação | |||
- Não, não. | Detalhes | Unidade | Especificações |
1 | Tipo | ~ | Montagem em almofada, alimentação em circuito |
2 | Capacidade nominal | KVA | 3750 |
3 | Número de fase | ~ | 3 |
4 | Voltagem primária | V | 13800Delta. |
5 | Armazém de borracha | ~ | 600A buchas |
6 | Voltagem secundária | V | 480Y/277 |
10 | Método de arrefecimento | ~ | ONAN |
11 | Frequência nominal | Hz | 60 |
12 | Grupo de vetores | ~ | Dyn1 |
13 | Classe de isolamento | ~ | A |
14 | Aumento da temperatura | K | 65 |
15 | Perda de descarga | W | 3610 |
16 | Perda de carga (75°C) | W | 27300 |
17 | Impedância | % | 7.5 |
18 | Material de enrolamento | ~ | de cobre ou de alumínio |
19 | Material do núcleo | ~ | aço de silício |
20 | Material de arrefecimento | óleo mineral | |
21 | Materiais para a habitação | ~ | Aço inoxidável 304 |
22 | Cor da carcaça | ~ | verde de munsell |
23 | Condição de serviço | ~ | em ambientes interiores ou exteriores |
24 | Nível do mar | M | ≤ 1000 |
25 | Padrão | ~ | ASNI |
Características
• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.

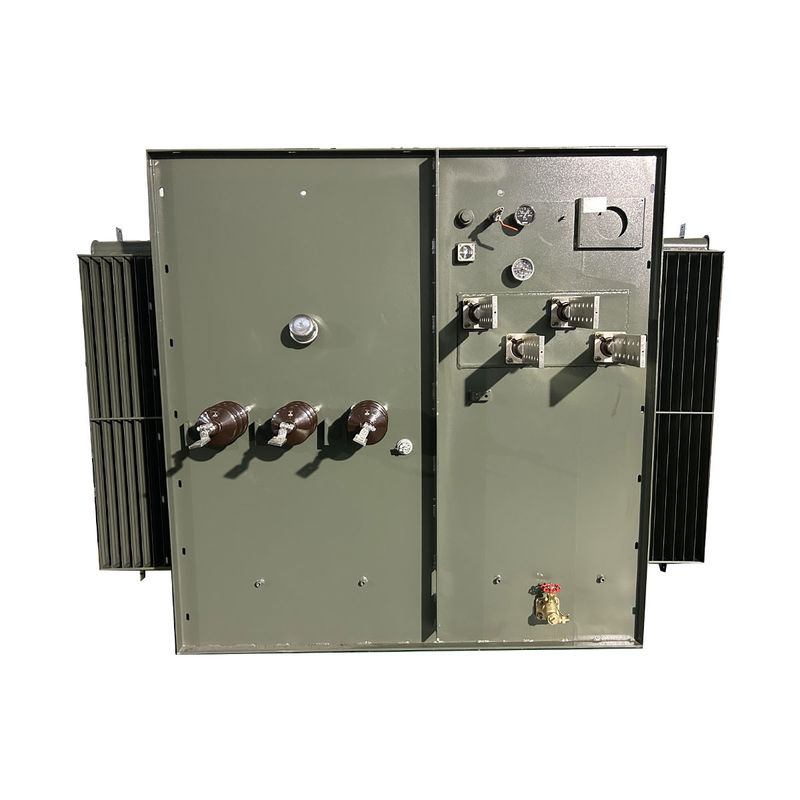

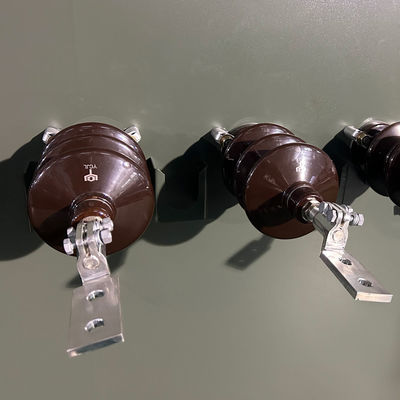

• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após
A porta de baixa tensão é aberta.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de torneiras acima da capacidade máxima
e abaixo do valor nominal.
• Um buraco manual de 10 x 18 (ou 14 x 25) no transformador
cobertura do tanque.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Concebido, fabricado e testado em conformidade com os
com as últimas normas ANSI
Especificações
Transformador de três fases montado em uma plataforma | ||||
Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
Perda sem carga (W) | Perda de carga (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
