| Fase: | 3a Fase | Capacidade: | 225 KVA |
|---|---|---|---|
| Voltagem primária: | 12470GrdY/7200 | Voltagem secundária: | 480Y/277 |
| Classe de resfriamento: | KNAN; Auto-refrigeração | Material de enrolamento: | cobre |
| Impedância (típica): | 50,75% | Eficiência: | 99,00% |
| Realçar: | Transformador eléctrico imerso em óleo de 3 fases,Transformador eléctrico submerso em óleo de 225 Kva,Transformador elétrico de 480 V |
||

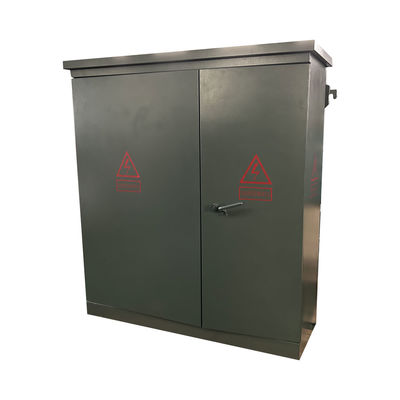

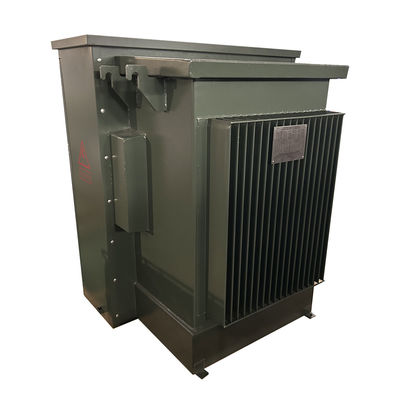

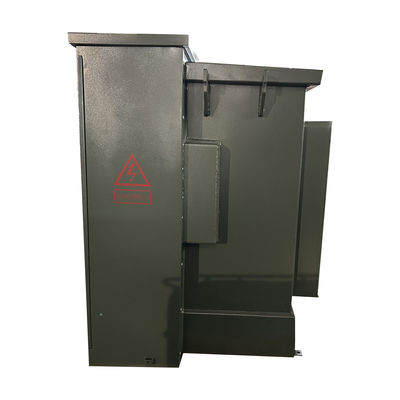

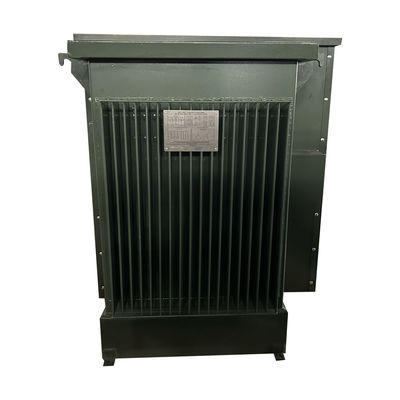

225 Kva Pad trifásico Transformador eléctrico imerso em óleo montado Step Down 12,47 KV a 480V
Descrição
Podemos fazer esta subestação como requerimento do utilizador e dos clientes sob o seu desenho/diagrama de linha única (SLD) e necessidade.V. norma IEC 62271-200.
O compartimento HV e LV está completo.
1O compartimento H.V. tem vários métodos de alimentação ao testar a alimentação em 1 vez, também pode ser instalado com aparelhos de teste H.V. para atingir a demanda de teste H.V.
2) O compartimento do transformador pode ser escolhido S11, S13 ou outro transformador de baixo consumo de óleo imerso e transformador tipo seco.O compartimento do transformador possui sistemas de arrefecimento e iluminação por vento de arranque automático.
3) Compartimento de baixa tensão pode ser feito de acordo com as necessidades dos usuários, ele adota estrutura fixa ou montada para ser sistema de alimentação elétrica, tem muitas funções como distribuição de luz,distribuição de energia, energia reativa, testes de potência elétrica, etc. para melhorar a qualidade da distribuição de energia e satisfazer o utilizador.
Este corpo de subestação tem principalmente material metálico, material de aço inoxidável, material não-metálico...que pode ser escolhido pelo utilizador e clientes
Esta subestação é uma unidade de distribuição e abastecimento de energia muito importante na rede de alimentação de cabos elétricos. É uma espécie de conjunto completo de alimentação com H.V.controlo,proteção e conversão,distribuição.. é usado em 3 fases AC 50Hz e corrente nominal max 1600KVA transformador. É amplamente utilizado em empresas industriais e de mineração, bairros residenciais, hospital, shopping,edifícios de grande altura e outros sistemas de distribuição.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Operação | Operação de descida |
| Fase | Três fases |
| Capacidade | 225 KVA |
| Grupo de vetores | Não. |
| Voltagem primária | 12470GrdY/7200 |
| Classe de tensão primária | Classe de 15 kV |
| Fasor primário | Wye em terra |
| BIL primário | 95 KV |
| Voltagem secundária | 480Y/277 |
| Classe de tensão secundária | 1Classe de 2 kV |
| Fasor secundário | Wye-N |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Capacidade de fluidos (óleo) * | 126 galões |
| Peso do líquido (óleo) * | 970 libras |
| Material de enrolamento | cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 55 dBA |
| Elevado (altitude) | 3300ft acima do nível do mar |
| Materiais essenciais | Aço orientado para grãos |
| Material do reservatório | Aço revestido |
| Material do gabinete | Aço revestido |
| Material da plataforma de base | Aço revestido |
| Dimensões* | 61'' W x 49' D x 69' H |
| Peso seco (sem óleo) * | 1,463 lb |
| Peso total (liquido cheio) * | 3,420 lb |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Eficiência em % | 99.00% |
| Sem perda de carga (em watts) | +/- 400 W |
| Perda de carga total (em watts) a 100% | +/- 2 300 W |
| Perda de carga total (em watts) a 100% | +/- 2 700 W |
Características
• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.
• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após
A porta de baixa tensão é aberta.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de torneiras acima da capacidade máxima
e abaixo do valor nominal.
• Um buraco manual de 10 x 18 (ou 14 x 25) no transformador
cobertura do tanque.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Concebido, fabricado e testado em conformidade com os
com as últimas normas ANSI
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
