| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-50/15 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de compensado |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | Fase única | Capacidade nominal: | 50KVA ou personalizado |
|---|---|---|---|
| Voltagem primária: | 12470GrdY/7200 | Voltagem secundária: | 240/120 |
| Aumento da temperatura: | 65°C | Classe de resfriamento: | ONAN |
| Material de enrolamento: | Cobre | Eficiência: | 99,00% |
| Realçar: | 990,00% Transformador montado em almofada,Transformador montado em pad 12.47Kv |
||

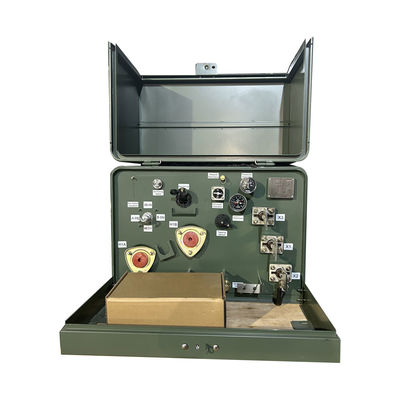

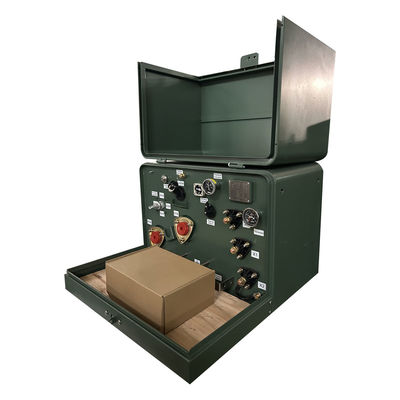

Transformador montado em pads de fase única de 50Kva desce de 12,47Kv para 208V
O transformador monofásico é um transformador de distribuição imerso em óleo.ruído baixo, baixa perda, segurança e fiabilidade. É amplamente utilizado em bairros residenciais, centros comerciais, hospitais, parques, escolas, etc. Os transformadores montados em pads de fase única são auto-refrigerados,Disponível em alimentação circular ou radial, e estão na linha de frente,reunem ou excedem as normas ANSI/CSA/IEEE.
Dados principais
| Tipo de transformador | Pad montado, tipo II |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Fase única |
| Capacidade | 50 KVA |
| Grupo de vetores | II6 |
| Voltagem primária | 12470GrdY/7200 |
| Classe de tensão primária | Classe de 15 kV |
| Fasor primário | Wye em terra |
| BIL primário | 95 KV |
| Voltagem secundária | 120/240 (L-N-L) |
| Classe de tensão secundária | 1Classe de 2 kV |
| Fasor secundário | Dual Enrolamento de fase única |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Impedância | 2% Típico |
| Material de enrolamento | Cobre |
| Dimensões* | 34.25''-W x 37.4''-D x 25.2''-H |
| Peso seco (sem óleo) * | 507.05 libras |
| Peso total (liquido cheio) * | 1432.98 libras |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Eficiência | 99.00% |
| Sem perda de carga (em watts) * | +/- 176 W |
| Perda de carga (em watts) * | +/- 650 W |
Características
• Cumprir ou exceder as normas ANSI®, IEEE® e NEMA®
• Cumprir a Norma de Eficiência Energética 10 CFR Parte 431 do DOE para transformadores de distribuição
• Revestimento do reservatório superior a IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (apenas unidades de aço inoxidável)
• Conformidade total com a norma IEEE Std C57.12Requisitos de integridade do compartimento da norma.28TM-2005
• Placa de identificação gravada com laser
• Dispositivos de elevação de aço inoxidável retalhados
• Disposições de aterragem do tanque
• Dispositivo automático de redução de pressão
• Óleo mineral de qualidade elétrica
• Porta de dobradiça com alfinetes e barris de dobradiça de aço inoxidável
• Bolso de fechadura flutuante para fácil alinhamento
• Fecho de porta de aço inoxidável
• Previsões de enchimento e drenagem de óleo
• Sill removível
• Cobertura de tanque com cúpula soldada
• Poços de bucha de alta tensão - 200 A
Fotos da fábrica
Especificações
| Transformador monotípico de 25-500kva | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Desenho
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
