| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-2500/13 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de compensado |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | 3a Fase | Capacidade: | 2500KVA |
|---|---|---|---|
| Voltagem primária: | 13200V | Voltagem secundária: | 480Y/277 |
| Grupo de vetores: | Dyn1 | Aumento da temperatura: | 65°C |
| Impedância (típica): | 50,75% | Frequência: | 60 hertz |
| Realçar: | Transformador montado em plataforma 2500Kva,Subestação de distribuição 13200V,Subestação de distribuição de 3 fases |
||

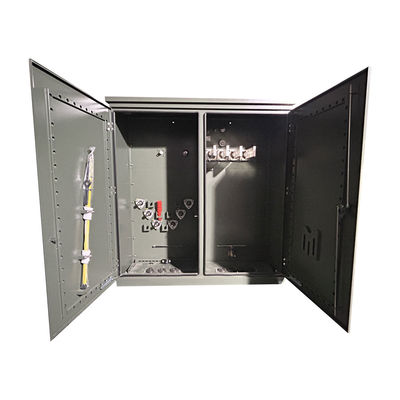

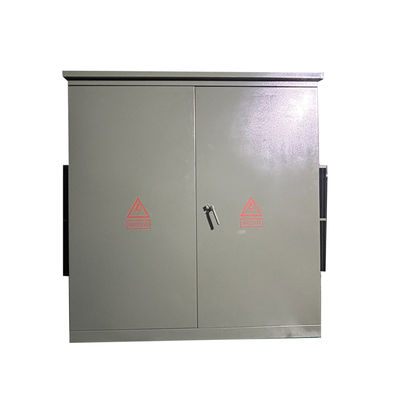

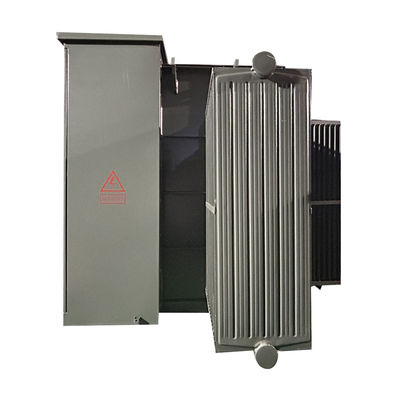

Subestação de distribuição de energia de três fases montada num transformador 13200V a 480V 2500 Kva
Desempenho
1) A estrutura é compacta e razoável, e o volume é pequeno, que é apenas cerca de um terço da caixa de mudança de estilo europeu da mesma capacidade;
2) Estrutura totalmente selada e totalmente isolada, sem necessidade de instalar barreiras de segurança e garantia fiável de segurança pessoal;
3) Há uma variedade de esquemas de alimentação para os utilizadores escolherem, que podem adoptar a alimentação terminal e realizar a rede de anel ou a alimentação dupla;
4) É adotado o transformador de potência S11 imerso em óleo, que apresenta baixas perdas, baixa elevação de temperatura e grande capacidade de sobrecarga;
5) Para a protecção são utilizados dois fusíveis (fusível de protecção de reserva + fusível de ligação).e o fusível com fusível de ligação tem as características de dupla sensibilidade à corrente e à temperatura para garantir o funcionamento seguro e fiável do produto;
6) O conector de cabo de 200A pode ser ligado e desconectado sob carga e pode ser operado como um interruptor de carga em caso de emergência.
7) O enrolamento adota a ligação Dyn11 e o núcleo de ferro adota uma estrutura de três fases e quatro colunas, de modo que o produto possa funcionar sob qualquer carga assimétrica e o ponto neutro não flutuar,A tensão é estável., a qualidade da fonte de alimentação é elevada, o armário aquece, o ruído é baixo e o desempenho da protecção contra raios é bom;
8) O gabinete adota design anticorrosivo e tratamento especial de tinta de pulverização, bonito e novo, adequado para vários ambientes, e alcança o efeito de embelezar a cidade.
Dados principais
| Fase | Três fases |
| Capacidade | 2500 KVA |
| Grupo de vetores | YnD1 |
| Voltagem primária | 480Y/277 |
| Classe de tensão primária | 1Classe de 2 kV |
| Fasor primário | Wye-N |
| BIL primário | 30 KV |
| Voltagem secundária | 13200GrdY/7620 |
| Classe de tensão secundária | Classe de 15 kV |
| Fasor secundário | Wye em terra |
| BIL secundário | 95 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância (típica) | 50,75% |
| Classificação do interruptor de ruptura de carga | 200 amperes, 15 kV |
| Localização do interruptor de carga | Compartimento frontal de alta tensão (HV) |
| Normas de eficiência | Cumprir os padrões DOE 2016 e ANSI/IEEE |
| Classificação do fator K (mitigação harmônica) | K-1 (padrão) |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 61 dBA |
| Classificação de elevação | 3300ft (1000 metros) acima do nível do mar |
| Materiais essenciais | Aço orientado para grãos |
| Material do reservatório | Aço revestido |
| Peso seco (sem óleo) * | 4,566 lb |
| Peso total (liquido cheio) * | 10,567 lb |
| Eficiência em % | 990,10% |
| Sem perda de carga (em watts) | +/- 2,100 W |
| Perda de carga total (em watts) a 100% | +/- 14,500 W |
Características
• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.
• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após
A porta de baixa tensão é aberta.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de torneiras acima da capacidade máxima
e abaixo do valor nominal.
• Um buraco manual de 10 x 18 (ou 14 x 25) no transformador
cobertura do tanque.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Concebido, fabricado e testado em conformidade com os
com as últimas normas ANSI
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
