Fase: | 3a Fase | Capacidade: | 5000KVA |
---|---|---|---|
Voltagem primária: | 13800V | Voltagem secundária: | 480Y/277 |
Grupo de vetores: | Dyn1 | Aumento da temperatura: | 65°C |
Impedância (típica): | 50,75% | Material de enrolamento: | Alumínio |
Realçar: | Tipo de óleo Transformador 5000kva,13Transformador de óleo elétrico de 0,8 kW |

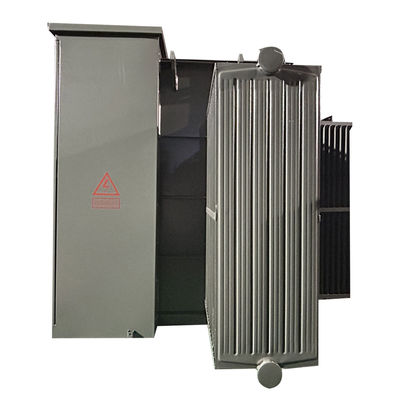

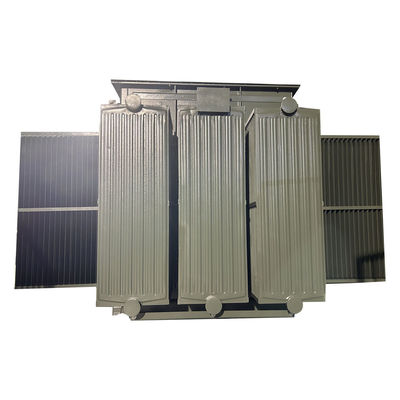

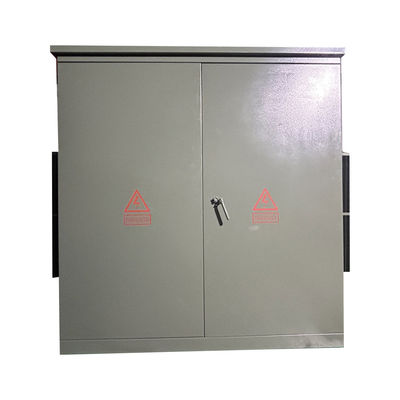

13.8kv Três transformadores eléctricos de tipo óleo montados em pads de 3 fases 5000kva
Desempenho
1) A estrutura é compacta e razoável, e o volume é pequeno, que é apenas cerca de um terço da caixa de mudança de estilo europeu da mesma capacidade;
2) Estrutura totalmente selada e totalmente isolada, sem necessidade de instalar barreiras de segurança e garantia fiável de segurança pessoal;
3) Há uma variedade de esquemas de alimentação para os utilizadores escolherem, que podem adoptar a alimentação terminal e realizar a rede de anel ou a alimentação dupla;
4) É adotado o transformador de potência S11 imerso em óleo, que apresenta baixas perdas, baixa elevação de temperatura e grande capacidade de sobrecarga;
5) Para a protecção são utilizados dois fusíveis (fusível de protecção de reserva + fusível de ligação).e o fusível com fusível de ligação tem as características de dupla sensibilidade à corrente e à temperatura para garantir o funcionamento seguro e fiável do produto;
6) O conector de cabo de 200A pode ser ligado e desconectado sob carga e pode ser operado como um interruptor de carga em caso de emergência.
7) O enrolamento adota a ligação Dyn11 e o núcleo de ferro adota uma estrutura de três fases e quatro colunas, de modo que o produto possa funcionar sob qualquer carga assimétrica e o ponto neutro não flutuar,A tensão é estável., a qualidade da fonte de alimentação é elevada, o armário aquece, o ruído é baixo e o desempenho da protecção contra raios é bom;
8) O gabinete adota design anticorrosivo e tratamento especial de tinta de pulverização, bonito e novo, adequado para vários ambientes, e alcança o efeito de embelezar a cidade.
Detalhes do produto
Dados principais
dados de especificação | |||
- Não, não. | Detalhes | Unidade | Especificações |
1 | Tipo | ~ | Montagem em almofada, alimentação em circuito |
2 | Capacidade nominal | KVA | 5000 |
3 | Número de fase | ~ | 3 |
4 | Voltagem primária | V | 13800Delta. |
5 | Armazém de borracha | ~ | 600A buchas |
6 | Voltagem secundária | V | 480Y/277 |
10 | Método de arrefecimento | ~ | ONAN |
11 | Frequência nominal | Hz | 60 |
12 | Grupo de vetores | ~ | Dyn1 |
13 | Classe de isolamento | ~ | A |
14 | Aumento da temperatura | K | 65 |
15 | Perda de descarga | W | 4310 |
16 | Perda de carga (75°C) | W | 31000 |
17 | Impedância | % | 7.5 |
18 | Material de enrolamento | ~ | de cobre ou de alumínio |
19 | Material do núcleo | ~ | aço de silício |
20 | Material de arrefecimento | óleo mineral | |
21 | Materiais para a habitação | ~ | Aço inoxidável 304 |
22 | Cor da carcaça | ~ | verde de munsell |
23 | Condição de serviço | ~ | em ambientes interiores ou exteriores |
24 | Nível do mar | M | ≤ 1000 |
25 | Padrão | ~ | ASNI |
Estrutura do produto
1) A parte do transformador e a parte do gabinete de comando da versão dos Estados Unidos, da qual a parte do transformador é uma estrutura totalmente selada,e o óleo isolante pode ser dois tipos de óleo de ponto de ignição elevado ou óleo comum.

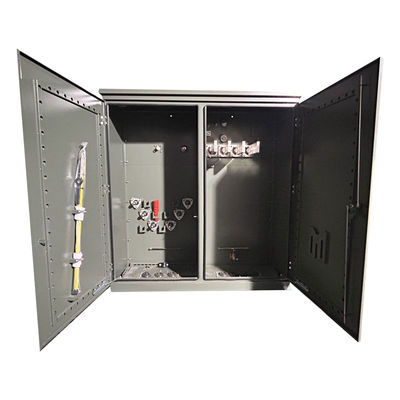

2) O gabinete de controlo é dividido numa sala de alta tensão e numa sala de baixa tensão.

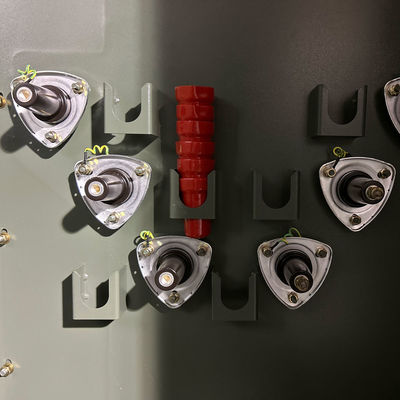

3) A sala de alta tensão está equipada com: tomada de cabo de alta tensão, detector de raios, manobra de comando do interruptor de carga, manobra do interruptor de toque de não-excitação, fusível de ligação, válvula de liberação de pressão,termômetro, manômetro de pressão, manômetros de posição de óleo, plugues de enchimento de óleo, válvulas de descarga de óleo, etc., interruptores de carga, trocadores de torneira de excitação, fusíveis de ligação, etc.são todos imersos no óleo do transformador juntamente com o núcleo do transformadorO cabo de alta tensão e o transformador estão ligados por conectores de cabo de cotovelo.
4) O lado de baixa tensão pode ser instalado com disjuntores de ar, transformadores de corrente, bem como medidores de energia elétrica, amperímetros e voltímetros,e circuitos de saída e dispositivos de compensação de capacidade podem ser configurados de acordo com as necessidades do utilizador.
Especificações
Transformador de três fases montado em uma plataforma | ||||
Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
Perda sem carga (W) | Perda de carga (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
