Fase: | 3a Fase | Capacidade: | 2500 KVA |
---|---|---|---|
Voltagem primária: | 4160 V | Voltagem secundária: | 480Y/277 |
Grupo de vetores: | Dyn1 | Aumento da temperatura: | 65°C |
Impedância (típica): | 50,75% | Frequência: | 60 hertz |
Realçar: | Transformador montado em pad 2500 Kva,Transformador montado em 3 fases 480 V,Transformador ISO de tipo de óleo |

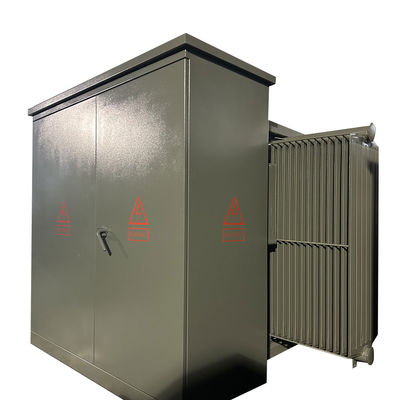

2500Kva Três fases Pad montado transformador Step Down4160V a 480 V
Descrição:
Podemos fazer esta subestação como requerimento do utilizador e dos clientes sob o seu desenho/diagrama de linha única (SLD) e necessidade.V. norma IEC 62271-200.

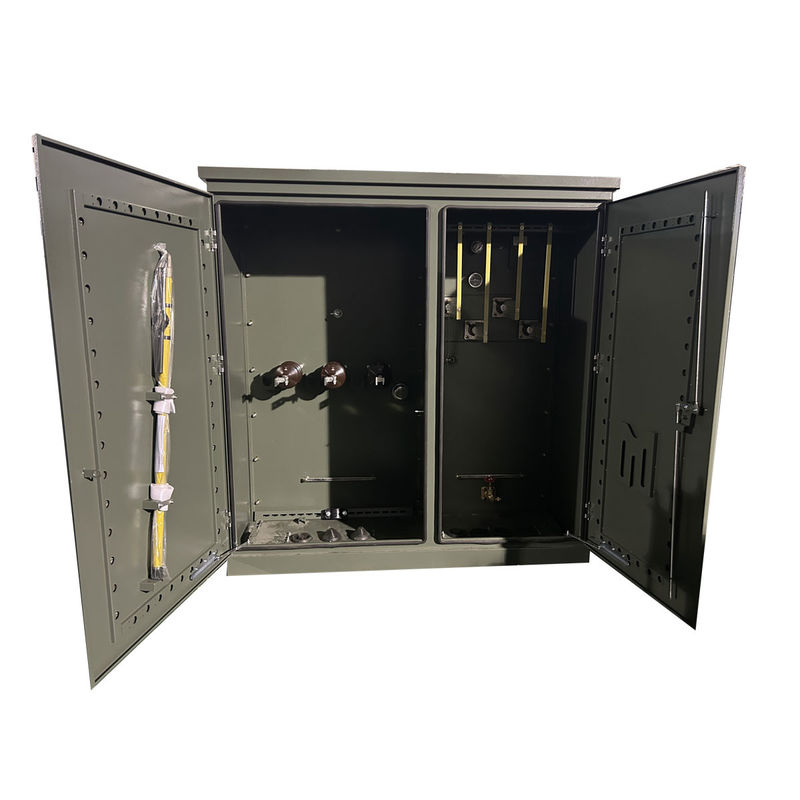

O compartimento HV e LV está completo.
1O compartimento H.V. tem vários métodos de alimentação ao testar a alimentação em 1 vez, também pode ser instalado com aparelhos de teste H.V. para atingir a demanda de teste H.V.
2) O compartimento do transformador pode ser escolhido S11, S13 ou outro transformador de baixo consumo de óleo imerso e transformador tipo seco.O compartimento do transformador possui sistemas de arrefecimento e iluminação por vento de arranque automático.
3) Compartimento de baixa tensão pode ser feito de acordo com as necessidades dos usuários, ele adota estrutura fixa ou montada para ser sistema de alimentação elétrica, tem muitas funções como distribuição de luz,distribuição de energia, energia reativa, testes de potência elétrica, etc. para melhorar a qualidade da distribuição de energia e satisfazer o utilizador.
Este corpo de subestação tem principalmente material metálico, material de aço inoxidável, material não-metálico...que pode ser escolhido pelo utilizador e clientes
Esta subestação é uma unidade de distribuição e abastecimento de energia muito importante na rede de alimentação de cabos elétricos. É uma espécie de conjunto completo de alimentação com H.V.controlo,proteção e conversão,distribuição.. é usado em 3 fases AC 50Hz e corrente nominal max 1600KVA transformador. É amplamente utilizado em empresas industriais e de mineração, bairros residenciais, hospital, shopping,edifícios de grande altura e outros sistemas de distribuição.

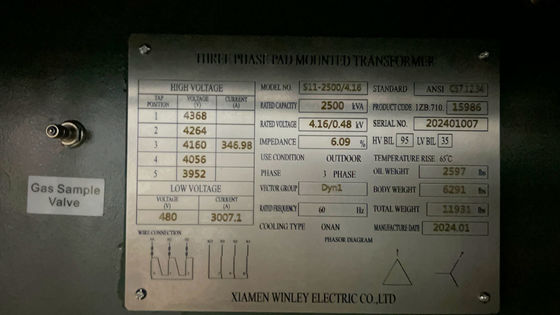

Dados principais
Dados das especificações de 2500 KVA | |||
- Não, não. | Detalhes | Unidade | Especificações |
1 | Tipo | ~ | montado em almofada, alimentação radial |
2 | Capacidade nominal | KVA | 2500 |
3 | Número de fase | ~ | 3 |
4 | Voltagem primária | V | 4160 |
5 | Terminação primária | ~ | De borracha ou de borracha |
6 | Voltagem secundária | V | 480Y/277 |
7 | Conexão secundária | ~ | 12 buracos |
8 | Tipo de toque | ~ | Interceptação fora do circuito |
9 | Faixa de toque | % | ± 2*2,5% |
10 | Método de arrefecimento | ~ | ONAN |
11 | Frequência nominal | Hz | 60 |
12 | Grupo de vetores | ~ | Dyn1 |
13 | Classe de isolamento | ~ | A105°C) |
14 | Aumento da temperatura | K | 65 |
15 | Perda de descarga | W | 2700 |
16 | Perda de carga (85°C) | W | 23200 |
17 | Impedância | % | 5.0~7.5 |
18 | Material de enrolamento | ~ | cobre |
Características
1- Comutação primária.
- Mudança de posição.
2) 4 posições interruptor de travagem de carga, pode ser operado com uma vara quente e permite flexibilidade na reparação e manutenção.
2. ligação de terminação
1) Os cabos de alimentação primários estão ligados por conectores de cotovelo.
2) Poços de bucha com fixação externa e inserções de travagem de carga.
3)Buscas integradas de travagem de carga ou não de travagem de carga.
4) Terminação secundária Disponível um suporte de espadas com 4 buracos, 6 buracos, 8 buracos, 10 buracos ou 12 buracos.
3Dispositivo de protecção
1) Fusíveis de baioneta, fusíveis limitadores de corrente de alcance parcial.
2) Dispositivo automático de redução de pressão.
3) Medidor do nível de óleo.
4) Medidor de temperatura do óleo.
5) Medidor de vácuo de pressão.
6) Válvula de drenagem com amostrador.
7) Classe de distribuição, detectores de óxidos metálicos, 3-36 kV.
8)Classe de distribuição, detectores de relâmpagos de tipo válvula, 3-27 kV.
Especificações
Transformador de três fases montado em uma plataforma | ||||
Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
Perda sem carga (W) | Perda de carga (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Desenhos técnicos
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
