| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-25/13.2 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de compensado |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Tipo de transformador: | De peso superior a 20 g/m2 | Capacidade: | 25 KVA ou personalizado |
|---|---|---|---|
| Método de arrefecimento: | ONAN/KNAN | Aumento da temperatura: | 65°C |
| Voltagem primária: | 13200GrdY/7620 | Voltagem secundária: | 120/240V (L-N-L) |
| Fase: | Fase única | Material de enrolamento: | Cobre |
| Realçar: | Transformador de distribuição montado em poste,Transformador de distribuição montado num poste de 25kva,Transformador monofásico de 13 |
||

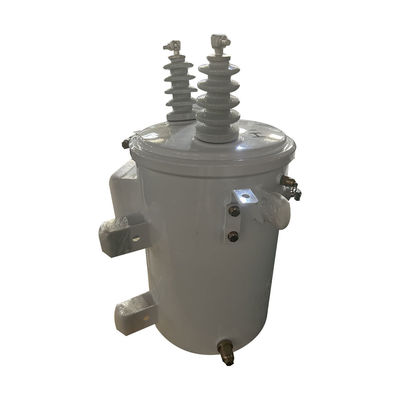

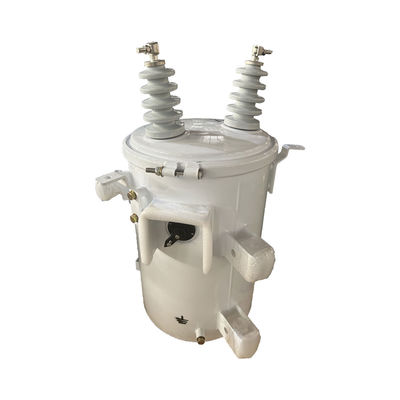

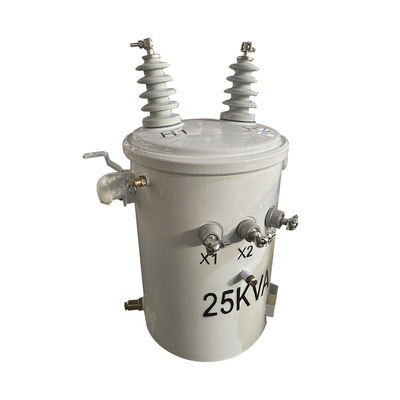

Transformador de distribuição de 25kva monofase montado num poste de 13,2KV a 240V 37,5kva 50kva 250kva 100kva 150kva
Na rede de distribuição com fonte de alimentação descentralizada, o transformador monofásico tem vantagens significativas como transformador de distribuição.Pode reduzir o comprimento das linhas de distribuição de baixa tensãoO sistema utiliza uma estrutura de núcleo de ferro enrolado de alta eficiência e poupança de energia.O transformador é caracterizado pela adoção de um método de instalação de suspensão de tipo de montagem de poste, pequeno volume, pequeno investimento na construção de infra-estruturas, redução do raio de alimentação de baixa tensão e pode reduzir as perdas de linha de baixa tensão em mais de 60%.O transformador adota uma estrutura totalmente selada com forte capacidade de sobrecarga, alta fiabilidade em funcionamento contínuo, manutenção simples e longa vida útil.
Característica padrão
*Desenho rentável
*Alta eficiência e baixos níveis de ruído
*Capacidade de dupla tensão
* Revestimento que cumpre ou excede a norma IEEE C57
*Excelente vedação para protecção contra os factores ambientais
*Buscas de baixa tensão de tipo polímero

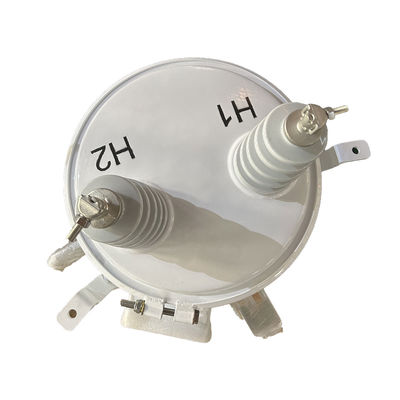

*Buscas de alta tensão de porcelana
* Cobertura conveniente ou buchas de tensão montadas lateralmente

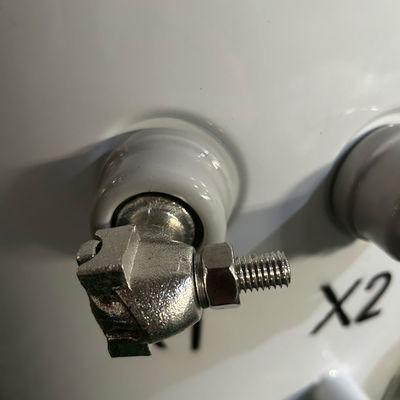

*Terminais do tipo espada ou pinça
*Compatível com óleo mineral e óleo vegetal biodegradável como óleo isolante
* Disponibilidade de um suporte para detecção de sobretensões, com suporte disponível se necessário
Dados principais
| Tipo de transformador | Transformador de distribuição aérea, tipo convencional |
| Configuração do transformador | Pólis cheio de líquido montado |
| Tipo de polaridade do transformador | Subtração |
| Fase | Fase única |
| Capacidade | 25 KVA |
| Voltagem primária | 13200GrdY/7620 |
| Classe de tensão primária | Classe de 15 kV |
| BIL primário | 95 kV |
| Voltagem secundária | 120/240V (L-N-L) |
| BIL secundário | 30 KV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | ONAN; Auto-resfriado |
| Tap Changer | Mudança de direcção de 5 pontos com manilha de funcionamento externa |
| Toque em Qty | (2) FCAN acima, (2) FCBN abaixo |
| Toque em % | 20,5% |
| Localização do interruptor de toque | Centro do corpo do tanque, à esquerda das disposições de montagem |
| Impedância | 20,5% Típico |
| Peso do líquido* | 99.21 lb. |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Nível sonoro | 48 dBA |
| Dimensões* | 21.65''-W x 24.8''-D x 40.16''-H |
| Peso total (liquido cheio) * | 470 libras |
Especificações
| 10kva-500kva Transformador monofásico imerso em óleo | ||||||
| Capacidade nominal (kVA) | Alto | Baixa tensão (v) | Símbolo de ligação | Padrão | Impedância de curto-circuito ((%) | Eficiência |
| Voltagem (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Acessórios
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
