| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | D-25/15 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $1000-$10000 |
| Detalhes da embalagem: | Caixa de compensado |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Capacidade nominal: | 25kVA | Voltagem primária: | 13200GrdY/7620 |
|---|---|---|---|
| Voltagem secundária: | 120/240V (L-N-L) | Fase: | Fase única |
| Método de arrefecimento: | ONAN/KNAN | Impedância: | 10,0-2,2% Típico |
| Nível de isolamento: | E | Aumento da temperatura: | 65°C |
| Realçar: | Transformador montado na plataforma de distribuição,Transformador montado na plataforma de distribuição 25kva,Transformador imerso em óleo de 220 V |
||
Descrição do produto

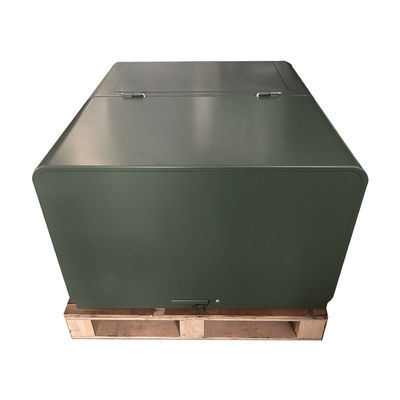

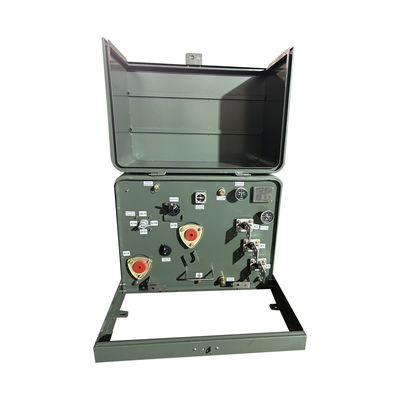

1) Os transformadores monophases são colocados num armário com portas e fechaduras, geralmente situados no exterior.
2) Todos estes transformadores de distribuição são isolados a óleo, refrigerados a Sef, disponíveis em circuito ou alimentação radial e são de frente morta.
3) Estes transformadores existem em duas configurações básicas, de alimentação por rádio e de alimentação por circuito, que são selecionadas com base no tipo de circuito em que os transformadores serão instalados.
Detalhes do produto
Produto técnico
| Transformador montado numa plataforma de fase única Especificações | ||||||||
| Classificação | Alta tensão ((kV) | Sem perda de carga | Perda de carga | Altura | Profundidade | Largura | Peso do óleo ((kg) | Peso total ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou outros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Características
• Cumprir ou exceder as normas ANSI®, IEEE® e NEMA®
• Cumprir a Norma de Eficiência Energética 10 CFR Parte 431 do DOE para transformadores de distribuição
• Revestimento do reservatório superior a IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (apenas unidades de aço inoxidável)
• Conformidade total com a norma IEEE Std C57.12Requisitos de integridade do compartimento da norma.28TM-2005
• Placa de identificação gravada com laser
• Dispositivos de elevação de aço inoxidável retalhados
• Disposições de aterragem do tanque
• Dispositivo automático de redução de pressão
• Óleo mineral de qualidade elétrica
• Porta de dobradiça com alfinetes e barris de dobradiça de aço inoxidável
• Bolso de fechadura flutuante para fácil alinhamento
• Fecho de porta de aço inoxidável
• Previsões de enchimento e drenagem de óleo
• Sill removível
• Cobertura de tanque com cúpula soldada
• Poços de bucha de alta tensão - 200 A
Projeto do produto
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
