| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-3750/35 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de compensado |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | 3a Fase | capacidade: | 3750 KVA |
|---|---|---|---|
| Voltagem primária: | 34500GrdY/19920 | Voltagem secundária: | 480V |
| Grupo de vetores: | Dyn1 | Aumento da temperatura: | 65°C |
| Impedância (típica): | 50,0% Típico | Material de enrolamento: | Cobre |
| Realçar: | Transformador montado no pad 3750Kva,Transformador montado em pads de 3 fases IEEE,Transformador trifásico ANSI |
||

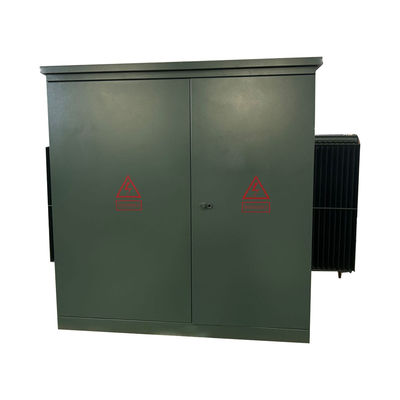

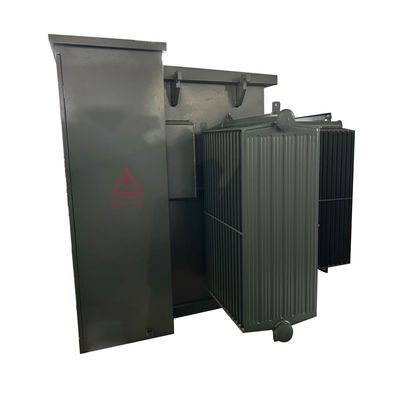

IEEE/ANSI 3750Kva 34500V a 480V Transformador de três fases montado em plataforma
Os transformadores de distribuição trifásicos, montados em almofadas e imersos em óleo, são poderosos, confiáveis e concebidos com o ambiente em mente.Estes transformadores oferecem maior fiabilidade e proteção contra falhas de equipamentos críticosOs custos operacionais mais baixos e as emissões de calor destes transformadores tornam-nos uma escolha ideal para uma ampla gama de aplicações.
Estrutura
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Operação | Função de descenso (não aprovada para descenso) |
| Fase | Três fases |
| Capacidade | 30,75 MVA (3750 KVA) |
| Grupo de vetores | YnD1 |
| Voltagem primária | 34500GrdY/19920 |
| Classe de tensão primária | Classe de 35 kV |
| BIL primário | 200 KV |
| Voltagem secundária | 480 V |
| Classe de tensão secundária | 1Classe de 2 kV |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância | 50,0% Típico |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Dimensões* | 100''W x 87'D x 85'H |
| Peso seco (sem óleo) * | 8,040 libras |
| Peso total (liquido cheio) * | 14,330 libras |
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Desenhos técnicos
Descrição:
Podemos fazer esta subestação como requerimento do utilizador e dos clientes sob o seu desenho/diagrama de linha única (SLD) e necessidade.V. norma IEC 62271-200.

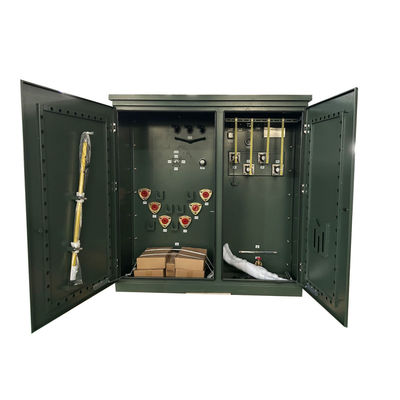

O compartimento HV e LV está completo.
1O compartimento H.V. tem vários métodos de alimentação ao testar a alimentação em 1 vez, também pode ser instalado com aparelhos de teste H.V. para atender à demanda de teste H.V.
2) O compartimento do transformador pode ser escolhido S11, S13 ou outro transformador de baixo consumo de óleo e transformador tipo seco.O compartimento do transformador possui sistemas de arrefecimento e iluminação por vento de arranque automático.
3.) Compartimento de baixa tensão pode ser feito de acordo com as necessidades dos usuários, ele adota estrutura fixa ou montada para ser sistema de alimentação elétrica, tem muitas funções como distribuição de luz,distribuição de energia, energia reativa, testes de potência elétrica, etc. para melhorar a qualidade da distribuição de energia e satisfazer o utilizador.
Este corpo de subestação tem principalmente material metálico, material de aço inoxidável, material não-metálico...que pode ser escolhido pelo utilizador e clientes
Esta subestação é uma unidade de distribuição e abastecimento de energia muito importante na rede de alimentação de cabos elétricos. É uma espécie de conjunto completo de alimentação com H.V.controlo,proteção e conversão,distribuição.. é usado em 3 fases AC 50Hz e corrente nominal max 1600KVA transformador. É amplamente utilizado em empresas industriais e de mineração, bairros residenciais, hospital, shopping,edifícios de grande altura e outros sistemas de distribuição.
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
