| Fase: | 3a Fase | Capacidade: | 1000KVA |
|---|---|---|---|
| Voltagem primária: | 34500V | Voltagem secundária: | 208Y/120 |
| Classe de resfriamento: | KNAN; Auto-refrigeração | Aumento da temperatura: | 65°C |
| Materiais essenciais: | aço orientado para grãos | Material de enrolamento: | Cobre |
| Realçar: | Transformador imerso em óleo 1000kva,Transformador ISO montado no pad,Transformador imerso em óleo de 1 MVA |
||
Três fases 1000kva de óleo imerso pad eléctrico montado tipos transformador 34,5KV a 208V
A WINLEY oferece uma linha completa de transformadores de distribuição trifásicos de pads, que cumprem as normas ANSI®/IEEE® aplicáveis. Com altas tensões de até 34,5 kV e classificações de até 5.000 kVA,É adequado para ocasiões de alta tensão e de grande capacidade, como subestações de energia, consumo de energia industrial, etc. Em cenários de alta carga e alta tensão,transformadores imersos em óleo têm melhor desempenho e estabilidade.
Estrutura do produto

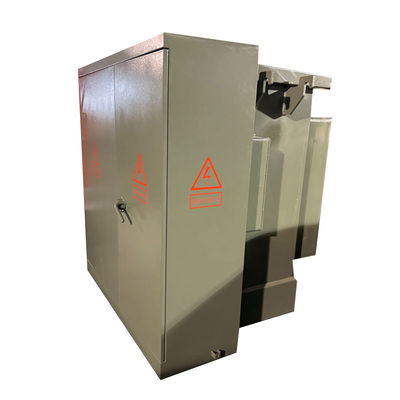

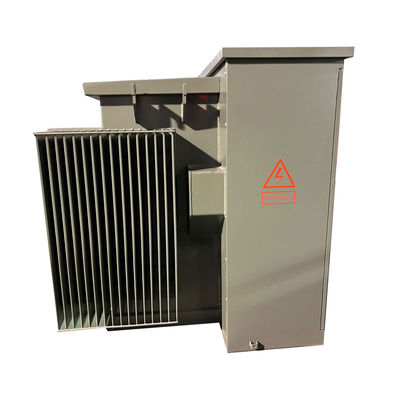

1) A parte do transformador e a parte do gabinete de comando da versão dos Estados Unidos, da qual a parte do transformador é uma estrutura totalmente selada,e o óleo isolante pode ser dois tipos de óleo de ponto de ignição elevado ou óleo comum.
2) O gabinete de controlo é dividido numa sala de alta tensão e numa sala de baixa tensão.

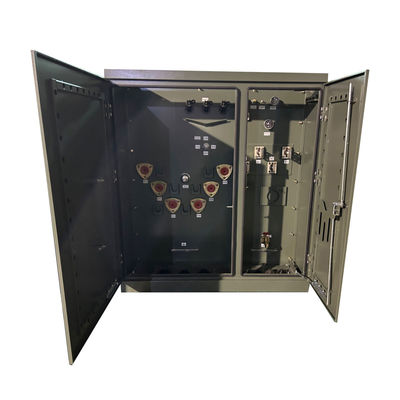

3) A sala de alta tensão está equipada com: tomada de cabo de alta tensão, detector de relâmpagos, manobra de comando do interruptor de carga, manobra do interruptor de toque de não-excitação, fusível de ligação, válvula de libertação de pressão,termômetro, manômetro de pressão, manômetros de posição de óleo, plugues de enchimento de óleo, válvulas de descarga de óleo, etc., interruptores de carga, trocadores de torneira de excitação, fusíveis de ligação, etc.são todos imersos no óleo do transformador juntamente com o núcleo do transformadorO cabo de alta tensão e o transformador estão ligados por conectores de cabo de cotovelo.
4) O lado de baixa tensão pode ser instalado com disjuntores de ar, transformadores de corrente, bem como medidores de energia elétrica, amperímetros e voltímetros,e circuitos de saída e dispositivos de compensação de capacidade podem ser configurados de acordo com as necessidades do utilizador.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Operação | Operação de descida |
| Fase | Três fases |
| Capacidade | 1MVA (1000 KVA) |
| Grupo de vetores | DYN1 |
| Voltagem primária | 4160 V |
| BIL primário | 60 KV |
| Voltagem secundária | 480Y/277 |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância | 50,75% |
| Classificação do interruptor de ruptura de carga | 300 amperes, 5 kV |
| Material de enrolamento | Alumínio/Cobre |
| Eficiência em % | 99.20% |
| Sem perda de carga (em watts) | +/- 1,300 W |
| Perda de carga total (em watts) a 100% | +/- 8,500 W |
Características padrão
• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.
• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após
A porta de baixa tensão é aberta.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de torneiras acima da capacidade máxima
e abaixo do valor nominal.
• Um buraco manual de 10 x 18 (ou 14 x 25) no transformador
cobertura do tanque.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Concebido, fabricado e testado em conformidade com os
com as últimas normas ANSI
Desenhos técnicos
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
