| Nome da marca: | WINLEY |
| Número do modelo: | S-3000/15 |
| Quantidade mínima: | 1 unidade |
| preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de compensado |
| Condições de pagamento: | T/T |

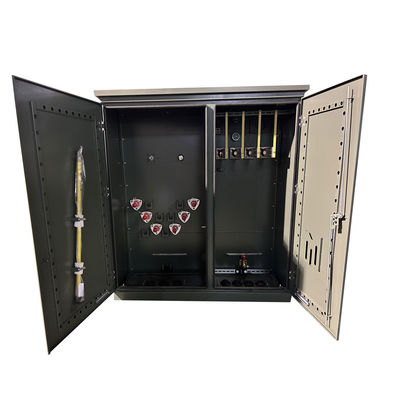

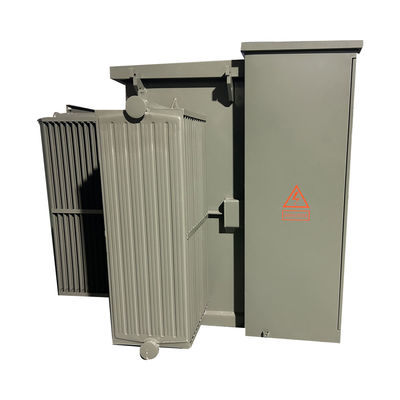

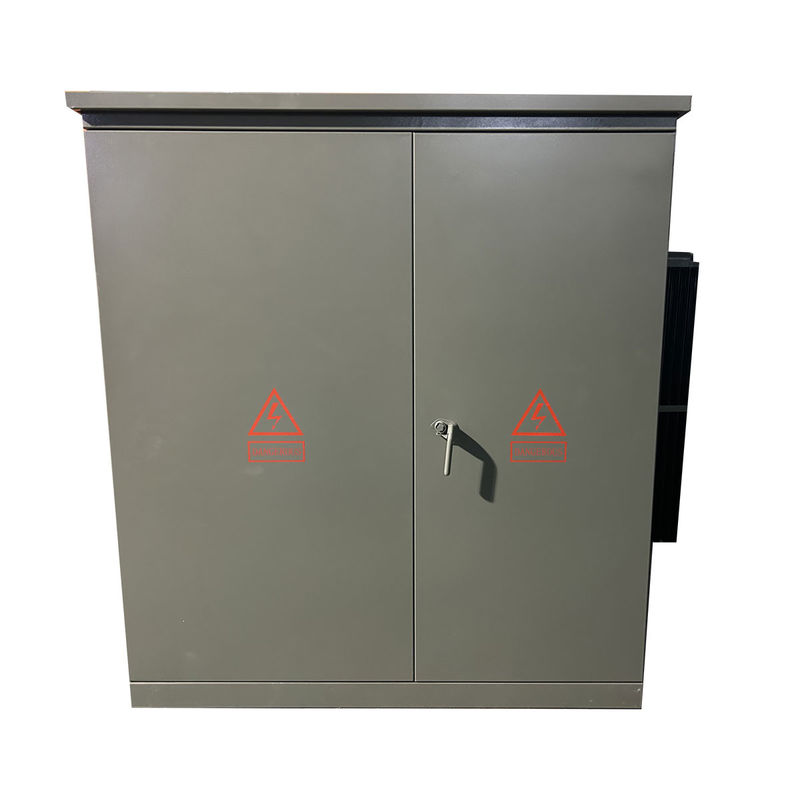

ANSI IEEE Standard 13200v a 208V Loop Feed Oil Immersed Electrical Pad Mounted Transformer
Um transformador montado em pad ou montado em pad é um transformador de distribuição de energia elétrica montado no chão em um gabinete de aço trancado montado em uma almofada de concreto.Uma vez que todos os pontos de conexão energizados estão firmemente fechados em uma caixa de metal aterrado, um transformador padmount pode ser instalado em locais que não têm espaço para um recinto cercado.
Estrutura do produto
1) A estrutura é compacta e razoável, e o volume é pequeno, o que é apenas cerca de um terço da caixa de troca de estilo europeu da mesma capacidade;
2) Estrutura totalmente fechada e totalmente isolada, sem necessidade de instalar barreiras de segurança e garantia fiável da segurança pessoal;
3)Existem diversos sistemas de alimentação para os utilizadores escolherem, que podem adoptar uma fonte de alimentação terminal e realizar uma rede de anel ou uma fonte de alimentação dupla;
4) É adotado um transformador de potência S11 imerso em óleo, que apresenta baixas perdas, baixa elevação de temperatura e grande capacidade de sobrecarga;
5) São utilizados dois fusíveis (fusível de protecção de reserva + fusível de ligação) para protecção,e o fusível com fusível de ligação tem as características de dupla sensibilidade à corrente e à temperatura para garantir o funcionamento seguro e fiável do produto;
6) O conector de cabo de 200A pode ser ligado e desconectado sob carga e pode ser operado como um interruptor de carga em caso de emergência.
7) O enrolamento adota a ligação Dyn11 e o núcleo de ferro adota uma estrutura de três fases e quatro colunas, de modo que o produto pode funcionar sob qualquer carga assimétrica, e o ponto neutro não deriva,A tensão é estável., a qualidade da fonte de alimentação é elevada, o armário aquece, o ruído é baixo e o desempenho da protecção contra raios é bom;
8)O gabinete adota design anti-corrosição e tratamento especial de tinta de pulverização, bonito e novo, adequado para vários ambientes, e alcançar o efeito de embelezar a cidade.
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Configuração do transformador | Pad instalado cheio de líquido |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Operação | Operação de descida |
| Fase | Três fases |
| Capacidade | 3MVA (3000 KVA) |
| Grupo de vetores | Não. |
| Voltagem primária | 34500v |
| BIL primário | 150 KV |
| Voltagem secundária | 13200 Grdy |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Impedância | 50,75% |
| Frequência | 60 Hz |
| Material de enrolamento | Cobre |
| Eficiência em % | 99.20% |
| Sem perda de carga (em watts) | +/- 2 700 W |
| Perda de carga total (em watts) a 100% | +/- 15 500 W |
Condições ambientais para utilização normal
Altitude: não superior a 1000 metros;
Temperatura ambiente: não superior a +40°C, não inferior a -25°C, diferença de temperatura média diária não superior a 35°C, diferença de temperatura média anual não superior a 20°C;
A velocidade do vento não exceder 35 m/s;
Não há risco de explosão no local de instalação, não há corrosão química e vibrações severas;
Método de arrefecimento: arrefecimento por ar natural (AN).
Desenhos técnicos
Especificações
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B/L. Se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção. Os serviços personalizados acima devem ser confirmados antes da produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção e testes de qualidade abrangentes quando os produtos estiverem concluídos.
|
