| Lugar de origem: | China |
|---|---|
| Marca: | WINLEY |
| Certificação: | CE,ISO |
| Número do modelo: | S-300/15 |
| Quantidade de ordem mínima: | 1 unidade |
| Preço: | $5000-$150000 |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 conjuntos/mês |
| Fase: | 3a Fase | capacidade: | 300KVA |
|---|---|---|---|
| Voltagem primária: | 13800V | Voltagem secundária: | 208Y/120 |
| Classe de resfriamento: | KNAN; Auto-refrigeração | Grupo de vetores: | Dyn1 |
| Frequência: | 50/60 Hz | Material de enrolamento: | Cobre |
| Realçar: | Transformador trifásico de 300 Kva,Transformador trifásico de alimentação por circuito,Transformador montado em plataforma de 13800v |
||

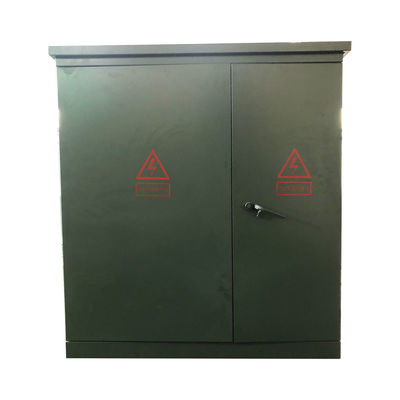

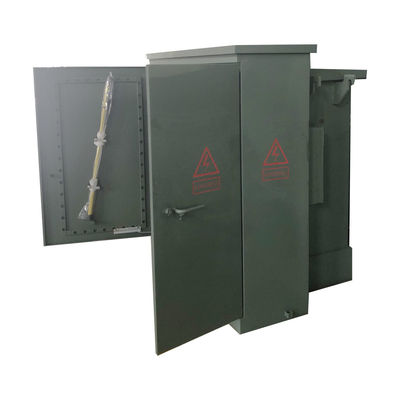

300Kva Transformador de três fases montado em pad 13800V a 208Y120V

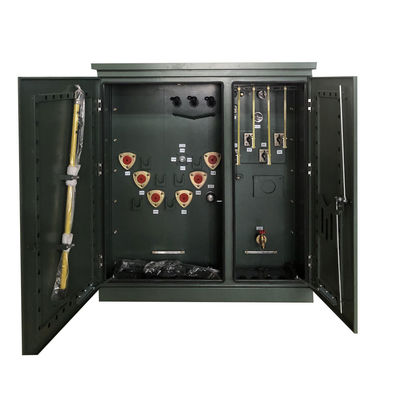

Um transformador padmount é um transformador de distribuição de utilidade pública montado no solo, que geralmente está alojado num armário de metal fechado, situado sobre uma pequena almofada de concreto.Eles são geralmente fabricados em potências nominais de cerca de 75 a cerca de 5000 kVa e muitas vezes incluem fusíveis e interruptores embutidosUm gabinete típico inclui um reservatório para segurar o conjunto núcleo/bobina do transformador montado em almofada, imerso em óleo ou semelhante.e um gabinete de fiação com compartimentos de fiação de alta e baixa tensão para encerrar as buchas de alta e baixa tensãoNosso transformador montado em pad é projetado e testado de acordo com os padrões da indústria, incluindo CSA, ANSI C.57DOE e IEEE, conforme aplicável.
Características
• Função a 60 Hz.
• 65°C de elevação média do enrolamento.
• Dispositivos de alimentação radial e de circuito.

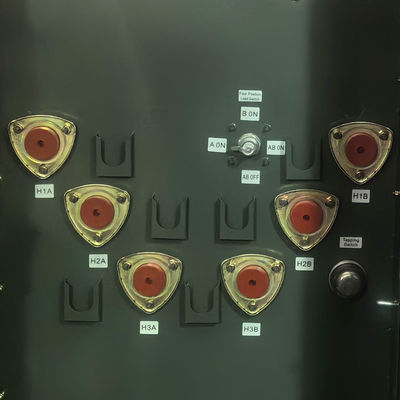

• Tipo de terminais frontais de alta tensão.
• HV BIL 45 ¢ 150 kV (Frente Morta) 200 kV (Frente Viva).
• LV BIL 30 ¢ 60 kV.
• Fechamento em três pontos da porta de baixa tensão.
• A porta de alta tensão, que só pode ser aberta após
A porta de baixa tensão é aberta.
• Parede de aço rígido.
• Tanque de transformador soldado da tampa à base.
• Placa de identificação permanente.
• Provisão de enchimento de tampa de tubo NPT de 1 polegada.
• Pads de aterramento de tanques ANSI.
• Válvula de drenagem de 1 cm e amostrador.
• Válvula automática de alívio de pressão (35 SCFM).
• Mudança de torneiras com (2) 2,5% de torneiras acima da capacidade máxima
e abaixo do valor nominal.
• Um buraco manual de 10 x 18 (ou 14 x 25) no transformador
cobertura do tanque.
• Tinta verde-oliva (Munsell 7GY 3.29/1.5).
• Concebido, fabricado e testado em conformidade com os
com as últimas normas ANSI
Dados principais
| Tipo de transformador | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Tipo de alimentação do transformador | Alimentação do circuito |
| Fase | Três fases |
| Capacidade | 300 KVA |
| Grupo de vetores | DYN1 |
| Voltagem primária | 13800V |
| Fasor primário | Delta |
| Voltagem secundária | 208Y/120 |
| Frequência | 60 Hz |
| Aumento da temperatura | 65°C |
| Classificação de isolamento | Classe E Isolamento - 120°C, 248°F |
| Classe de arrefecimento | KNAN; Auto-refrigeração |
| Tap Changer | Mudança de 5 posições |
| Impedância | 50,75% |
| Interruptor de travagem de carga | Interruptor de ruptura de carga de 4 posições |
| Normas de eficiência | Cumprir os padrões DOE 2016, CSA, ANSI/IEEE |
| Material de enrolamento | Cobre |
| Classificação da temperatura ambiente | 40°C |
| Intervalo de temperatura de funcionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nível sonoro | 55 dBA |
| Dimensões* | 61 W x 54 D x 69 H |
| Peso total (liquido cheio) * | 3,637 lb |
| Classificações | Cumprir/exceder as classificações de eficiência DOE 2016 |
| Cumprir/exceder as classificações de eficiência da CSA | |
| Eficiência em % | 99.00% |
| Perda de carga total (em watts) a 100% | +/- 3500 W |
Desenhos técnicos
Especificações
| Transformador de três fases montado em uma plataforma | ||||
| Potência nominal (KVA) | Alta tensão (KV) | Baixa tensão (V) | Perda (W) | |
| Perda sem carga (W) | Perda de carga (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou outros |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Processo de produção
Perguntas frequentes
1P: Posso pedir uma amostra?
R: Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade.
2Q: Qual é o prazo de entrega?
R: Tempo de produção em massa 15-25 dias.
3Q: Quanto tempo dura a garantia?
R: 24 meses a partir de B / L. Se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos serviço gratuito. De acordo com o número de produtos,Nós forneceremos acessórios facilmente danificados gratuitamente. também podemos fornecer suporte técnico, se precisar.
4P: O OEM/ODM está disponível?
R: Sim, é! Somos fabricantes com nossa própria equipe de P&D, podemos personalizar produtos de acordo com o desenho ou requisitos do cliente.
Serviços personalizados:
a. Cores personalizadas e funções especiais.
b. Caixa personalizada.
c. Imprimir o logotipo do cliente.
d. As suas outras ideias sobre o produto, podemos ajudá-lo a desenhar e colocá-los em produção.
5Q: Como controlar a qualidade dos produtos?
A: Nossa empresa possui a tecnologia principal, todos os tipos de produtos têm certificado CE. Temos engenheiros profissionais. Os trabalhadores são estritamente obrigados a fazer produtos de acordo com os desenhos.Cada processo tem instrutores técnicosOs supervisores de QC irão inspecionar regularmente a produção. Faremos testes de desempenho dos produtos durante a produção, e testes de qualidade abrangentes quando os produtos estiverem concluídos.
